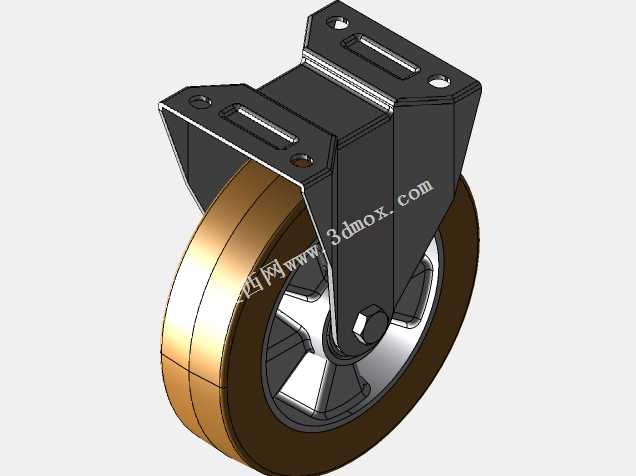

200mm固定叉重载聚氨酯脚轮结构设计

这款固定叉脚轮主要面向重载工业移动场景设计，常见于重型仓储货架、大型工业设备转运台、工厂内部重型物料周转车、重型工装夹具台、自动化生产线边重型料架等需要定向移动支撑的设备底部，区别于万向脚轮的转向功能，固定叉结构的脚轮主要用于设备的直线行进导向，搭配对应规格的万向脚轮使用时，可在保证重载承载能力的同时，让设备移动过程中保持稳定的行进轨迹，避免重载状态下转向偏移带来的侧翻风险。从功能特性来看，这款脚轮采用铝轮毂搭配聚氨酯胎面的组合结构，铝制轮毂具备重量轻、结构强度高、抗冲击不易变形的优势，相比传统铸铁轮毂能有效降低脚轮自身重量，同时不会出现铸铁件长期使用锈蚀卡滞的问题；外层聚氨酯胎面硬度控制在合理区间，既具备足够的承重支撑能力，又能在行进过程中吸收地面微小颠簸，降低移动时的噪音，同时不会对环氧地坪、水泥地坪、耐磨地砖等常见工业地面造成压痕或划伤，适配绝大多数工厂车间的地面环境。轮体内部配置双滚珠轴承，转动阻力小，即使在满载状态下也能轻松推动设备移动，不会出现轴承卡滞、轮体抱死的问题；顶部的固定叉采用加厚钢板冲压焊接成型，叉体与轮轴的连接位置做了加强结构处理，避免长期重载使用出现叉体变形、轮轴偏移的问题，顶板位置集成精密滚珠轴承结构，配合安装板上的长条形安装孔，可适配不同孔距的设备安装底座，安装时无需额外打孔调整，降低现场安装的适配难度。从设计思路来看，这款脚轮优先保障重载场景下的结构可靠性，整体结构没有多余的冗余设计，所有受力位置都做了对应的加厚或加强处理：固定叉的折弯位置做了圆角过渡避免应力集中，轮轴与叉体的连接采用防松螺母锁紧，避免长期震动导致螺母松脱，胎面与轮毂之间采用过盈配合加粘接的复合连接方式，大负载行进时不会出现胎面与轮毂脱层打滑的问题。外形尺寸上轮体直径为200mm，较大的轮径能有效降低越过地面小障碍时的阻力，比如车间地面的接缝、小颗粒杂物、微小坡度都能轻松通过，不会出现小轮径脚轮容易卡滞的问题；安装顶板的尺寸、安装孔的孔距都符合行业通用的重载脚轮安装标准，可直接替换同规格的传统脚轮，无需对设备底部的安装结构做改造，替换维护十分便捷。固定叉的整体高度经过精准核算，安装后设备底部与地面的预留间隙合理，既不会因为间隙过小导致设备底部剐蹭地面，也不会因为间隙过大导致设备整体重心过高影响稳定性，适配绝大多数需要固定方向移动支撑的重载工业设备使用需求。
