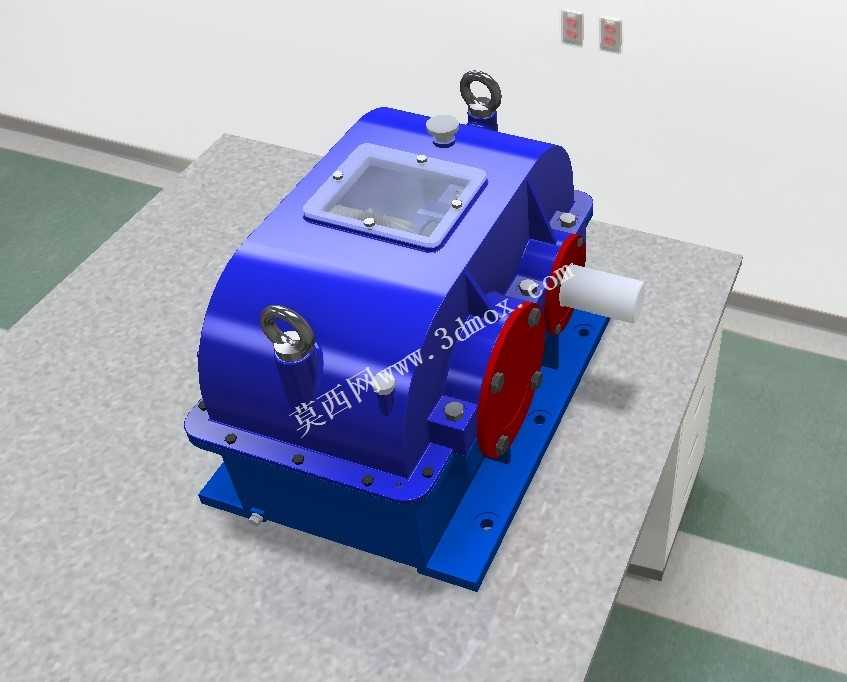

同轴式动力齿轮传动减速装置结构设计

这款同轴式动力齿轮传动装置，主要面向中小功率工业传动场景设计，可广泛配套在输送生产线、轻工包装设备、小型物料加工机械、农用作业机具等需要匹配转速与传递扭矩的设备端，作为动力源与执行机构之间的核心传动单元，承担降低输入转速、放大输出扭矩的核心作用，让原动机输出的高转速低扭矩动力，转换为作业端适配的低转速大扭矩动力，保障设备运行在合理的转速区间，避免动力不匹配带来的设备过载、作业效率低下等问题。

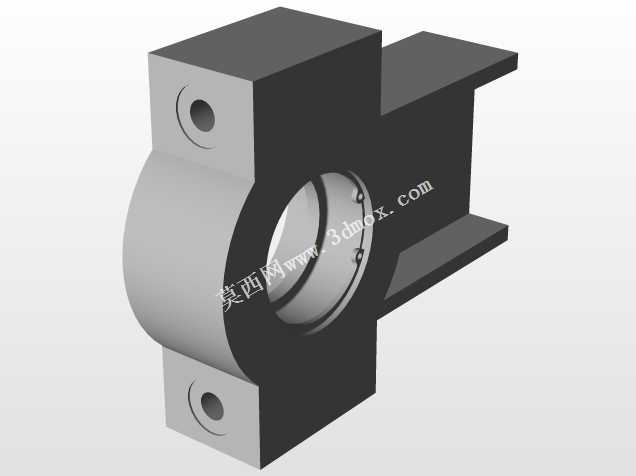

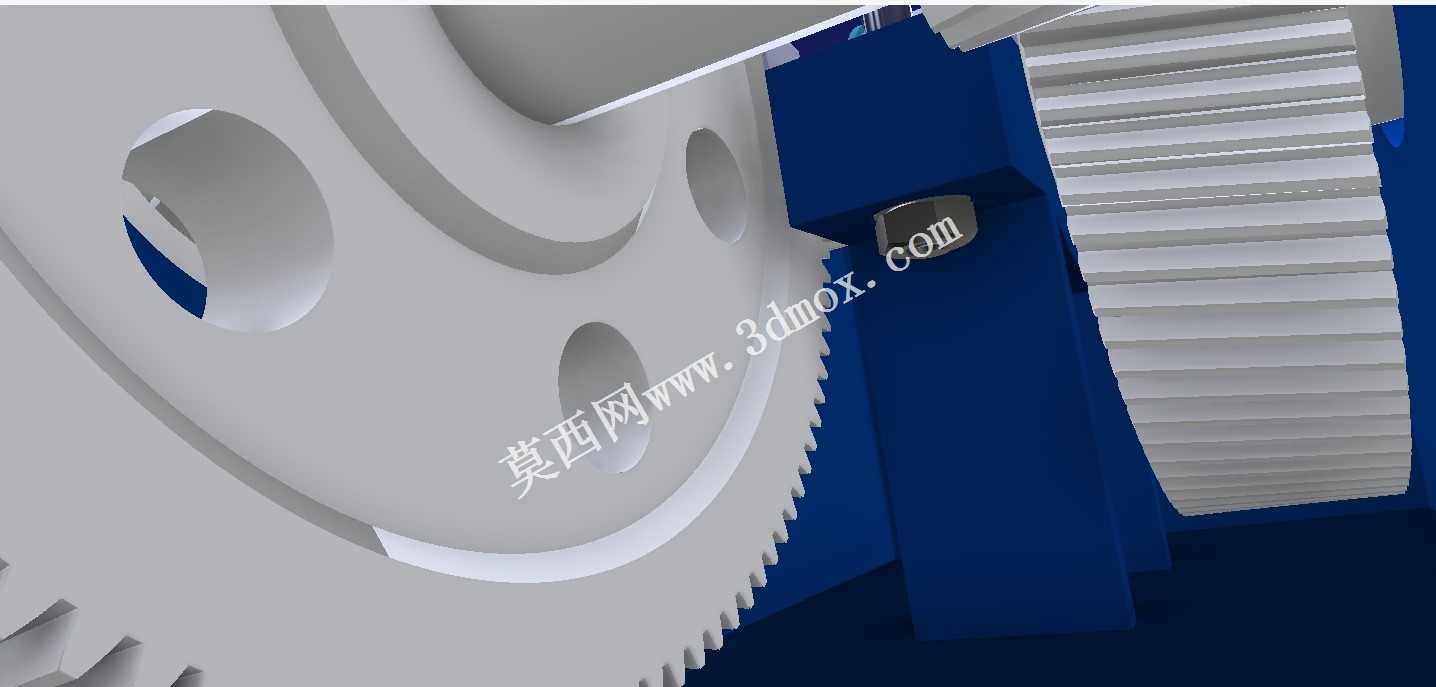

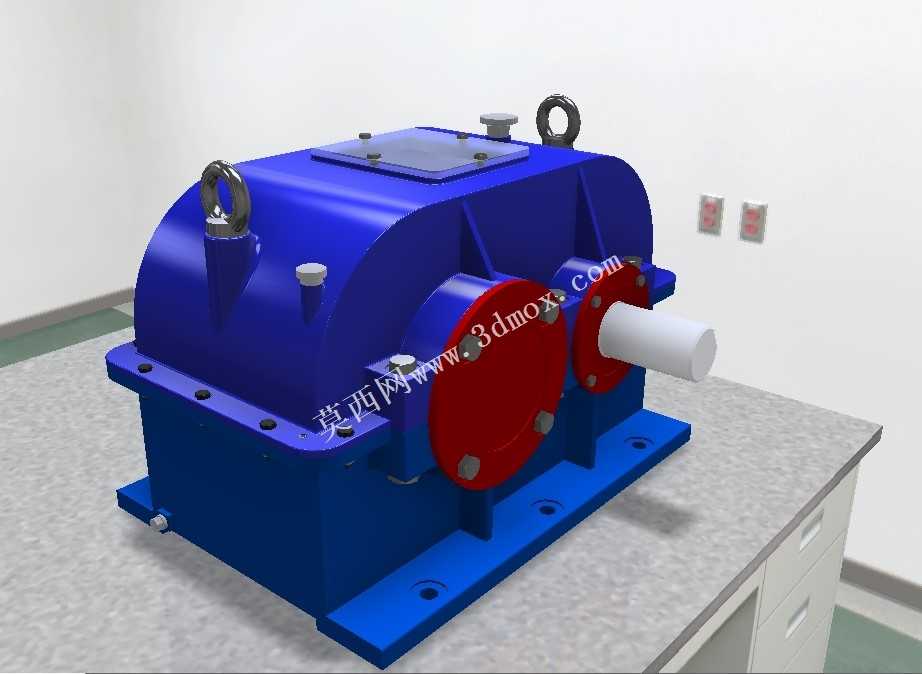

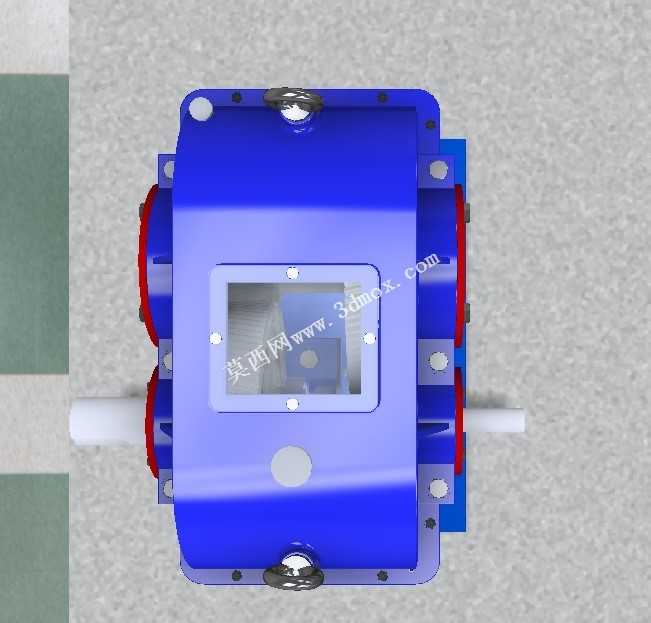

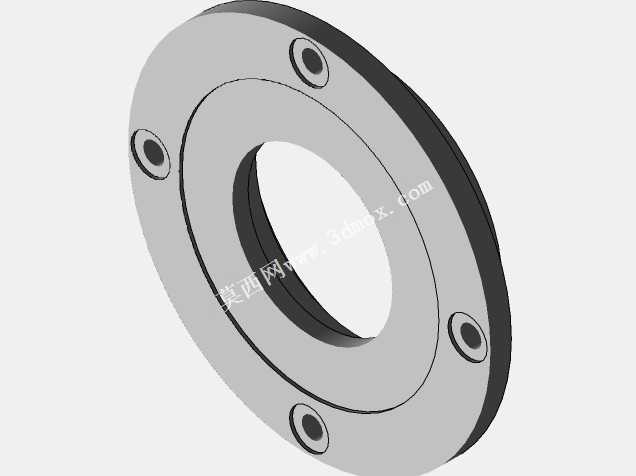

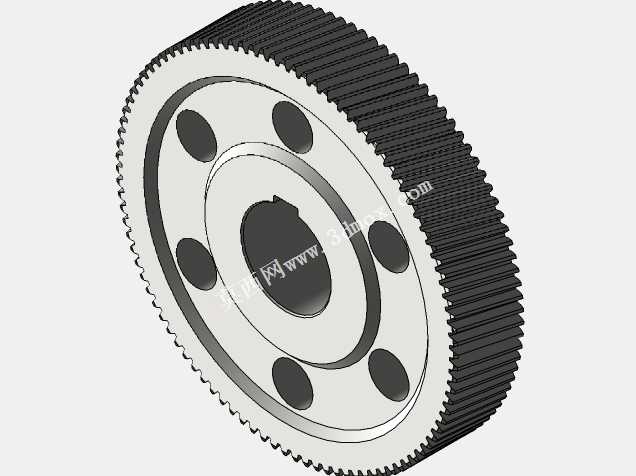

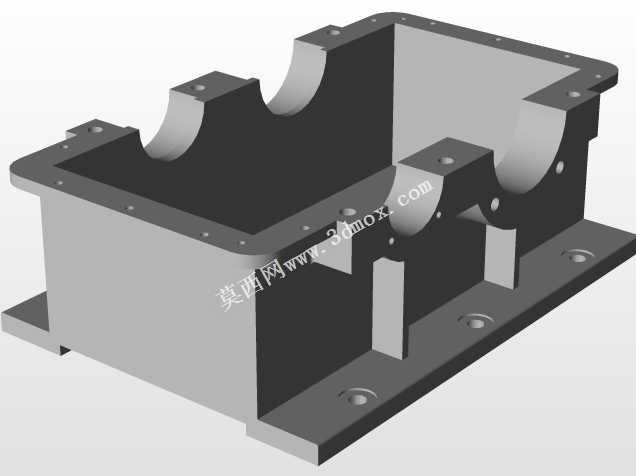

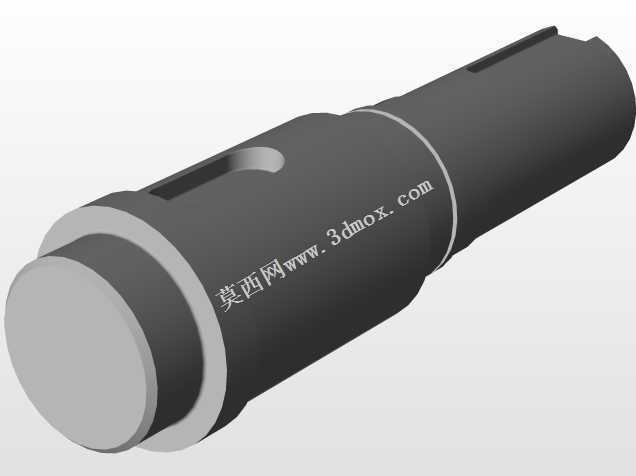

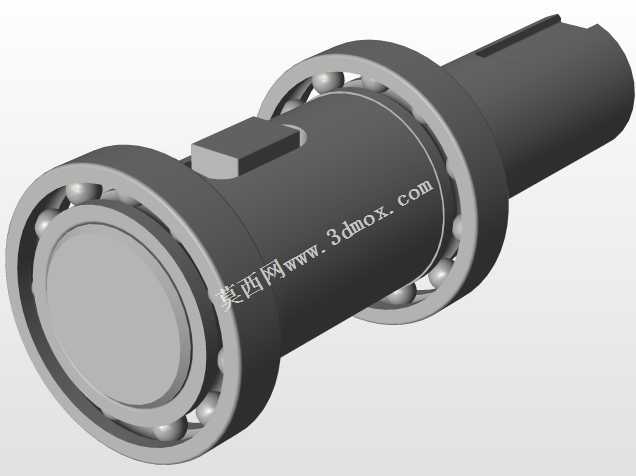

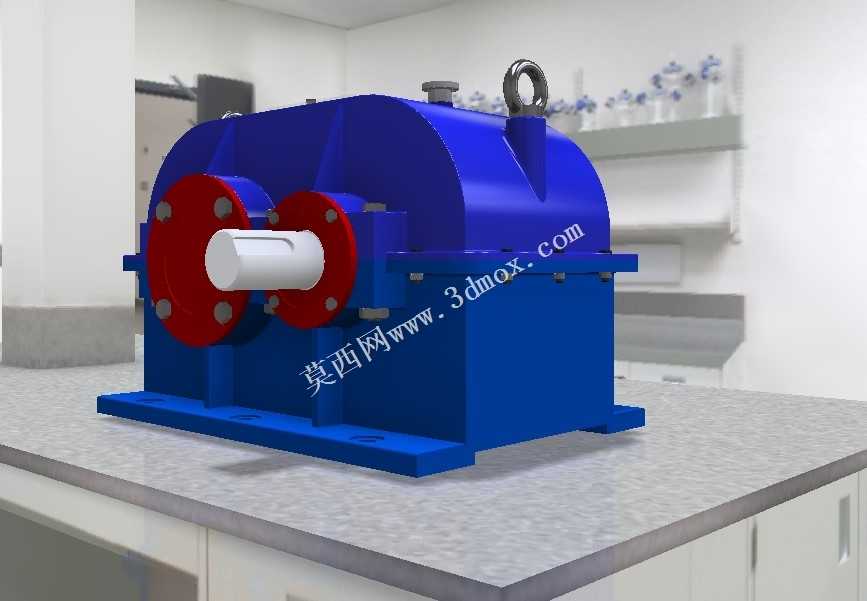

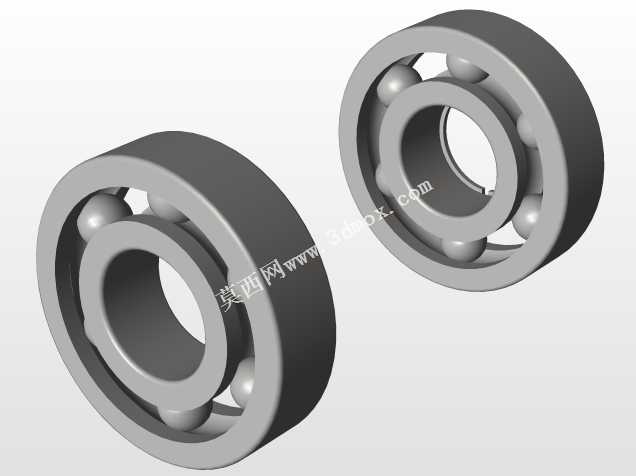

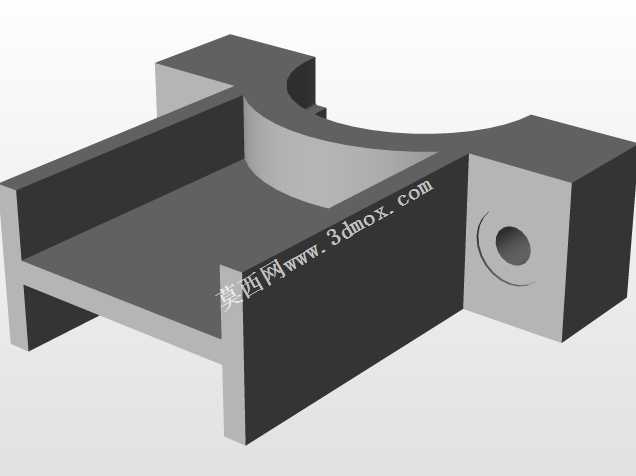

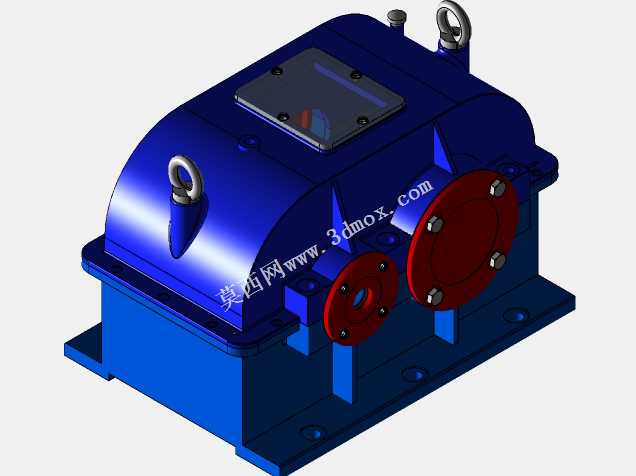

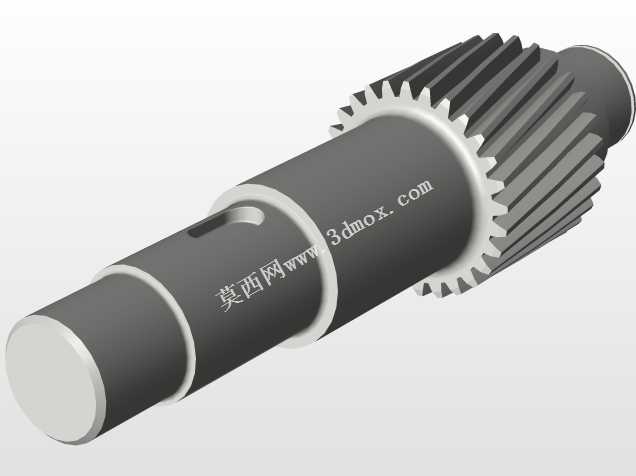

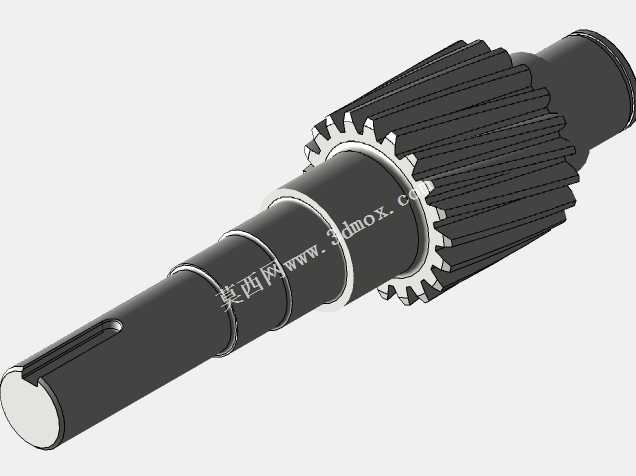

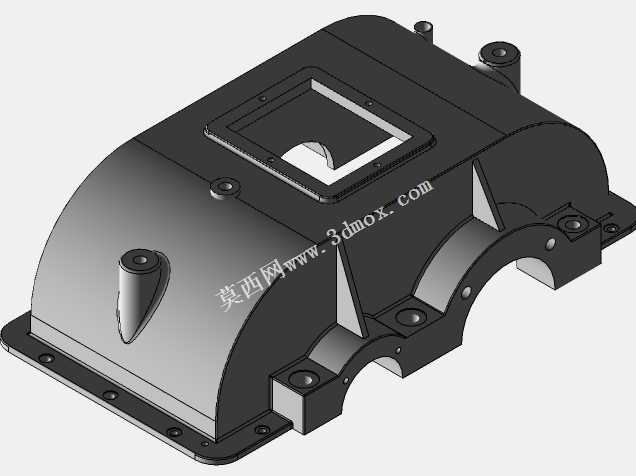

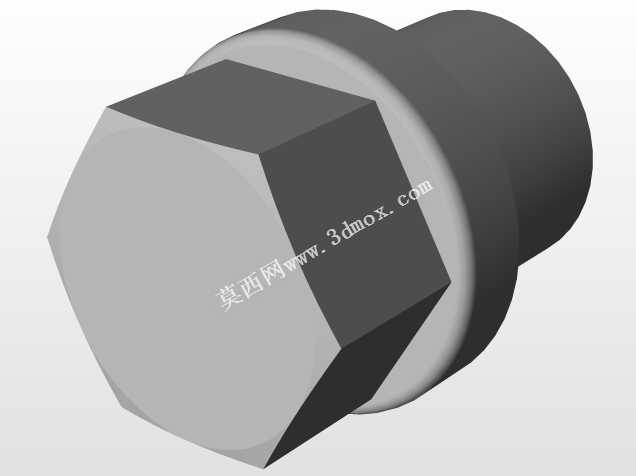

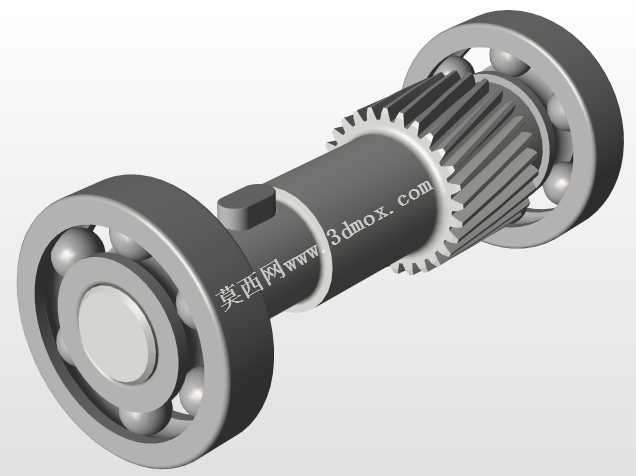

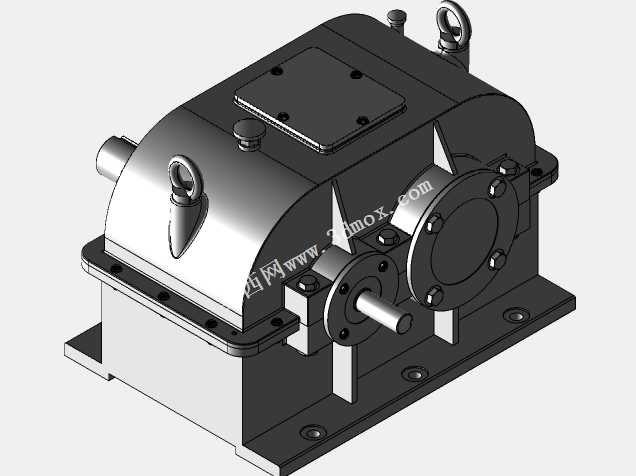

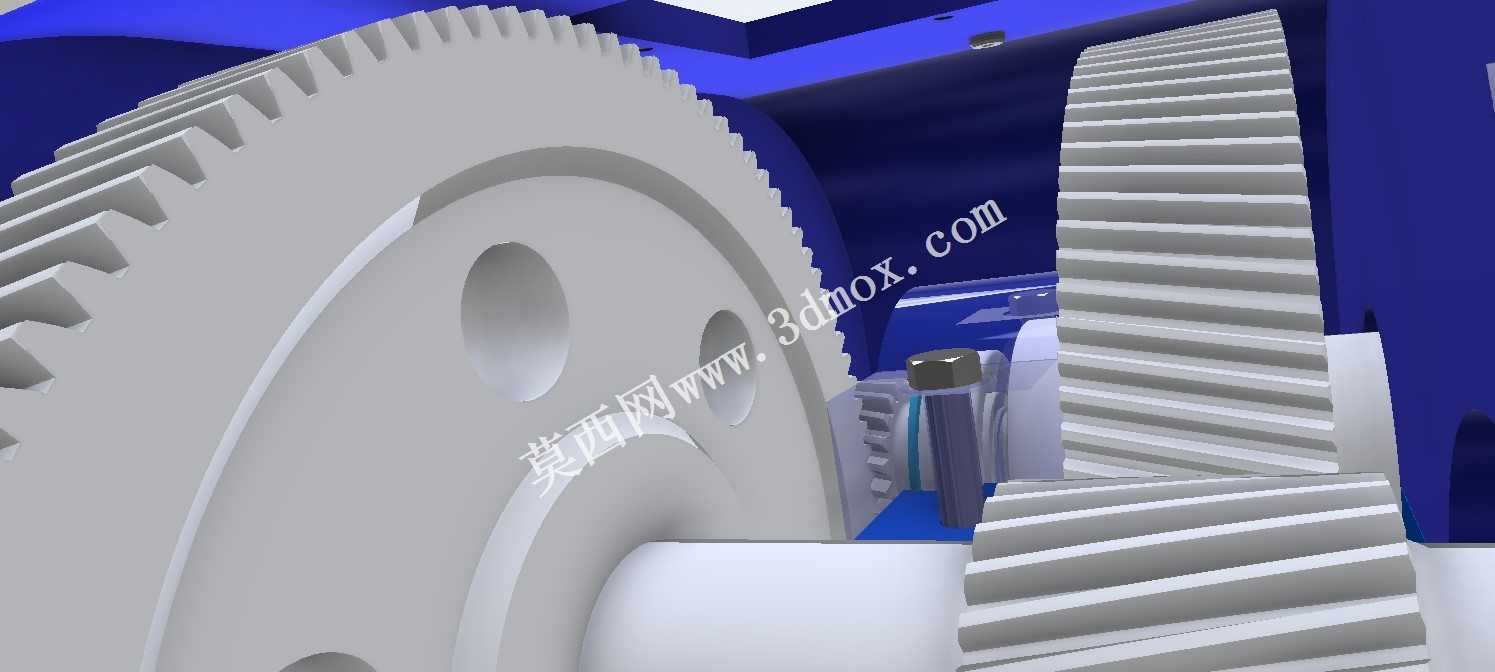

从功能特性来看，该装置采用输入输出同轴布置的结构形式，这种布局能最大程度压缩传动单元的轴向安装空间，让整套动力传动系统的排布更加紧凑，在安装空间受限的设备场景中具备更强的适配性。装置内部采用多级齿轮啮合传动的结构，通过不同齿数齿轮的配对啮合实现固定传动比的转速转换，传动过程平稳可靠，齿轮啮合间隙经过合理设计控制，既保障传动过程的顺畅无卡滞，也能有效降低啮合传动过程中的振动与噪音，适配对运行平稳性有一定要求的作业场景。箱体采用剖分式加顶部观察窗的结构设计，日常运维过程中可直接通过观察窗查看内部齿轮的啮合状态、润滑油位情况，无需拆解箱体即可完成基础状态检查，大幅降低日常运维的工作量；箱体顶部设置的吊环结构，方便装置的吊装转运与安装对位，底部一体化的安装底座预留了标准安装孔位，可直接通过螺栓固定在设备的安装基座上，安装对位便捷，固定后结构稳定性强，能承受传动过程中产生的径向与轴向载荷，避免运行过程中出现装置移位、振动过大的问题。

在设计思路上，该装置围绕紧凑化、高可靠性、易运维的核心方向展开，首先确定同轴布置的整体架构，在满足传动比要求的前提下优化各级齿轮的参数匹配，让各级齿轮的负载分配更加合理，避免单级齿轮负载过大导致的过早磨损；箱体结构设计时充分考虑了润滑与密封需求，箱体结合面、轴伸端都预留了密封结构的安装位置，可有效防止润滑油渗漏与外部粉尘杂质进入箱体内部，延长内部齿轮与支撑部件的使用寿命；外部的端盖、紧固件都采用标准化选型，后期更换维护时配件采购便捷，降低设备的全生命周期运维成本。

从安装边界来看，该装置的底部安装底座尺寸规整，安装孔位按照通用安装标准排布，输入轴与输出轴处于同一轴线上，对接原动机与作业端时无需额外调整传动对中角度，安装时只需保障基座平面的平面度符合要求，按照规定扭矩紧固安装螺栓即可完成固定；装置的外部轮廓无突兀外凸结构，周边预留的散热空间需求较小，可适配密集排布的设备安装场景，轴伸端的尺寸符合通用配套标准，可直接联轴器轮、链轮等传动部件，无需额外定制转接结构，能大幅缩短设备的组装调试周期。
