集成电机的大传动比齿轮减速装置

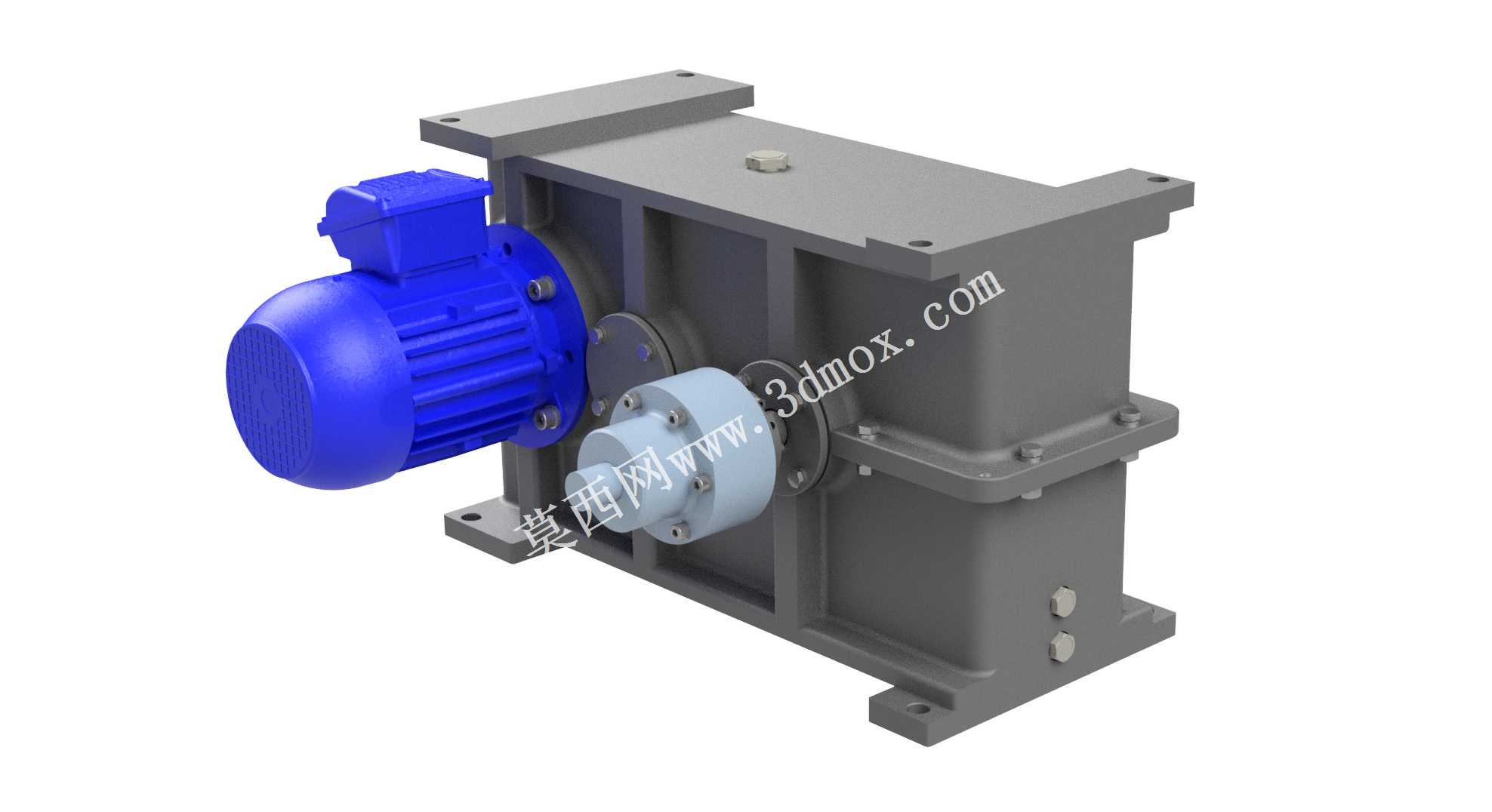

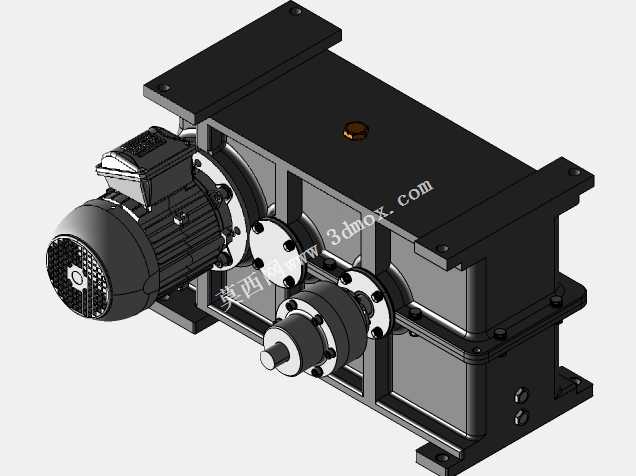

这款集成驱动电机的齿轮减速装置，主要面向需要低转速大扭矩输出的工业传动场景，常见于自动化生产线输送单元、小型物料提升设备、包装机械驱动辊组、轻工机械的动力输入段等工况，能够将常规驱动电机的高转速输出转化为适配作业需求的低转速高扭矩动力，解决原动机转速过高、输出扭矩不足无法直接驱动负载的匹配问题。装置采用一体式集成设计思路，将驱动电机、离合保护模块、多级齿轮传动组整合在封闭式铸造箱体内，既缩减了传统分体式电机搭配减速机的安装占用空间，也能通过箱体的密封结构为内部齿轮、轴承等传动部件提供防护，隔绝车间内的粉尘、切削液飞溅对传动副的侵蚀，延长核心部件的使用寿命。从结构设计来看，输入端直接匹配标准三相异步电机的安装接口，电机输出轴与传动箱输入级通过刚性连接结构传递动力，中间设置的摩擦式过载离合模块，能够在负载出现卡滞、超出额定扭矩阈值时自动打滑，避免瞬间冲击载荷打坏内部齿轮齿面，或是造成电机堵转烧毁的故障，为整套传动链路提供过载安全防护。内部采用多级圆柱齿轮啮合传动布局，通过合理分配各级传动比，在紧凑的箱体空间内实现大减速比的动力转换，各级齿轮轴均通过滚动轴承支撑在箱体镗孔内，保证传动过程的回转精度，降低运转过程中的振动与噪音。箱体采用分体式拼接结构，上下箱结合面经过精密铣削加工，保证装配后的密封性能，箱体外部预留的安装底座带有标准化安装孔位，能够直接通过螺栓固定在设备的安装机架上，输出轴端采用标准轴径与键槽设计，可直接匹配联轴器、链轮、传动带轮等外接传动件，无需额外定制转接结构。在安装边界上，装置整体重心落在安装底座的支撑范围内，卧式安装结构不需要额外设计支撑托架，输出轴中心高符合通用传动部件的安装尺寸规范，能够直接替换同功率段的传统分体减速传动组件，降低设备改造的适配成本。箱体侧面预留的油位观察与换油接口，方便日常维护时检查润滑油状态、更换润滑介质，无需完全拆解箱体即可完成常规保养作业，适配工业场景下长期连续运转的使用需求。
