FSAE方程式FP-1赛车三维设计模型

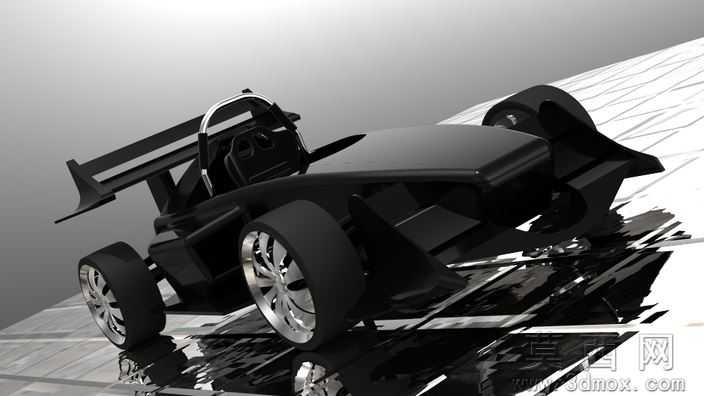

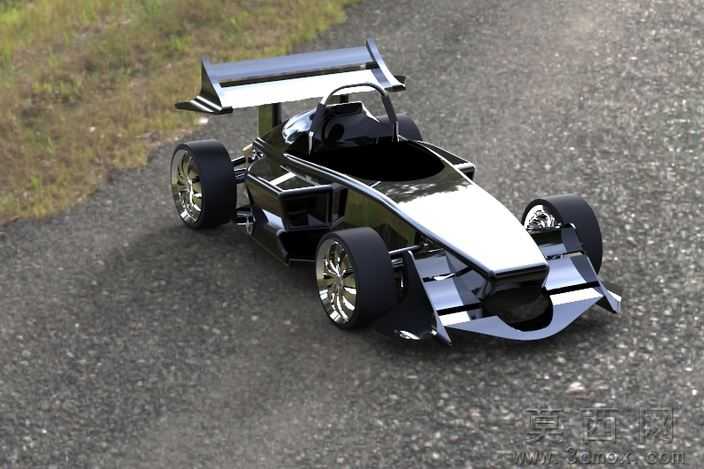

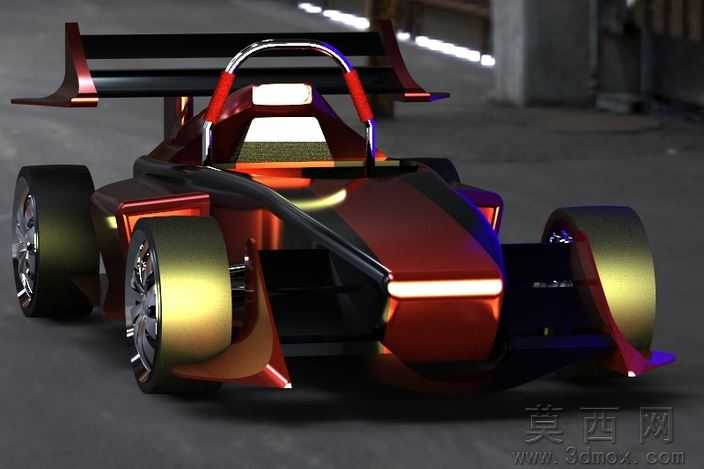

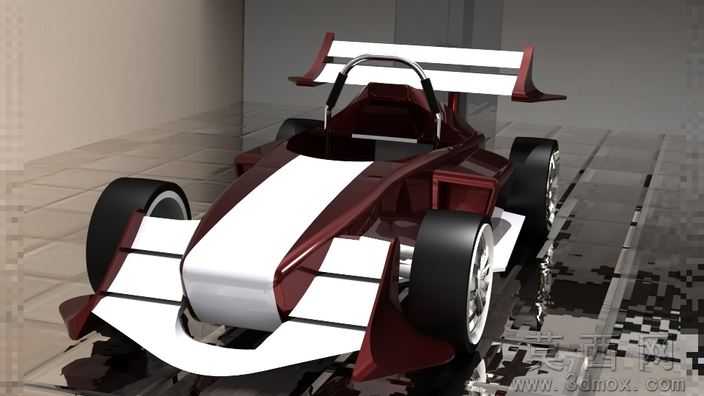

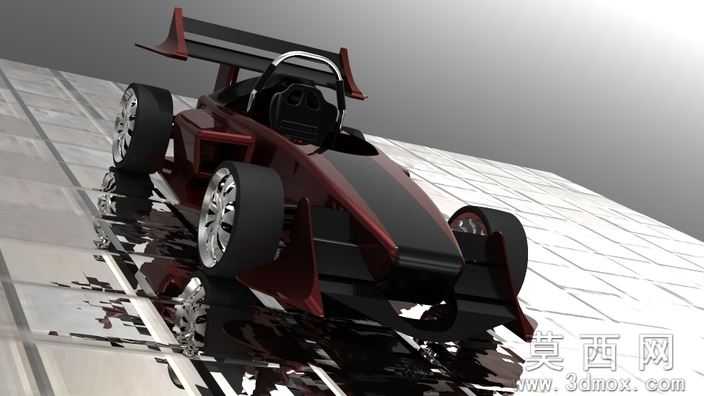

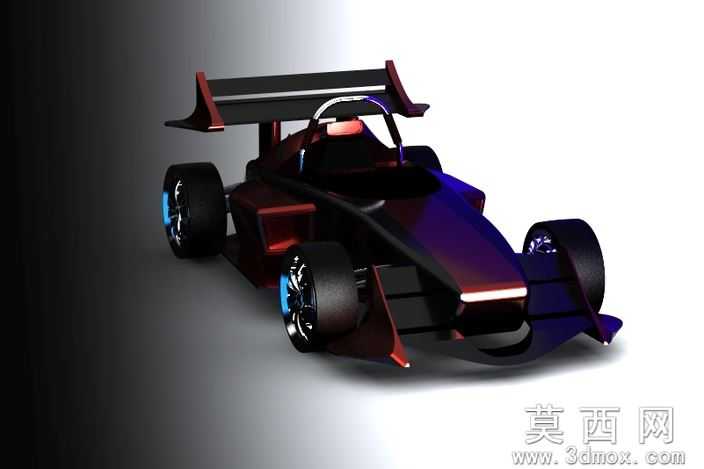

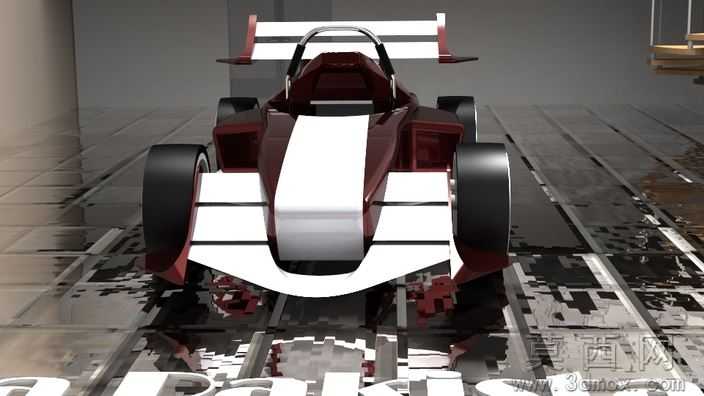

本模型为FSAE大学生方程式赛事参赛团队打造的FP-1样式竞赛赛车三维设计方案，建模阶段以赛事规则要求的整车尺寸边界为基准，先完成钢管桁架式车架的骨架搭建，逐一匹配前后双叉臂独立悬架的硬点坐标，预留出动力总成、转向系统、制动系统的安装位，再逐步完善车身覆盖件、尾翼、前扩散器、座舱安全结构、轮毂轮胎等外围部件的造型，所有部件的装配约束均按照实车装配逻辑设置，可实现转向轮随动、悬架行程模拟等运动校验。参数设计层面严格遵循FSAE赛事的技术规范，设定了符合大学生赛事要求的轴距、轮距、离地间隙参数，对尾翼攻角、前唇导流角度做了空气动力学方向的初步参数匹配，车架钢管规格、悬架摆臂长度、制动盘尺寸均参考同级别成熟赛车的参数区间设定，预留了后续优化调整的参数接口，可直接修改参数完成方案迭代。渲染材质部分针对不同部件做了区分设置，车架与悬架结构件赋予哑光黑金属材质模拟钢管焊接后的质感，车身覆盖件采用酒红亮面烤漆搭配黑色哑光装饰件还原赛车涂装效果，轮毂赋予抛光铝合金材质，轮胎采用带胎纹细节的哑光橡胶材质，地面设置高反射镜面材质突出整车的光影质感，主渲染视角采用斜45度俯视角度，完整呈现赛车的整体造型与空气动力学套件细节。结构原理上该模型完整还原了方程式赛车的核心结构，中置动力单元通过传动轴连接后轮实现后轮驱动，前后双叉臂悬架配合螺旋弹簧阻尼器实现行驶过程中的震动过滤，高位尾翼与前扩散器配合梳理车底气流提升高速行驶下压力，开放式座舱配备防滚架结构保障车手安全，转向系统采用齿轮齿条结构连接方向盘与转向轮，制动系统采用四轮盘刹结构匹配赛事级制动卡钳。软件兼容方面，模型提供NX5、STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，无需格式转换即可直接打开编辑，同时附带STL格式文件可直接用于3D打印制作缩比例实体模型，配套的效果图文件可直接用于方案展示与答辩素材。研发教学应用层面，该模型可作为车辆工程专业赛车设计课程的教学案例，帮助学生理解方程式赛车的整车布局与结构设计逻辑，也可作为FSAE参赛团队的方案参考模板，用于快速搭建初代赛车设计方案，还可用于空气动力学仿真、结构强度仿真的前置模型，缩短赛事研发的前期建模周期，同时也适合三维建模爱好者学习整车装配建模的流程与技巧。
