本田CG125油泵盖压力铸造模具设计

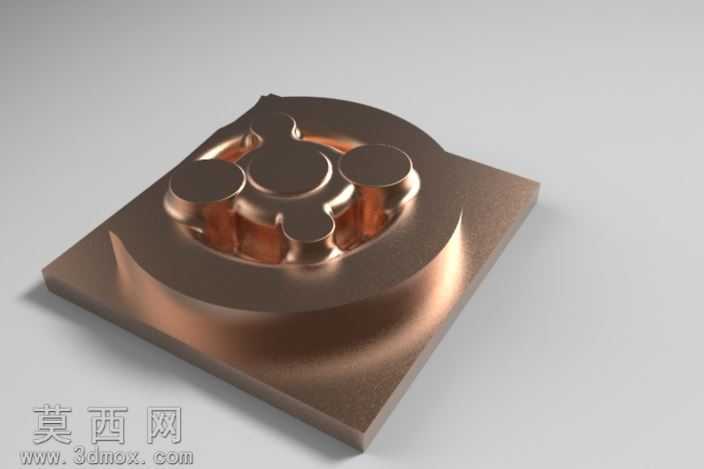

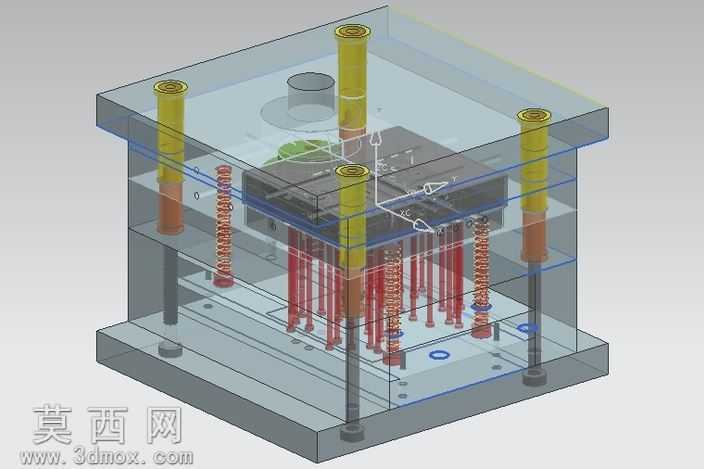

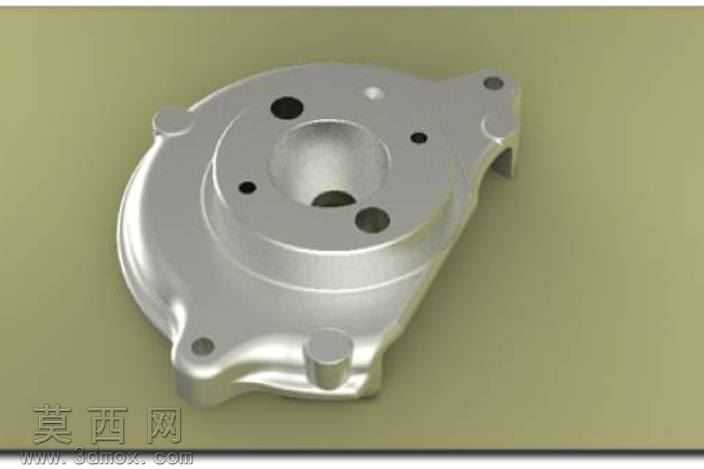

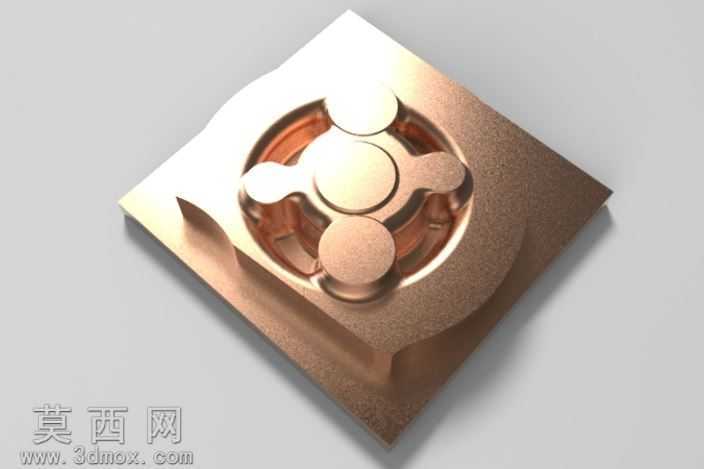

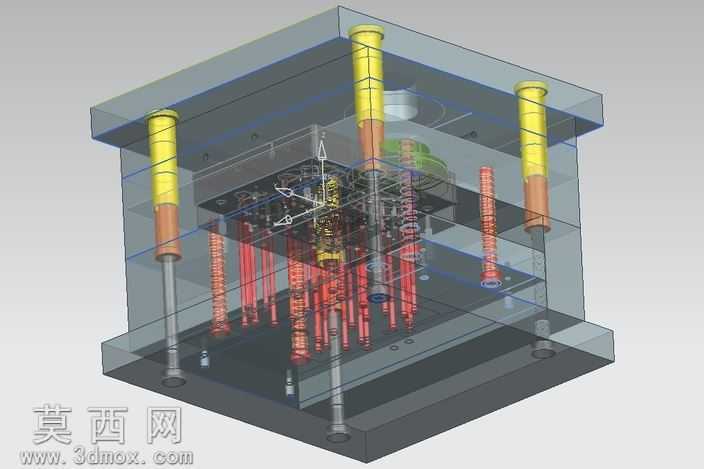

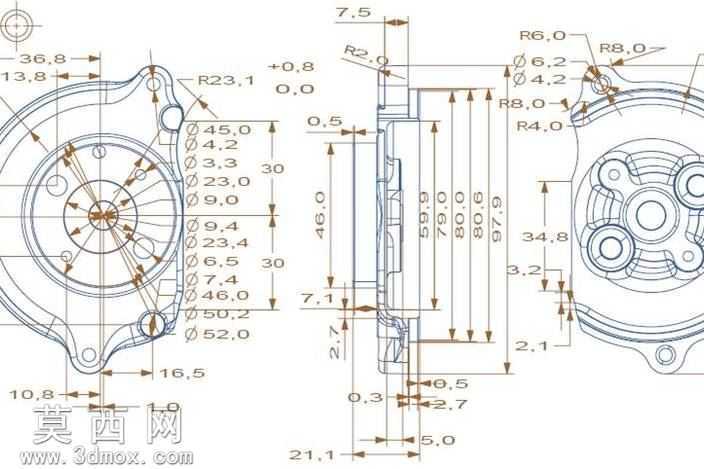

本套三维模型为适配本田CG125车型油泵盖的压力铸造模具设计成果，建模阶段依托NX平台完成全参数化结构搭建，从铸件本体的基础特征逆向推导模具各组件的配合关系，完整还原了压铸模具从浇注系统、成型型腔到顶出机构的全链路结构逻辑。建模过程中首先对油泵盖铸件的结构特征进行拆解：铸件主体为带中心凸台的异形盘状结构，表面分布有多个不同孔径的安装定位孔、侧边带有异形延伸安装耳，整体壁厚存在渐变过渡区域，建模时严格遵循压铸件的壁厚均匀性设计原则，对转角位置全部做圆角过渡处理，避免压铸充型过程中出现金属液紊流、局部应力集中的问题。材质渲染阶段采用金属压铸模具常用的合金结构钢材质表现定模、动模的成型部件，对型腔表面做抛光质感处理，还原模具加工后的高光金属质感，对铸件展示部分采用压铸铝合金材质，调整金属粗糙度、反射参数模拟压铸件出模后的原生金属光泽，搭配哑光浅橄榄绿背景突出铸件的轮廓细节与结构特征。结构设计上，针对油泵盖的异形轮廓设计了分体式镶块型腔结构，便于局部磨损后的更换维护；浇注系统结合铸件的中心凸台特征设计中心进料结构，保证金属液充型时能够平稳填充整个型腔，减少卷气、冷隔等压铸缺陷的产生；顶出机构的排布对应铸件的厚壁区域与安装耳位置，避免顶出过程中铸件出现变形、顶白问题；同时在模型中预留了冷却水道的排布空间，适配量产过程中的模具温度控制需求。整个设计过程严格遵循压力铸造的工艺规范，所有配合面的公差参数、脱模斜度都按照压铸模具的行业标准进行设定，既保证了模具开合模过程的顺畅无干涉，也能够保障成型后油泵盖铸件的尺寸精度与外观质量，可直接用于压铸工艺的方案验证、模具加工的参考依据，也可作为同类异形盘类压铸件模具设计的参考案例。
