小型手摇丝杆驱动剪式高度调节升降台

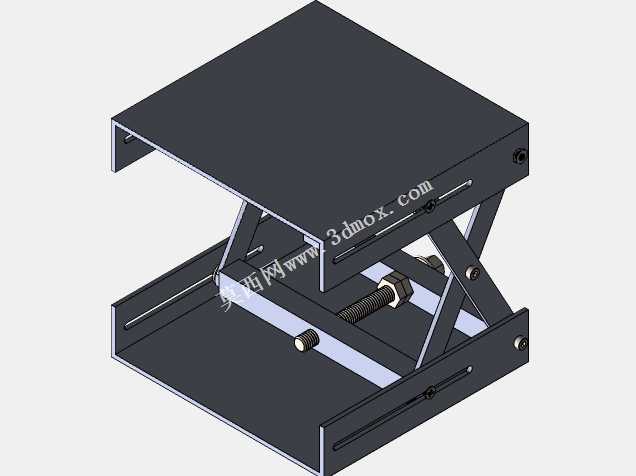

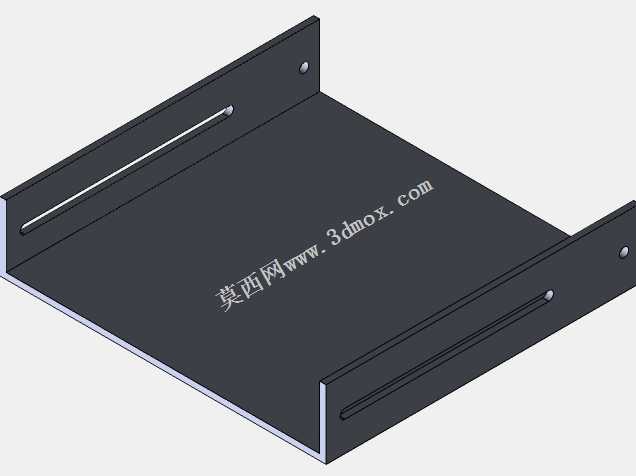

这款小型剪式升降台主要面向实验室精密仪器调平、小型工装夹具工位高度适配、电子元器件检测工位托举、桌面级轻型工件装配作业等场景使用，能够在狭小的桌面安装空间内实现稳定的高度调节功能，解决固定高度工作台无法适配不同操作需求、不同操作人员作业高度习惯的痛点，也可作为小型光学实验平台、精密检测设备的配套调平支撑结构使用，避免额外搭建大型升降支架带来的空间占用与成本浪费。设备采用经典的剪式交叉臂支撑结构，通过中部布置的梯形丝杆转动带动交叉剪臂的铰接点产生相对位移，从而驱动顶部平台完成平稳的升降动作，梯形丝杆具备良好的自锁性能，在调节到目标高度后无需额外添加锁止结构即可保持位置固定，不会出现负载下滑、高度偏移的问题，适配10kg以内的轻型负载托举需求，手动驱动的形式无需外接气源、电源，可在无动力供给的作业场景下独立使用。产品设计过程中优先考虑了结构紧凑性与运行稳定性的平衡，上下底座均采用槽型钣金折弯结构，既为剪臂的滑动端预留了直线滑行的轨道空间，又通过折弯结构提升了底座的整体刚性，避免负载作用下出现底座变形影响升降顺滑度的问题；交叉剪臂采用对称双组布置的形式，两侧剪臂通过同轴铰接轴连接，保证升降过程中两侧受力均匀，不会出现平台偏斜、卡滞的情况；丝杆端部预留了手摇接口，可配套手柄或者小型电动扳手完成高度调节，操作力经过剪臂结构的力臂放大后，单人即可轻松完成满负载状态下的高度调整。该升降台的顶部承载平台尺寸为100mm×100mm，平台表面平整无突出结构，可通过预留的安装孔位固定待支撑的设备或工装，最低收拢状态下整体高度较低，可适配低矮空间的安装需求，最大升降行程可将平台抬升约100mm的高度，能够覆盖绝大多数桌面级作业的高度调节范围；安装时仅需将底部底座通过螺栓固定在平整的工作台面即可，整体外轮廓无尖锐突出结构，作业过程中不会对操作人员造成磕碰风险，剪臂的活动间隙经过合理设计，升降过程中运行顺滑无旷量，高度调节精度可满足常规轻型作业的定位需求，整体结构零部件通用性强，后期维护更换配件成本较低，适合小批量配套生产或者实验室自主改制使用。
