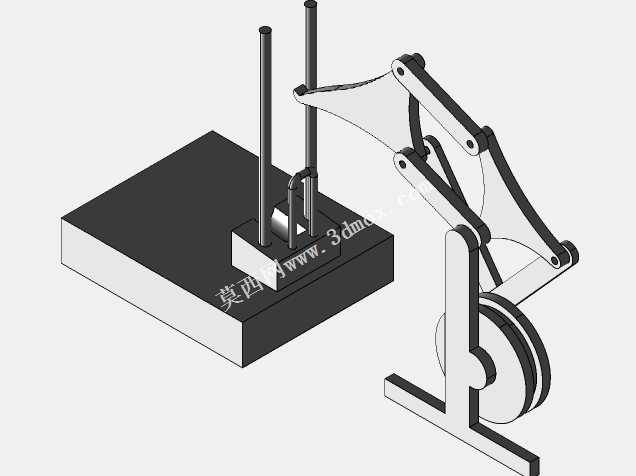

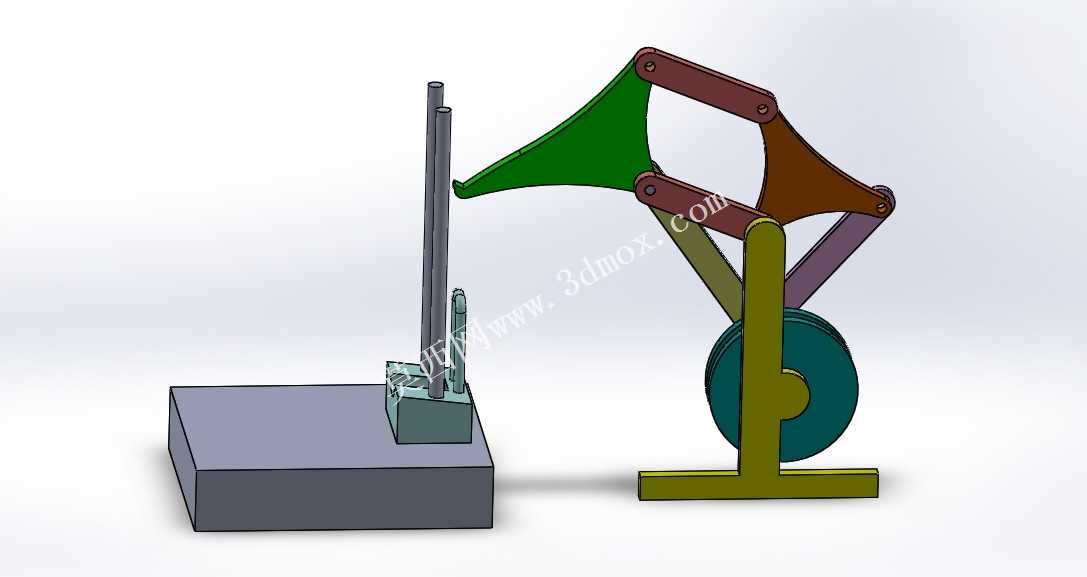

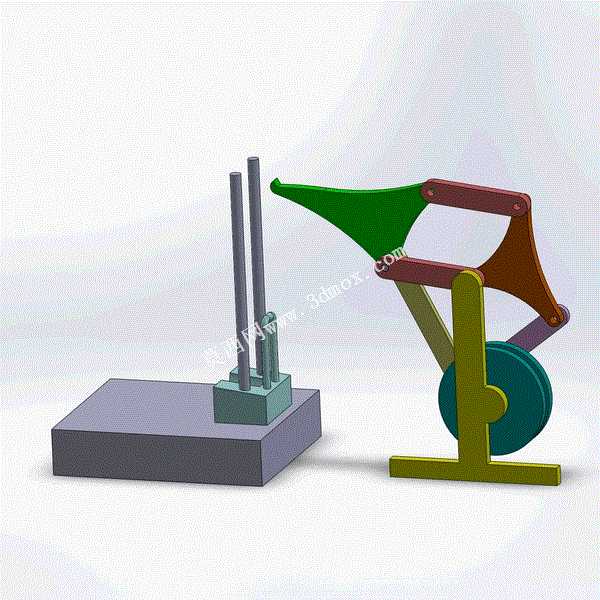

泰奥詹森连杆式升降执行机构设计

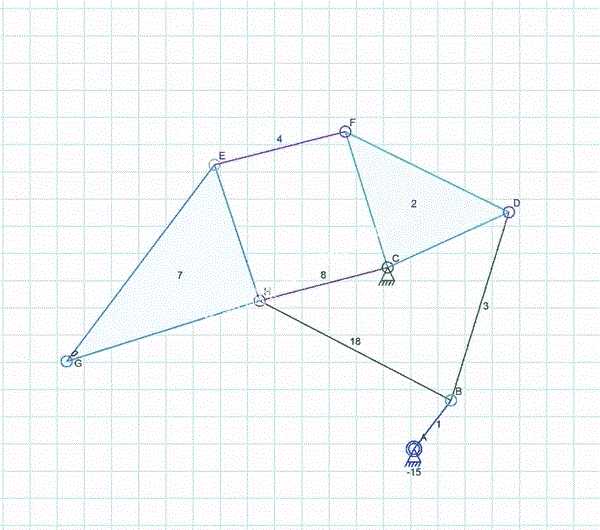

这款基于泰奥詹森连杆原理设计的升降执行机构，可广泛应用于轻工生产线的工件顶升换位、小型物料的短距离平稳抬升、教学实验台的动作演示单元，以及文创装置的动态交互结构中，相比传统丝杠升降、气缸顶升结构，它依靠纯连杆铰接传动实现升降动作，无需额外配置导轨滑块等导向部件，整体结构更简洁，运动过程无刚性冲击，运行噪音极低，适合对静音、平稳性有要求的轻载抬升场景。该机构的核心功能是将输入端的圆周旋转运动，通过多组连杆的铰接传动，转化为输出端的垂直方向往复升降动作，输入端可适配手轮、低速电机等多种动力源，动力输入门槛低，无需复杂的电控系统即可实现稳定的往复升降作业，抬升过程中输出端的水平偏移量极小，能够保证被抬升工件的位置精度，不会出现抬升过程中工件偏移滑落的问题。在设计思路上，这款机构借鉴了泰奥詹森仿生连杆的运动轨迹特性，通过反复调整各段连杆的长度比例、铰接点位置，让输出端的运动轨迹尽可能贴近垂直直线，同时优化了连杆的受力角度，让传动过程中各铰接点的受力更均匀，避免出现连杆受力过大导致的卡滞、变形问题；机构的动力端采用带轮结构作为动力输入接口，既可以通过皮带连接远端动力源，也可以直接在带轮上安装摇柄实现手动操作，适配不同的使用场景。在外形尺寸与安装边界上，整套机构的底座采用平直板式结构，可直接通过螺栓固定在工作台面、设备机架的平面安装位上，安装时仅需保证底座安装面的平面度即可，无需额外加工复杂的安装定位结构；机构整体横向占用空间小，抬升行程范围内无外伸的干涉部件，在狭小的设备内部空间也能完成安装布置，铰接点全部采用销轴铰接结构，日常维护仅需定期在铰接点加注润滑脂即可，维护成本极低，适合批量应用在小型自动化设备、教学演示教具、文创动态装置中，能够在满足升降功能需求的同时，大幅简化配套结构的设计复杂度，降低整体设备的制造成本。
