80mm孔径CNC设备配套主轴固定座

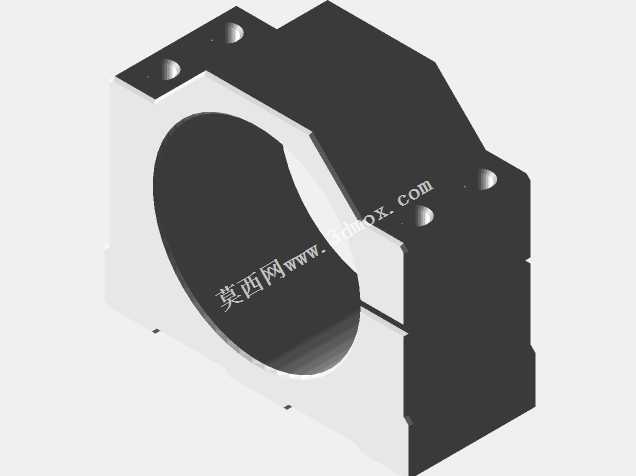

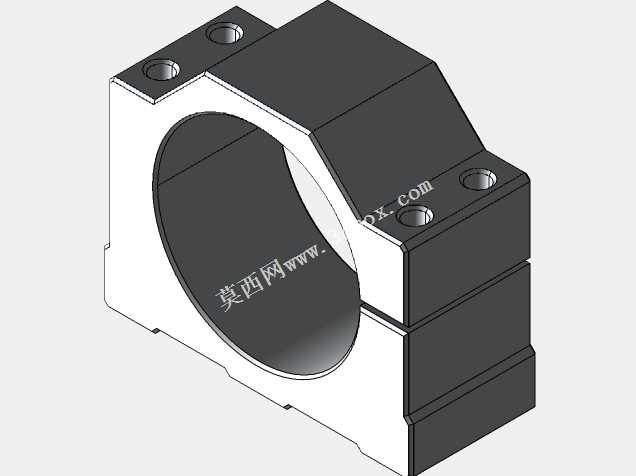

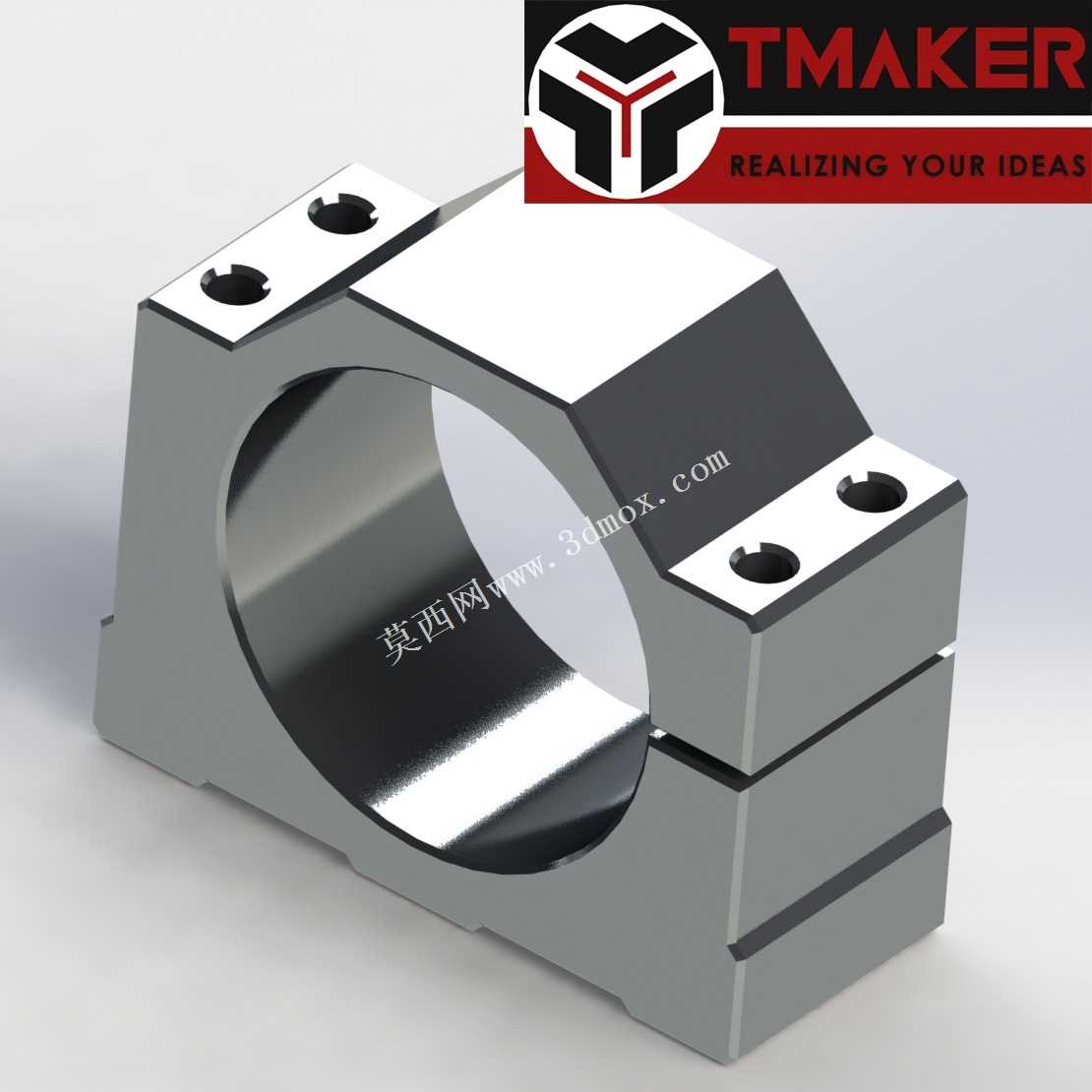

这款主轴固定座是面向数控加工类设备开发的核心配套夹持部件，主要应用于桌面级CNC雕刻机、小型数控镂铣设备的主轴安装固定场景，能够为加工主轴提供稳定的刚性支撑，抵消主轴高速切削过程中产生的径向跳动与轴向窜动，保障加工过程的走刀精度与工件表面加工质量。在实际生产场景中，这类固定座常被用于小型木工雕刻、软金属精雕、塑料件裁切等轻载数控加工场景，适配1.5kW至2.2kW功率段、外径80mm的常规风冷主轴，也可根据实际安装需求拓展用于其他需要同轴夹持固定圆柱形动力部件的非标自动化设备中。从功能特性来看，该固定座采用对开式抱紧结构设计，上下座体通过侧边的锁紧结构实现对主轴的环抱夹持，无需对主轴外壳做额外打孔改造，安装时只需调整上下座的锁紧力度即可完成主轴的同轴度校准，后期维护更换主轴时也无需拆解整套安装结构，大幅降低设备调试与维护的时间成本。座体上方的四个安装孔为沉头设计，能够让固定螺栓完全沉入座体平面内，避免螺栓凸起干涉其他部件的运动路径，同时沉孔结构也能保证螺栓锁紧时的受力均匀，避免长期震动导致螺栓松动移位。在设计思路上，这款固定座优先考虑了安装刚性与减震需求，座体主体采用厚实的块状结构设计，抱紧接触面做了整面贴合处理，能够最大化与主轴外壳的接触面积，分散夹持应力，避免局部应力集中导致的主轴外壳变形，同时也能更好地传递主轴运行时产生的震动，降低加工过程中的共振概率。座体的安装边界做了规整的直角处理，能够直接贴合设备的龙门安装面或者滑台安装板，无需额外做适配垫块即可保证安装面的水平度，四个安装孔的孔位间距按照常规小型CNC设备的安装标准设计，能够直接适配市面上多数同规格的滑台模组安装孔位，降低用户的二次改造成本。固定座的抱紧内孔做了高精度的同轴度管控，能够保证安装后主轴的轴线与安装基准面保持垂直，避免主轴倾斜导致的加工面垂直度误差，上下座的分型面做了精准的贴合处理，锁紧后不会出现错位缝隙，保证长期使用后的夹持稳定性。在实际安装使用时，用户只需先将上座体的锁紧螺栓略微松开，将主轴从侧面推入内孔调整到合适的伸出长度，再按照对角顺序逐步锁紧四个安装螺栓，即可完成主轴的固定，整个安装过程无需复杂的专用工具，普通的内六角扳手即可完成全部操作。
