带开关保险丝一体式AC250V设备电源输入插座

这款集成式AC电源输入组件，是工业电气设备、桌面型电子加工设备、小型工控终端、测试仪器仪表等产品上常用的市电接入部件，主要承担设备外部市电引入、回路过流保护、设备电源通断控制的三重功能，替代了传统分体式插座、保险丝座、电源开关分散安装的布局方案，能够大幅缩减设备面板的开孔数量，简化内部布线工序，提升整机电气装配的一致性与可靠性。

从实际应用场景来看，这类集成插座广泛适配额定负载250VAC、10A以内的交流供电设备，常见于小型激光打标设备、桌面型3D打印设备、实验室直流电源、工控一体机、小型台式机床、商用厨电控制单元等产品的侧面板或后面板安装位，用户无需额外搭配独立的电源开关与保险丝座，仅需单次开孔即可完成三个电气功能部件的固定，有效降低面板加工的复杂度，减少不同部件之间的接线节点，降低线路接触不良的故障概率。

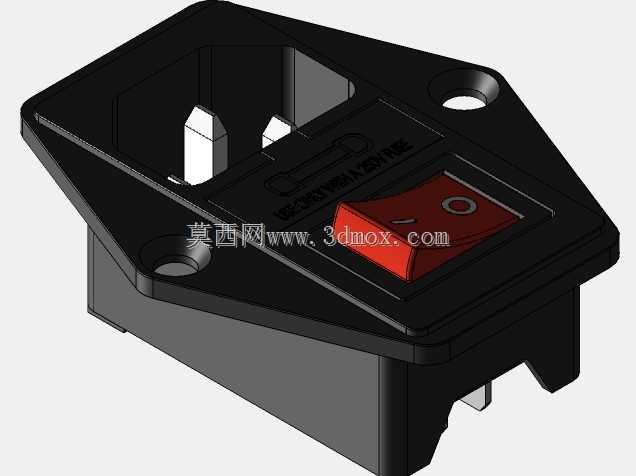

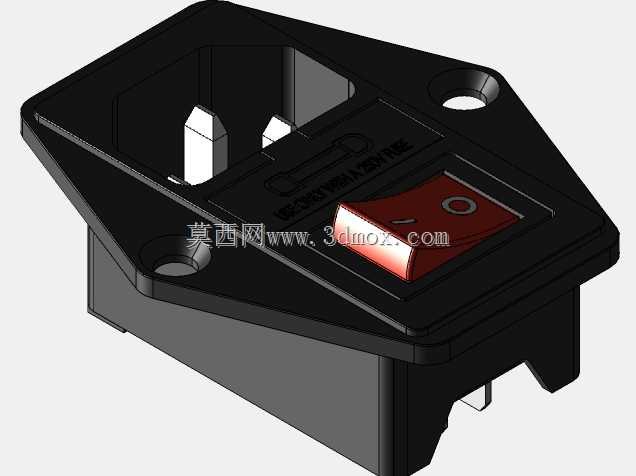

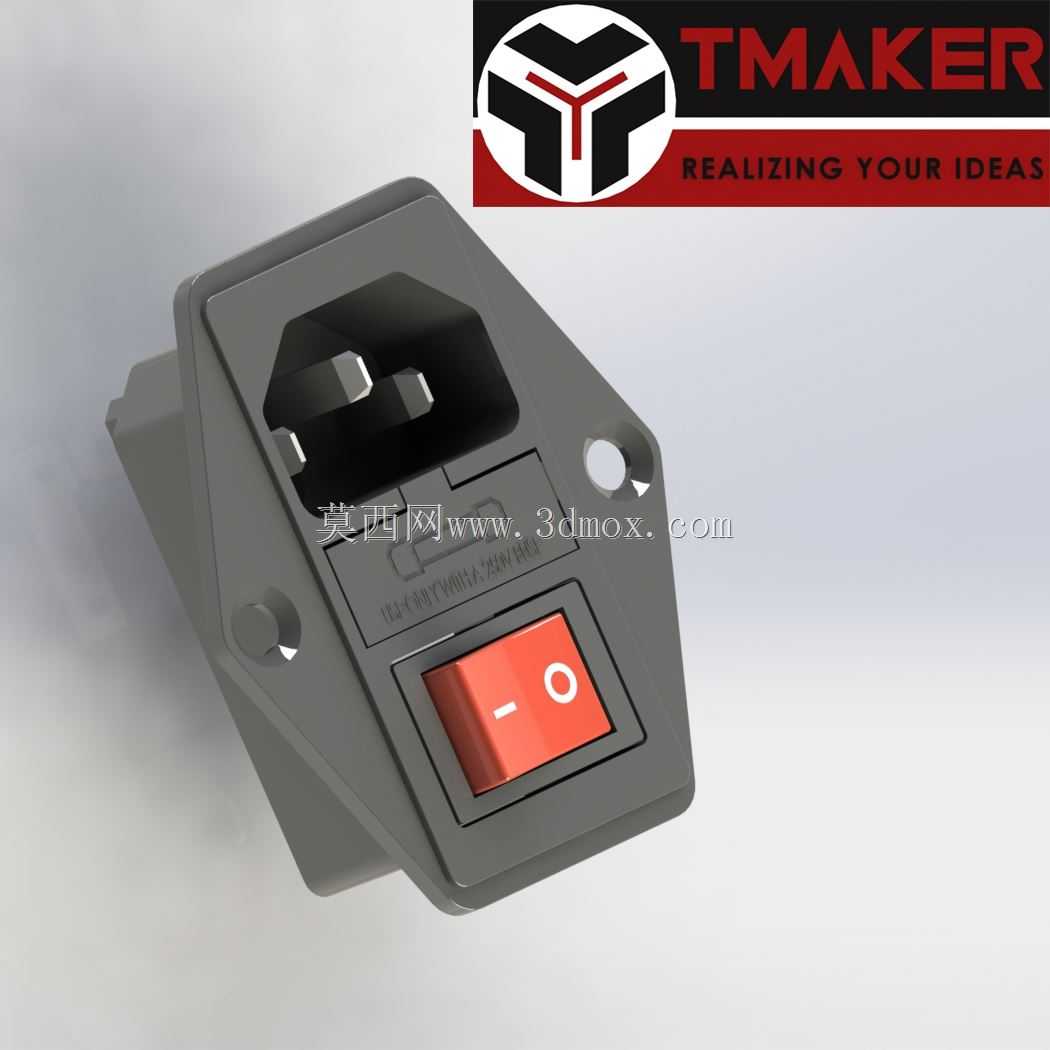

产品功能设计上采用高度集成的思路，将品字形AC公头输入插座、翘板式带灯电源开关、保险丝安装舱整合在同一个阻燃工程塑料壳体内，背部设置三个焊片式接线导体，分别对应火线、零线、地线的永久连接位，接线时无需在开关、保险丝、插座之间额外飞线，直接将设备内部的供电引线焊接到对应焊片即可完成接线，内部已经预先完成了插座到保险丝、保险丝到开关的回路连通，既能够在设备出现过流故障时通过保险丝快速切断回路保护后端电路，也能通过前端翘板开关直接控制设备整机的市电通断，无需插拔电源线即可完成设备开关机操作。

安装结构设计上，产品自带两个凸耳式螺钉固定支架，支架上预留标准安装孔位，可通过两颗M3规格的沉头螺钉直接固定在设备面板的对应开孔上，壳体与面板贴合处设置有定位挡边，能够限制插座的安装嵌入深度，避免安装时过度推入设备内部；外形采用菱形切角的紧凑布局，整体外轮廓尺寸适配行业通用的集成插座安装开孔规格，安装边界预留足够的安全爬电距离，即使在潮湿多尘的工业车间环境下使用，也能满足电气安全的绝缘要求。壳体采用耐高阻燃等级的黑色工程塑料注塑成型，翘板开关采用醒目的红色配色，表面印刷清晰的通断标识，用户可以直观识别开关状态，插座接口采用标准品字尾兼容设计，可适配通用的台式机电源线、设备AC输入线，无需定制专用接插件，大幅降低设备的后期维护配件成本。
