立式法兰连接离心泵结构设计

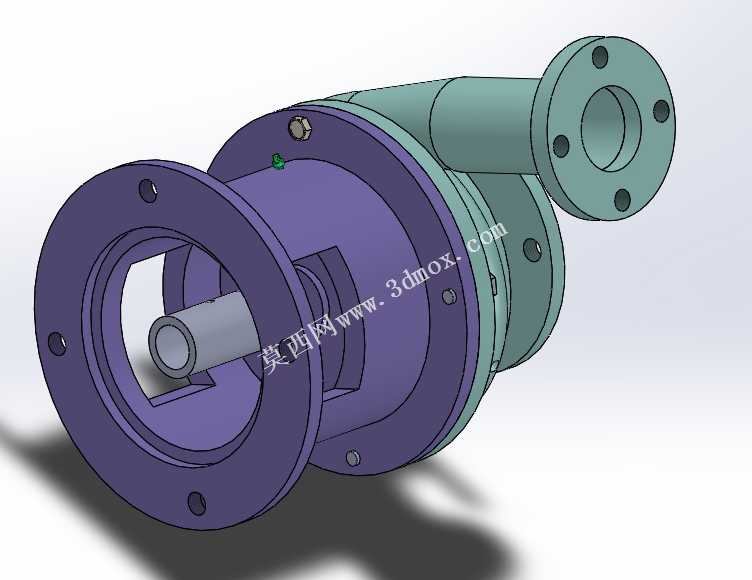

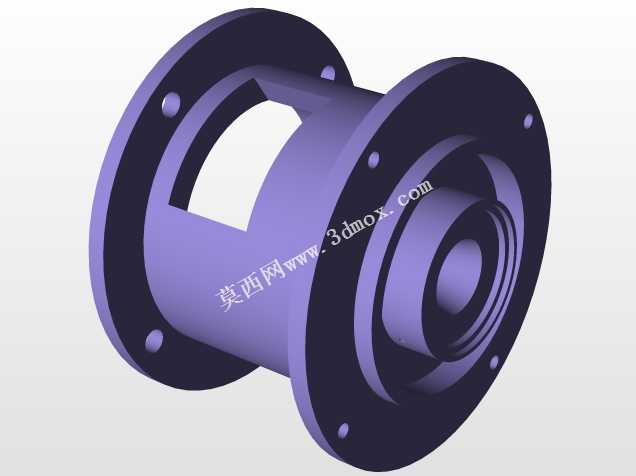

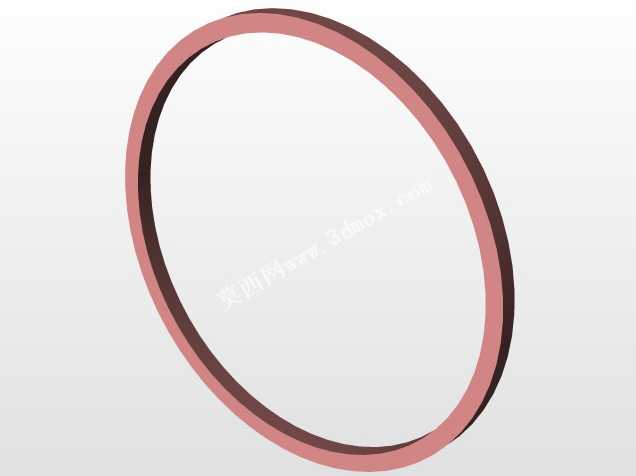

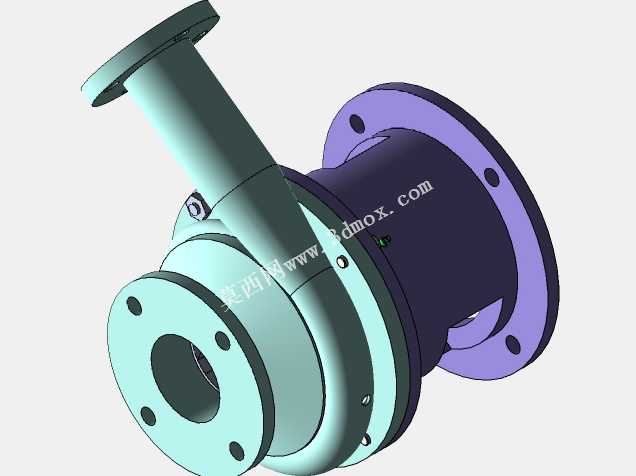

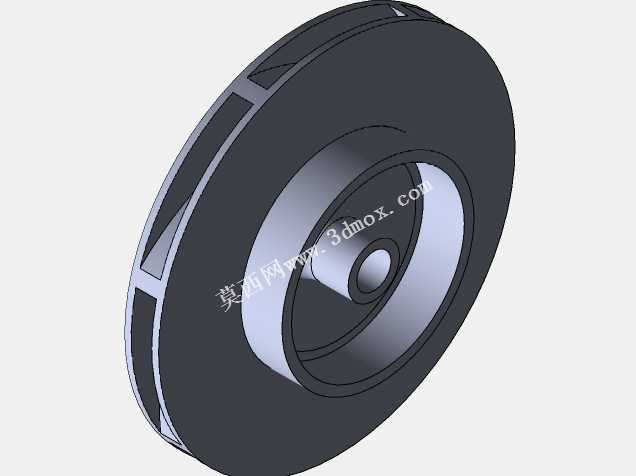

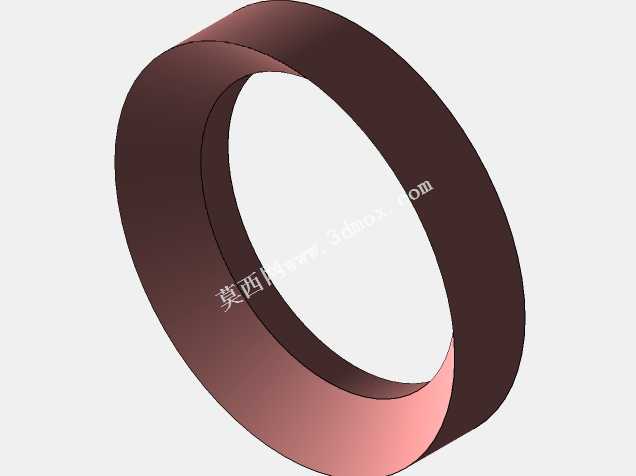

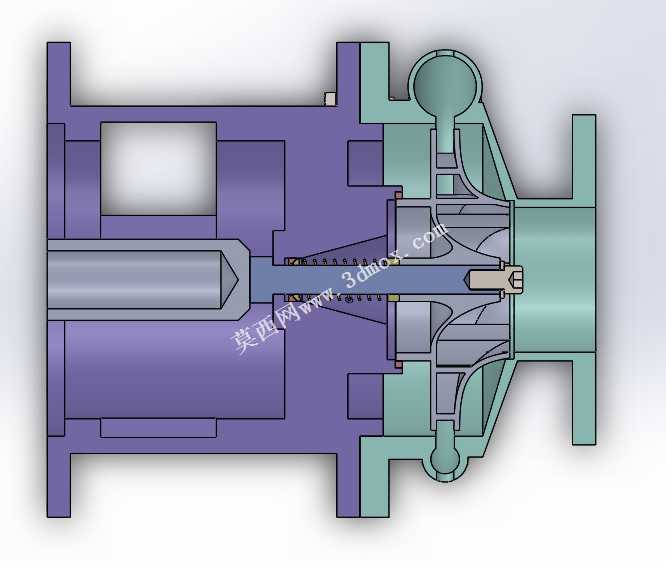

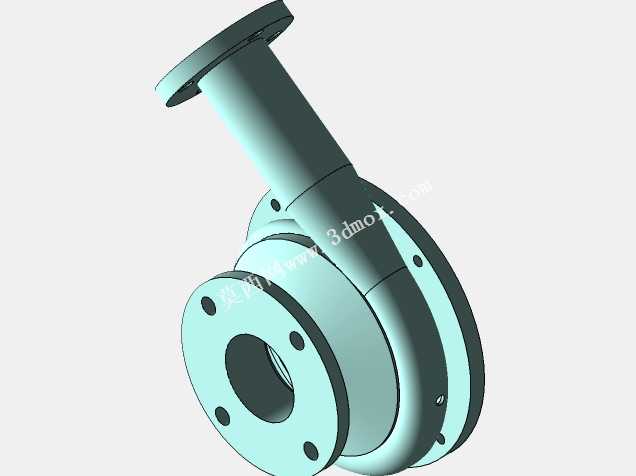

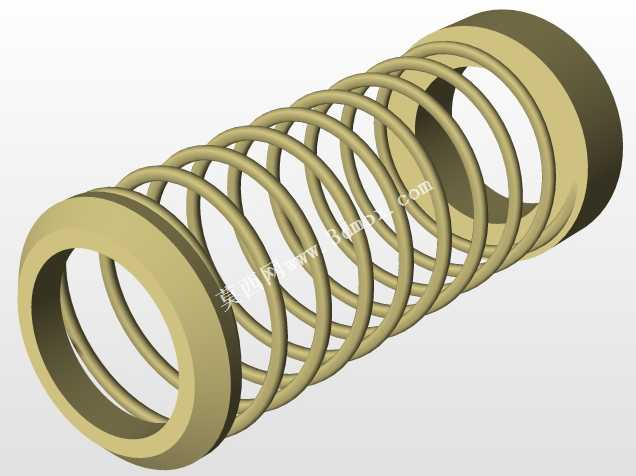

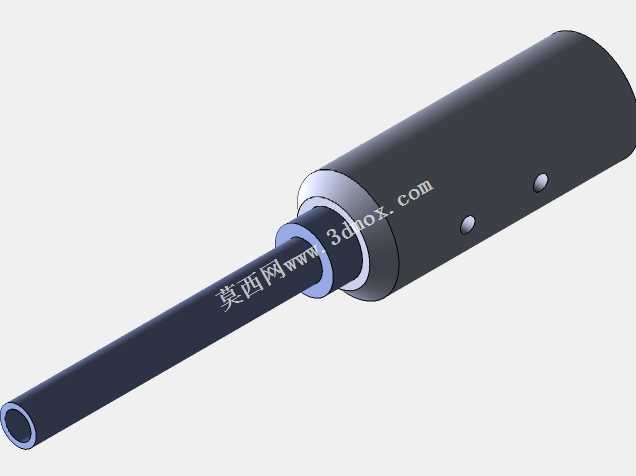

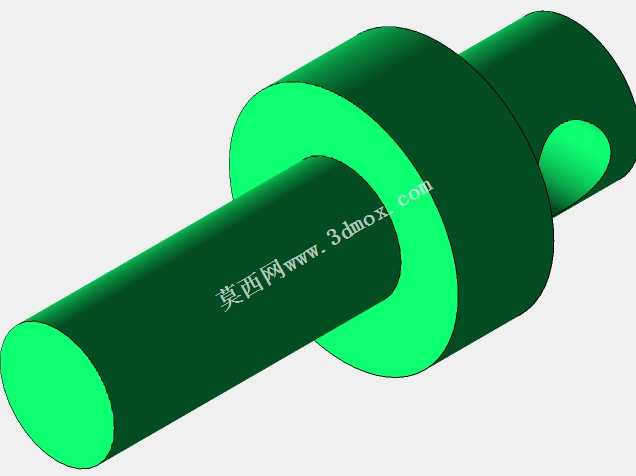

这款离心泵主要面向小型给排水系统、实验实训台搭建、小型工业循环管路等场景使用，可完成清水或低粘度无腐蚀性流体的增压输送任务，适配民用供水、实验室流体回路、小型设备冷却循环等常见工况，能够在稳定工况下持续为管路提供稳定的流体压力与流量输出，满足中小流量、中等扬程的流体输送需求。设备采用立式直连安装结构，泵体与驱动端通过法兰直接对接，省去了传统联轴器连接的冗长结构，整体轴向尺寸紧凑，安装时仅需固定入口侧法兰与出口侧管路即可完成定位，大幅缩减安装所需的空间占用，适配空间局促的管路布设场景。泵体的入口采用大尺寸法兰连接结构，法兰端面均匀分布螺栓孔，可与标准管路法兰实现可靠密封对接，入口流道采用渐扩式设计，能够降低流体进入叶轮前的流动阻力，减少入口紊流带来的效率损失与气蚀风险；出口采用侧向弯管法兰结构，法兰端面同样预留标准螺栓安装位，可直接对接水平走向的输出管路，弯管流道做了圆弧过渡处理，避免流体转向时出现局部涡流损耗。设计过程中围绕水力性能核心需求展开，叶轮采用闭式离心结构，流道线型经过平滑处理，可在额定工况下将流体动能高效转化为压力能，泵腔内部的密封结构采用间隙密封设计，在保证转动件与静止件无干涉的前提下，尽可能减少高压侧流体向低压侧的回流泄漏，提升容积效率。泵体的连接部位均采用螺栓紧固结构，泵壳与连接法兰之间设置密封面，可保证额定压力下的管路密封性能，避免运行过程中出现流体渗漏。安装边界方面，设备整体沿轴向的安装长度适配标准立式驱动单元的对接尺寸，入口法兰与出口法兰的螺栓孔位均匹配通用管路标准，安装时无需额外制作转接件，可直接集成到现有管路系统中；设备的重心沿轴向分布均匀，立式安装状态下运行稳定性好，可有效降低运行过程中的振动幅度，减少对管路连接部位的应力冲击。整体结构兼顾了水力性能、安装便捷性与运行可靠性，既可以作为教学场景下的离心泵结构认知教具，也可经过参数适配后直接应用于实际小型流体输送回路中。
