卧式单级离心流体输送泵结构设计

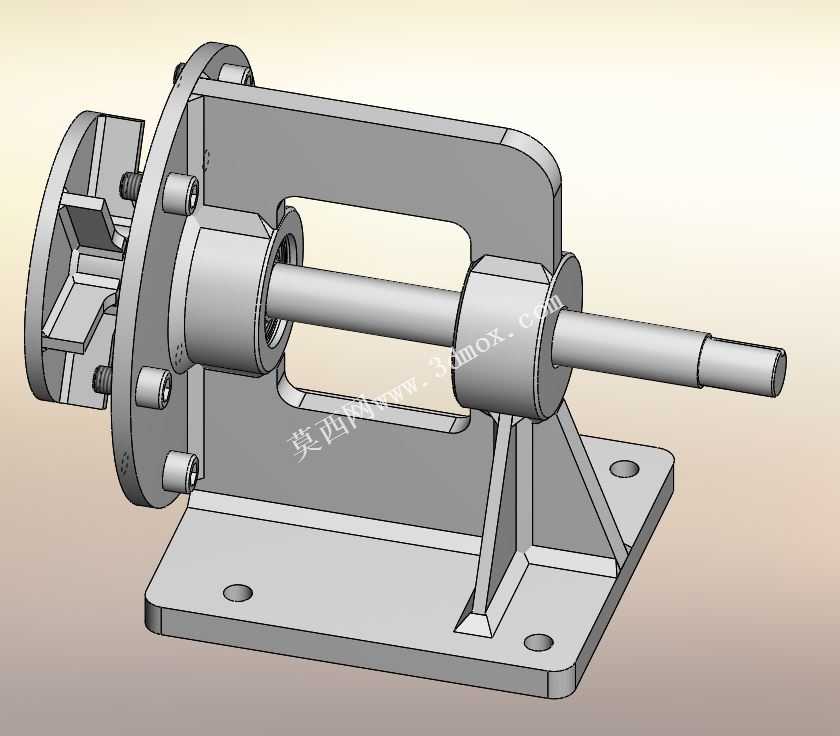

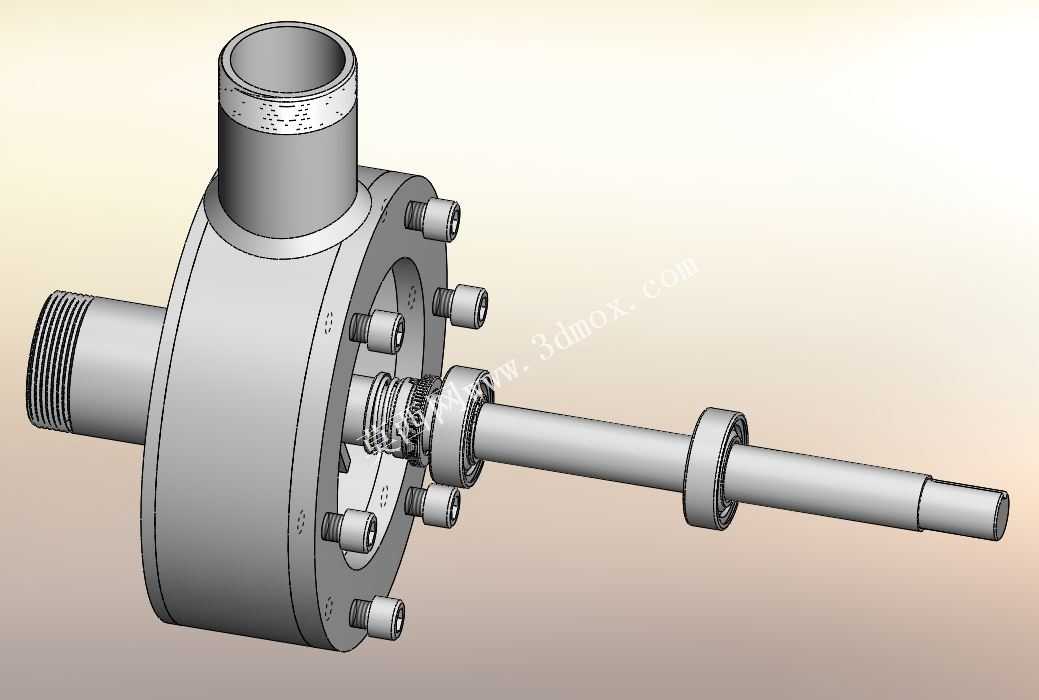

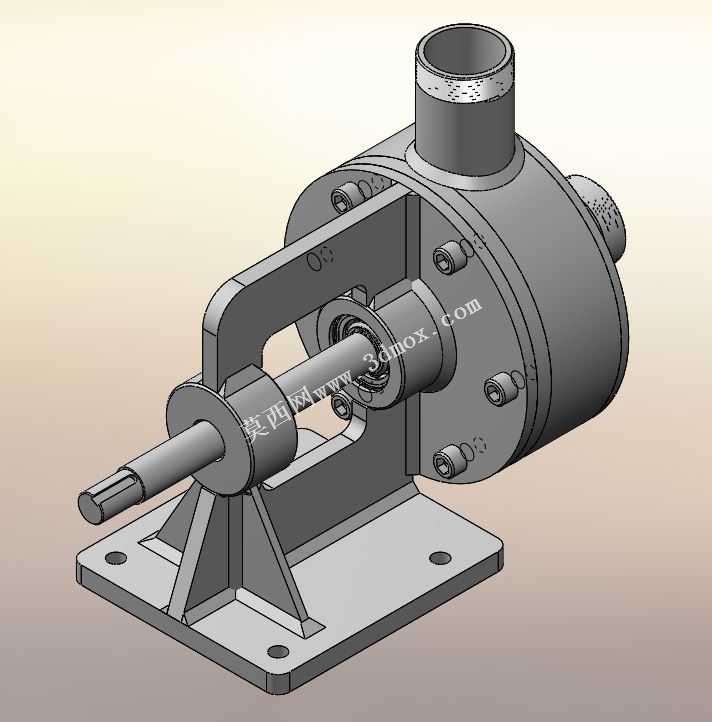

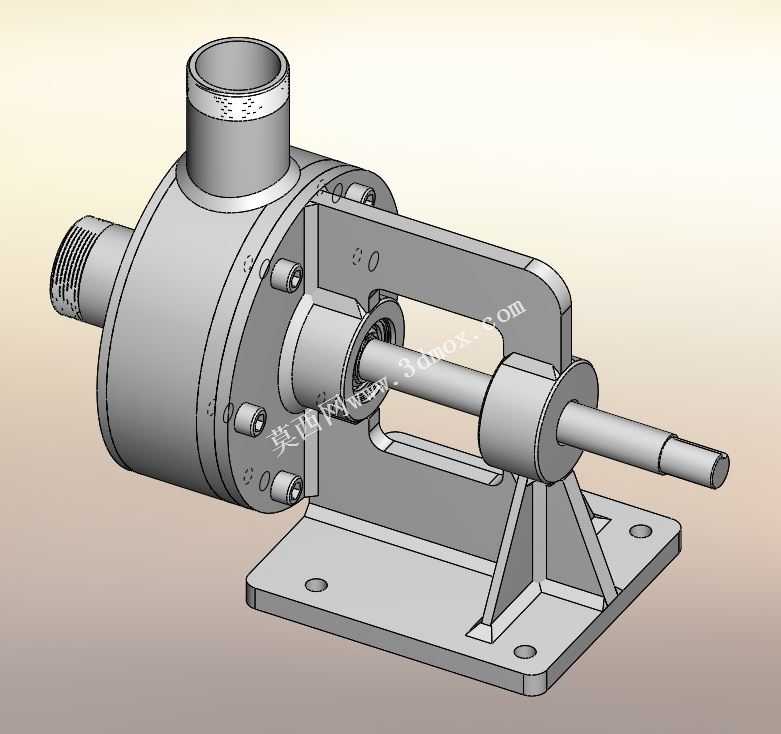

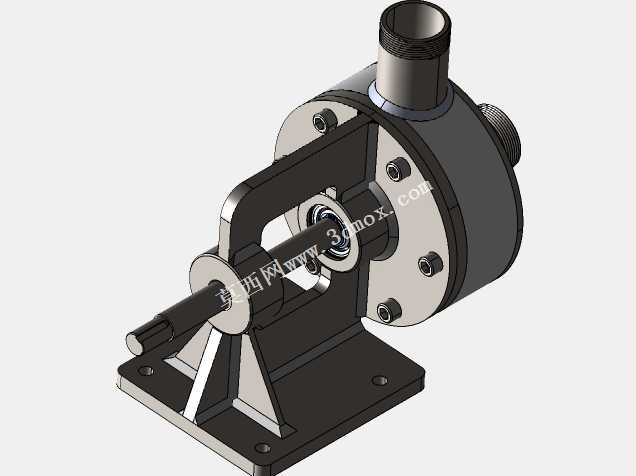

该款卧式离心泵主要面向中小流量流体输送场景，可广泛应用于车间循环供水、小型化工流体中转、设备冷却系统供液、民用给排水增压等工况，能够适配清水、低粘度无颗粒腐蚀性弱的工业流体输送需求，在常规工业生产配套、小型水处理单元、实验室流体循环系统中都能发挥稳定的输送作用。从实际用途来看，这款泵依靠叶轮高速旋转产生的离心力形成压差，完成流体的吸入与加压输出，相比容积式泵结构更简单，运维成本更低，连续运转稳定性更强，适合长时间不间断的流体输送作业，能够稳定维持管路内的流体压力与流量输出，满足常规工况下的流体输送要求。在功能特性设计上，这款泵采用卧式悬臂轴布局，动力输入轴从泵体侧方伸出，可直接通过联轴器与驱动电机连接，也可搭配带轮结构实现变速传动，安装适配性更强；泵体采用分体式螺栓紧固结构，泵腔与轴承支撑座通过螺栓锁紧连接，既保证了泵腔的密封性能，也方便后期拆解维护叶轮、密封件等易损部件；顶部设置垂直向上的流体出口，侧端沿轴向设置流体入口，管路对接时走向清晰，能够减少管路弯折带来的流阻损失；底部采用带加强筋的方形安装底座，底座上预留四个对称的安装固定孔，可直接通过螺栓固定在安装平台或设备基座上，安装后整机刚性充足，运转时振动幅度小，能有效降低运转噪音。设计思路上，这款泵优先考虑了常规工业场景的通用适配性，整体结构没有采用复杂的特殊定制结构，所有连接部位都采用通用规格的紧固件，易损件都采用行业通用尺寸，方便后期运维更换配件；轴承支撑部位设置在泵体外侧，避免输送流体直接接触轴承，延长轴承的使用寿命，同时在轴与泵腔的衔接位置预留了密封件安装位，可根据输送流体的特性搭配填料密封或者机械密封，适配不同的流体密封要求；泵壳内部流道采用顺滑过渡设计，减少流体在泵腔内的湍流损失，提升泵的工作效率，降低运转能耗。从安装边界来看，这款泵整体外形紧凑，轴向长度、径向宽度与高度都控制在小型工业泵的常规尺寸范围内，安装时不需要预留过大的操作空间，底座安装孔的间距符合小型卧式泵的通用安装尺寸，能够直接替换同参数规格的老旧离心泵，不需要对原有安装基座、连接管路做大幅改动；进出口的管径适配常规工业流体管路，对接时可直接搭配标准法兰或者管接头完成连接，现场安装施工难度低，能够快速完成设备部署投入使用。整体结构设计兼顾了运转稳定性、运维便捷性与场景适配性，能够满足多数常规低压流体输送场景的使用需求。
