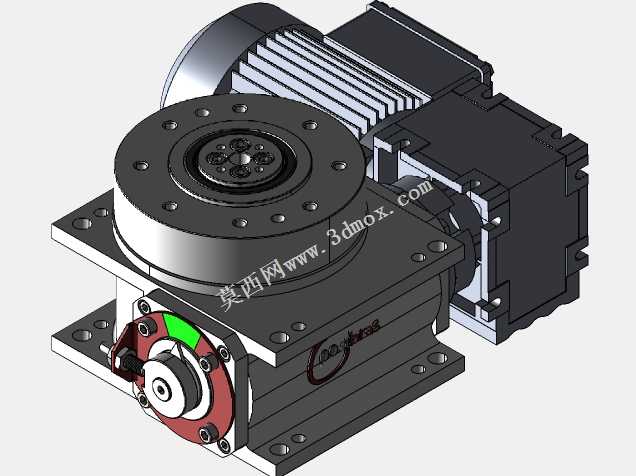

波西布拉斯M140凸轮间歇回转分度装置

这款波西布拉斯M140凸轮式间歇回转分度装置，是自动化生产线工位切换环节的核心传动部件，广泛应用于多工位装配、检测、灌装、印刷包装、电子元器件组焊等需要精准间歇转位的工业场景，能够在高速运行状态下实现工位间的精准步进输送，为各工序加工动作提供稳定的定位基准，替代传统人工转位、棘轮棘爪传动等精度不足、运行冲击大的老旧方案，大幅提升自动化产线的运行节拍与加工一致性。

从实际用途来看，该装置核心功能是将驱动电机输入的连续旋转运动，转化为输出转台的间歇式定角度回转动作，每次转位完成后依靠共轭凸轮的锁止弧结构实现无额外锁紧的高精度定位，无需附加定位销、刹车机构即可承受工位加工时的轴向与径向负载，适配转盘式多工位设备的布局需求，可在转台台面上安装工装夹具、加工模组、检测探头等作业部件，完成工件在不同工序间的自动流转。

在功能特性上，该装置采用弧面凸轮共轭传动结构，传动过程无间隙、运行冲击小，高速运转时噪音低、磨损量小，长期运行精度保持性优异；输入端可直连标准驱动电机，集成化的安装法兰省去了额外的传动连接座，减少传动链的累积误差；输出端采用标准法兰式安装面，端面分布的定位螺孔可适配不同规格的转台连接需求，侧面设置的工位调节与状态指示结构，可直观显示当前分度工位状态，方便现场调试与运维。

设计思路上，该装置采用一体化箱体式结构，将凸轮传动副、输出转台支撑轴承、输入连接端全部集成在封闭箱体内，既保证了传动部件的润滑密封，也提升了整体结构刚性，避免分体式安装带来的同轴度误差；箱体上下端面均设置安装固定孔位，支持正装、侧装等多种安装方式，适配不同设备的布局空间；传动凸轮采用高精度加工工艺，配合预压可调的支撑结构，可根据实际负载情况调整传动预紧力，消除长期运行后的磨损间隙，延长设备维护周期。

在外形尺寸与安装边界上，该装置整体结构紧凑，输出法兰的回转直径适配中小型多工位设备的转台尺寸需求，箱体底部的安装孔位采用标准孔距设计，可直接固定在设备机架的标准安装面上，输入端的电机连接法兰符合通用伺服电机、减速电机的安装尺寸规范，无需额外定制转接件即可完成装配；整体安装高度预留了电机接线、转台走线的空间，侧面的调节机构位置预留了足够的操作空间，方便现场调试时的参数调整，不会与周边设备机架、管线产生干涉，能够快速集成到各类非标自动化设备中，缩短设备的设计与装配周期。
