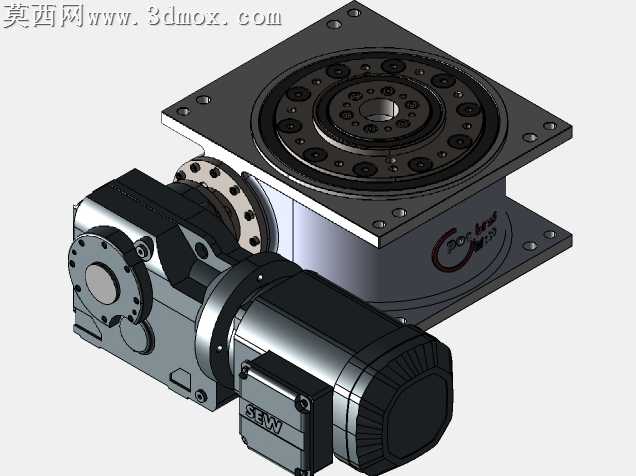

带SEW电机的凸轮分割器三维结构设计

这次做这个带驱动的凸轮分割器模型，是从装配逻辑视角切入的，一开始搭框架的时候就没想着先画单个零件，而是先把动力传递的路径捋顺——从SEW电机输出端到减速段，再到凸轮转位机构，最后到顶部的法兰安装面，每一段的配合公差先在脑子里过了一遍才动手。最开始纠结的是电机和分割器本体的连接段，一开始想直接把电机轴硬怼到凸轮输入轴上，后来翻了实际样本才发现中间还有个过渡的减速衔接箱体，要是省掉这部分，整个传动链的同轴度根本没法保证，建模的时候特意把衔接法兰的止口做了0.02mm的配合间隙，既符合实际装配的公差要求，也不会在软件里出现配合过定义的报错。处理顶部转盘安装面的时候，一开始把安装孔做的是均匀分布的光孔，后来想到实际用的时候这个面是要装工装转盘的，得兼顾不同规格的工装安装，就把外圈的四个安装沉孔做了稍大的避让余量，中间的定位止口特意留了凸台，方便装配的时候快速找正，不用反复调同轴度。曲面部分其实没做太多花哨的造型，电机外壳的散热筋一开始是用阵列做的，后来发现阵列出来的筋条端部太生硬，和电机端盖的衔接处有破面，就单独把每根筋条的端部做了小倒角过渡，渲染的时候光影打上去不会出现难看的硬边阴影。装配的时候最费时间的是内部凸轮和滚子的配合，一开始把滚子和凸轮槽的配合设成了完全重合，结果拖动转动的时候直接卡死死机，后来改成了间隙配合，给每个滚子留了0.01mm的活动量，转起来的时候就能真实模拟出实际分割器的间歇传动手感，不会有生硬的卡顿感。材质调试的时候，分割器本体的铸铝面一开始给的是亮面金属，后来觉得不对，实际工厂里用的分割器本体都是喷了哑光漆的铸铝，就把粗糙度调到了0.8，加了一点点细微的颗粒质感，电机部分的铸铁端盖和本体做了材质区分，接线盒的塑料面特意降低了反光度，顶部安装板的不锈钢面给了轻微的拉丝纹理，打光的时候用了侧45度的柔光，既能把安装板上的孔位细节照清楚，也不会在曲面衔接处出现过曝的白斑。做这个模型的时候特意没把内部结构全封死，侧面留了可以透视的窗口，能看到内部凸轮的轮廓，不管是做方案演示还是给新人讲间歇传动的原理，都能直接拖转动画看传动过程，不用再拆零件。其实一开始想把底部的安装脚做成可调节的，后来考虑到大部分场景里这个分割器都是直接锁在设备台面上的，可调脚反而会增加不必要的装配复杂度，就改成了带沉孔的固定安装面，既符合实际使用场景，也减少了冗余的零件数量，整个模型转起来的时候轻量化程度也够，不会出现卡顿。
