工业立式锥底粉尘过滤集尘装置

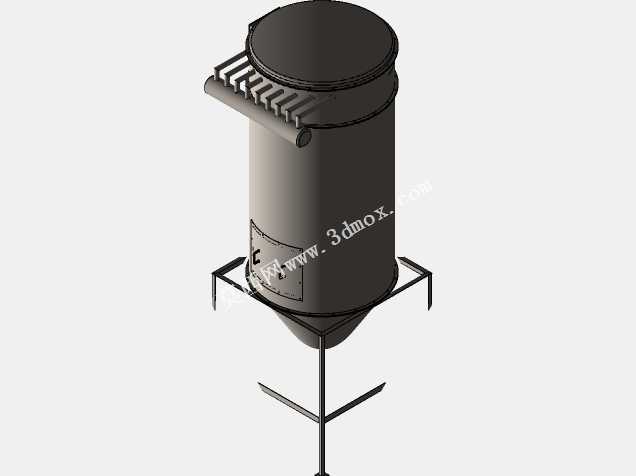

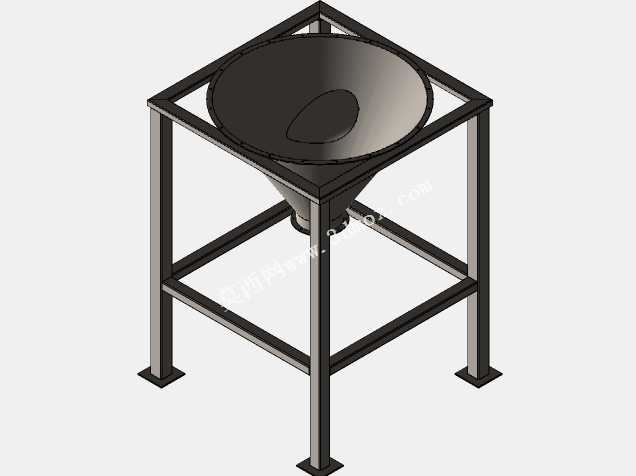

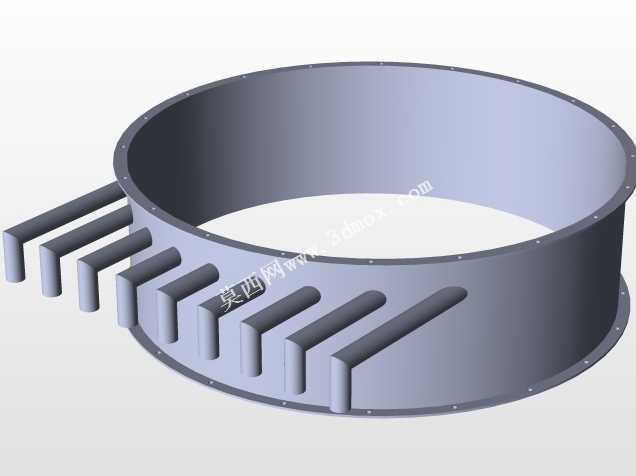

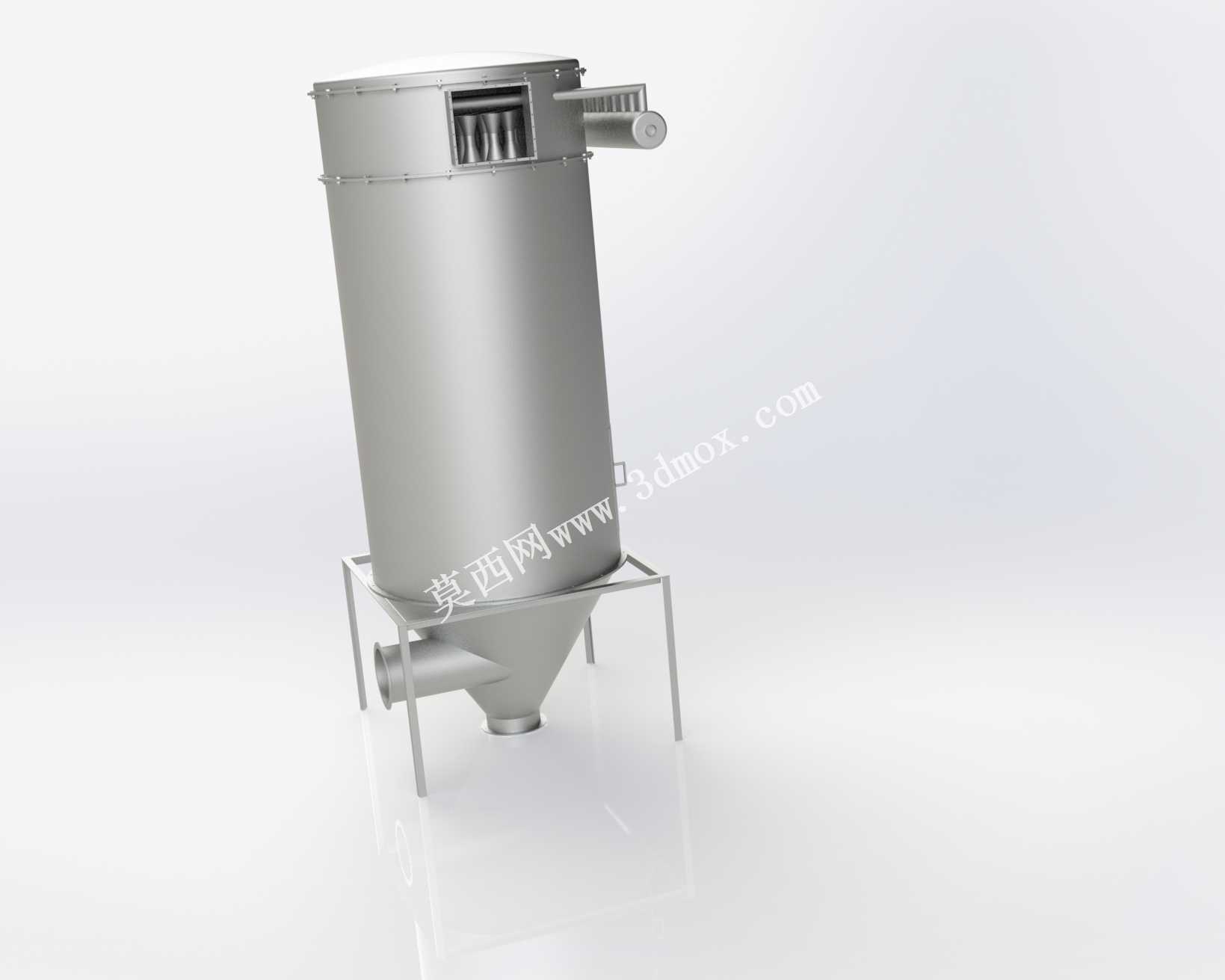

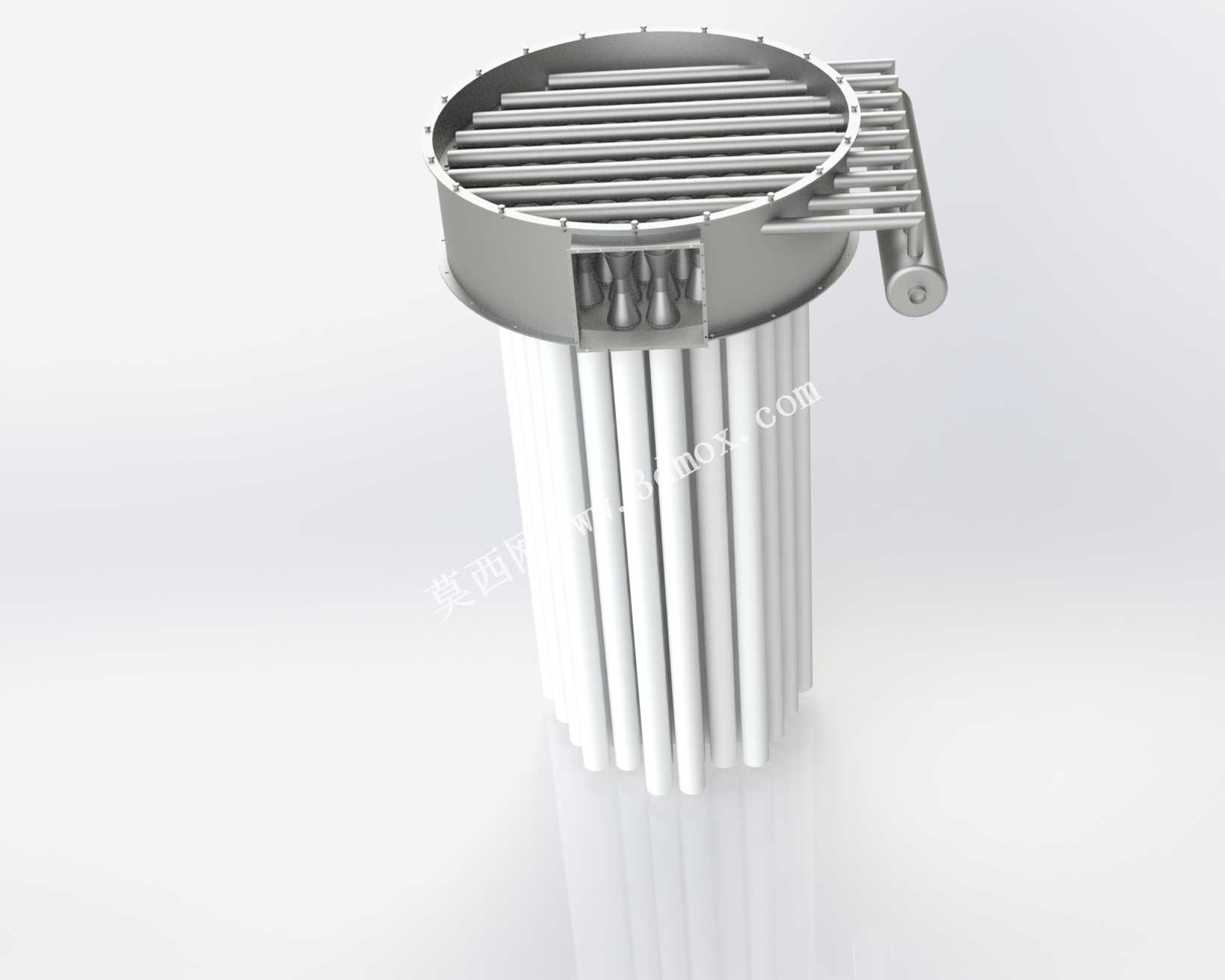

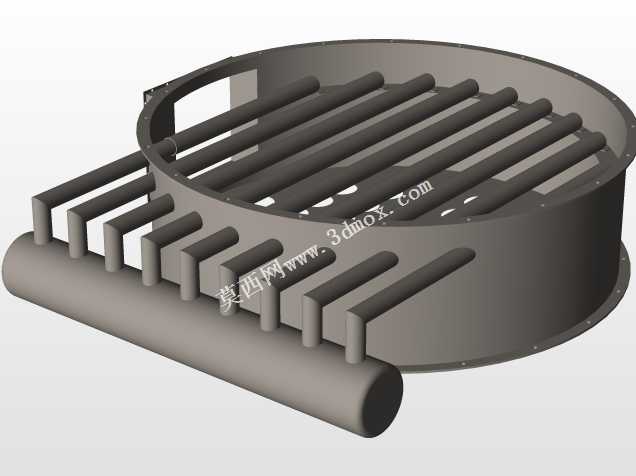

这款立式锥底结构的粉尘过滤集尘装置，主要面向木工加工车间、金属打磨工位、粉体物料输送工段、粮食加工产线等存在浮尘扩散风险的工业作业场景，核心作用是捕集含尘气流中的固体颗粒物，避免作业现场粉尘浓度超标，既保障一线操作人员的职业健康，也能降低粉尘堆积带来的设备磨损、安全隐患，同时可对部分有回收价值的工艺粉尘进行统一收集，减少生产物料的无谓损耗。设备整体采用上筒下锥的立式布局，上部直筒段为核心过滤腔室，内置多组过滤元件，含尘气流从筒体侧部的进气口进入腔室后，流速瞬间降低，大颗粒粉尘在重力作用下先行沉降，细微粉尘随气流穿过滤芯时被拦截附着在滤材表面，过滤后的洁净气流从筒体上部的排气结构引出，可直接排入车间或者接入后续排风系统；下部锥斗段为集尘区，沉降及滤材清灰掉落的粉尘会沿锥面滑向底部出料口，方便操作人员定期集中卸出收集的粉尘。设计过程中充分考虑了现场安装与运维的便利性，筒体侧面预留了检修开口，无需整体拆解设备即可完成内部滤材的更换与日常检修，侧部伸出的结构为脉冲清灰组件的安装位，可配套脉冲反吹系统实现不停机自动清灰，避免滤材堵塞导致过滤效率下降、风阻升高的问题；设备底部配置了四点支撑的金属支架，将锥斗底部抬离地面预留出足够的卸尘操作空间，支架与筒体采用焊接加筋的连接结构，可承受满负荷运行时的设备重量与气流振动，不会出现结构失稳的情况。从安装边界来看，设备整体为立式圆柱形态，占地面积小，对车间横向空间的占用率低，仅需在安装位置预留出对应直径的地面固定区域，同时在侧部检修口、进出风口、底部卸尘口位置预留足够的操作空间即可完成部署，适配多数现有产线的除尘改造需求，无需对原有车间布局做大幅调整；筒体与锥斗的衔接位置做了圆弧过渡处理，避免粉尘在夹角处堆积搭桥，保障粉尘滑落顺畅，所有外露结构均做了圆滑倒角处理，避免安装运维过程中出现磕碰划伤的风险。
