工业级立式离心分离设备结构设计

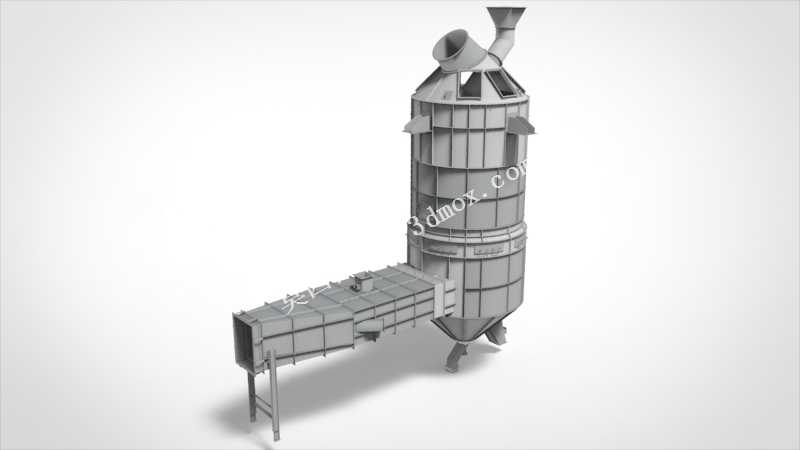

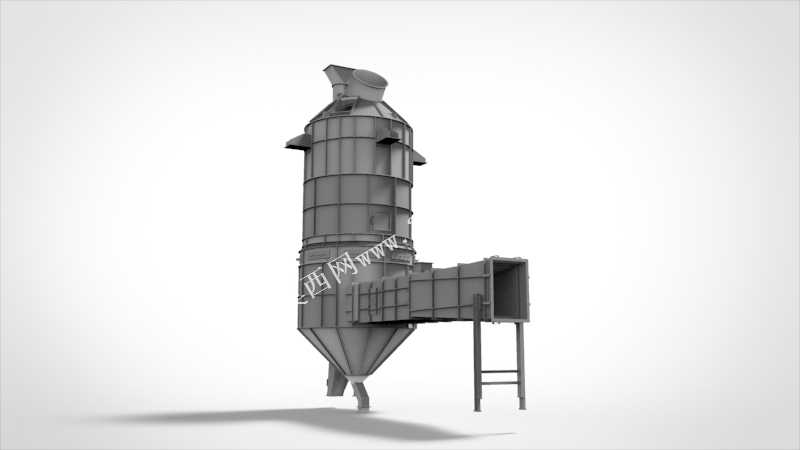

该离心分离设备主要应用于工业生产环节的含尘废气预处理、粉体物料气力输送分选、工业锅炉烟气初级除尘等场景，可在高粉尘浓度、高气流流速的工况下稳定运行，常作为布袋除尘、滤筒除尘等精过滤设备的前置预处理单元，能够有效降低后续精过滤设备的处理负荷，延长滤材使用寿命，减少运维更换成本。设备实际运行过程中，含尘气流从侧部水平设置的进料风道切向进入立式主罐体内部，依托离心力场作用实现不同密度介质的快速分离：密度较大的固体粉尘颗粒在离心力作用下被甩向罐体内壁，沿壁面滑落至罐体下部的锥状灰斗结构内，经灰斗底部的卸料结构排出收集；净化后的气流在罐体中心区域形成上升旋流，从罐体顶部的排气接口引出进入后续处理环节。从功能特性来看，该设备无易损过滤元件，运行阻力低，处理风量覆盖范围广，可适配高温、高湿、高磨琢性粉尘的处理需求，无需频繁更换内部耗材，日常运维仅需定期检查卸料结构的密封性能与罐体壁面的磨损情况即可。设计过程中，首先依据目标处理风量确定罐体的直径与有效高度，保证气流在罐体内拥有足够的停留时间，确保离心分离效率；侧部进料风道采用渐扩式截面设计，降低气流进入罐体时的局部阻力，同时保证气流切向进入的角度精准，避免干扰罐体内稳定的旋流场；罐体上部设置的导流结构可有效抑制上升气流的二次扬尘，减少已分离颗粒被气流重新夹带排出的概率；下部锥状灰斗的锥角经过精准核算，保证滑落的粉尘能够顺畅流向卸料口，避免粉尘在灰斗壁面架桥堆积；罐体外部设置的加强筋结构可提升罐体整体结构强度，适配负压运行工况下的受力需求，避免罐体出现变形漏风的问题。安装边界方面，设备整体采用立式落地安装形式，底部设置三个支撑脚，可直接固定于混凝土基础或钢制平台上，安装时需保证罐体整体垂直度偏差不超过千分之一，避免内部旋流场偏移影响分离效率；侧部进料风道可根据现场管道排布调整连接方向，顶部排气接口与下部卸料接口均预留标准法兰连接位，可直接对接上下游工艺管道与卸料装置，无需额外制作转接结构；设备周边需预留不小于一米的检修空间，方便日常对卸料结构、罐体壁面进行检查维护。
