手持式强光聚光照明工具内部结构设计

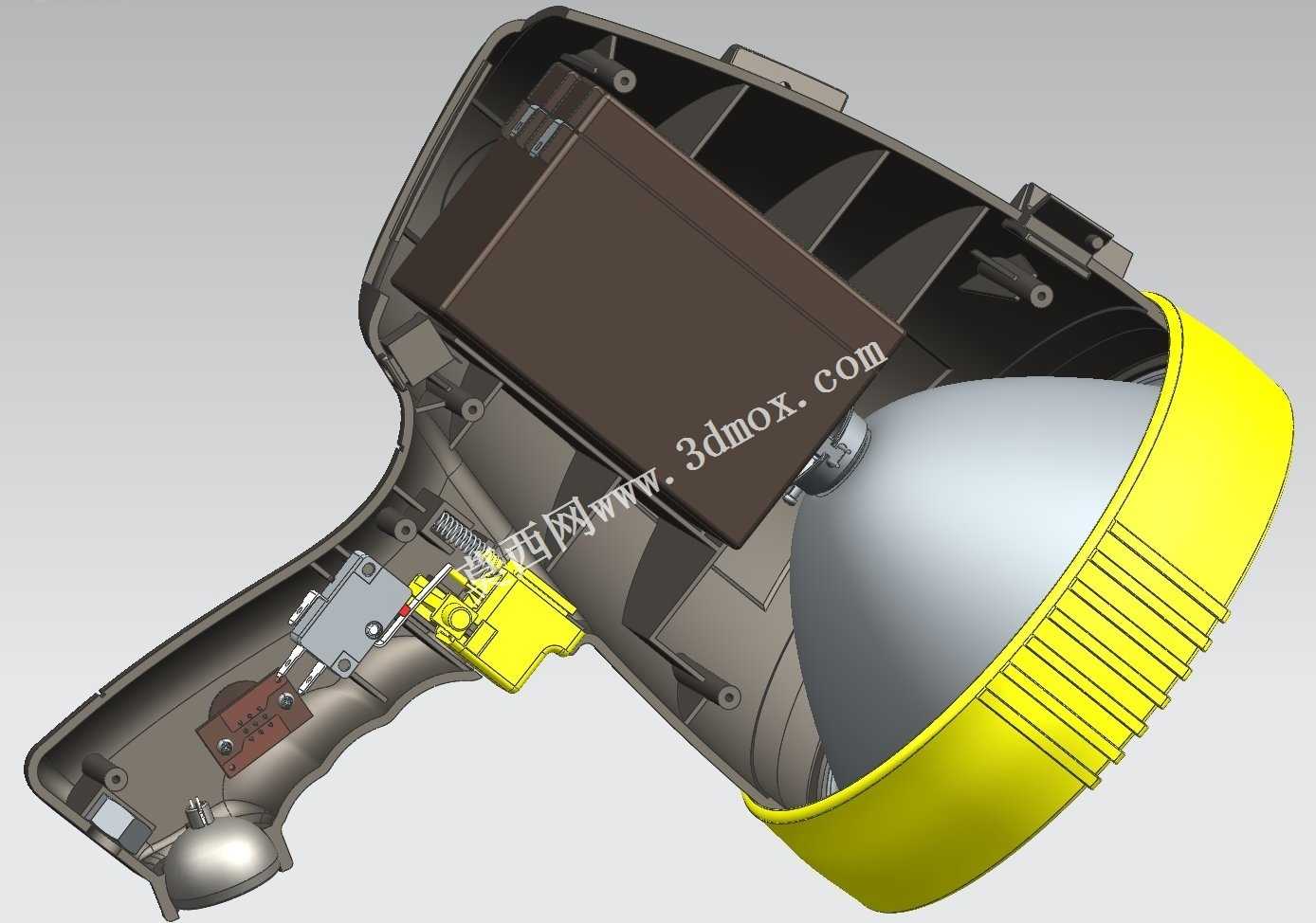

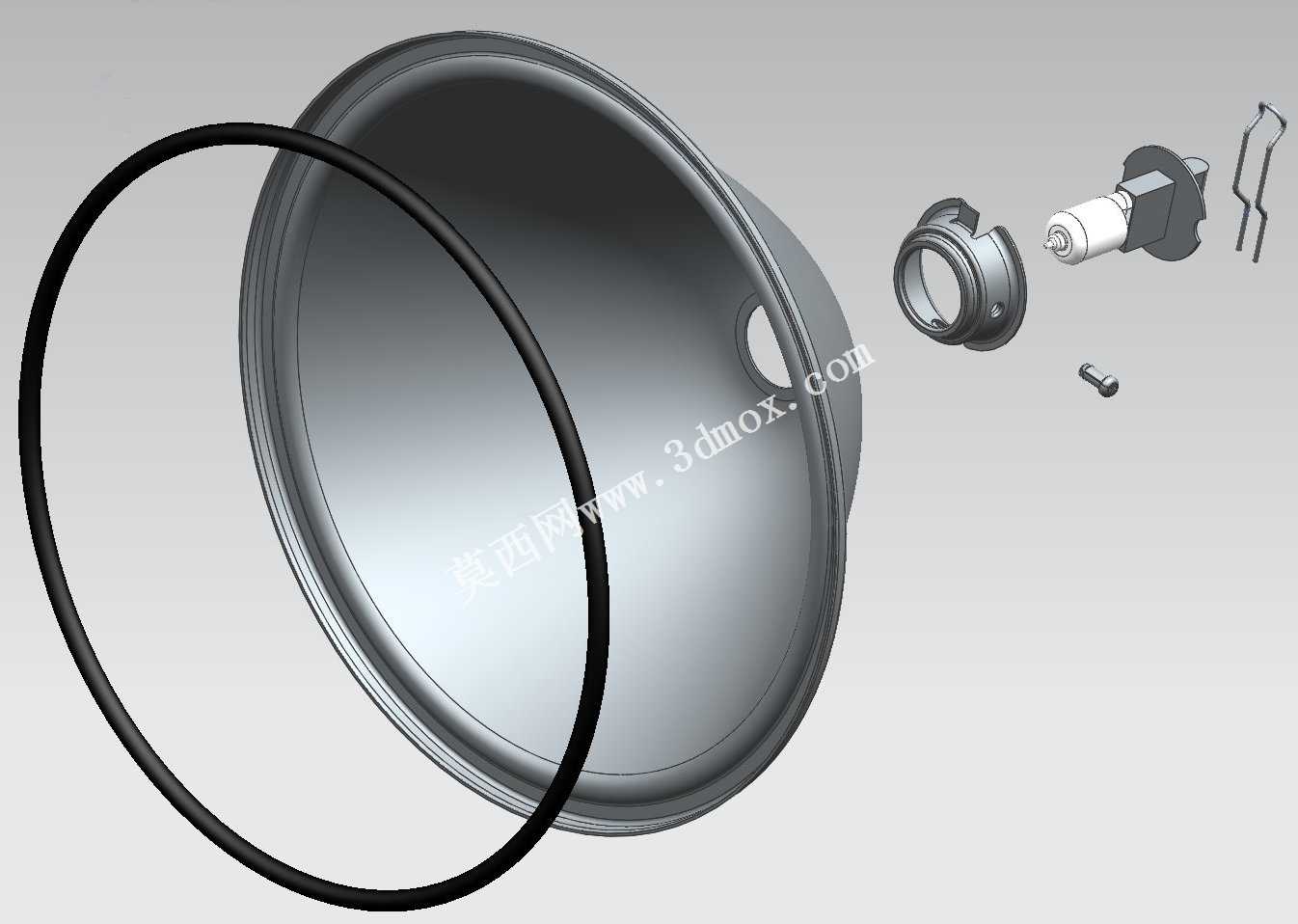

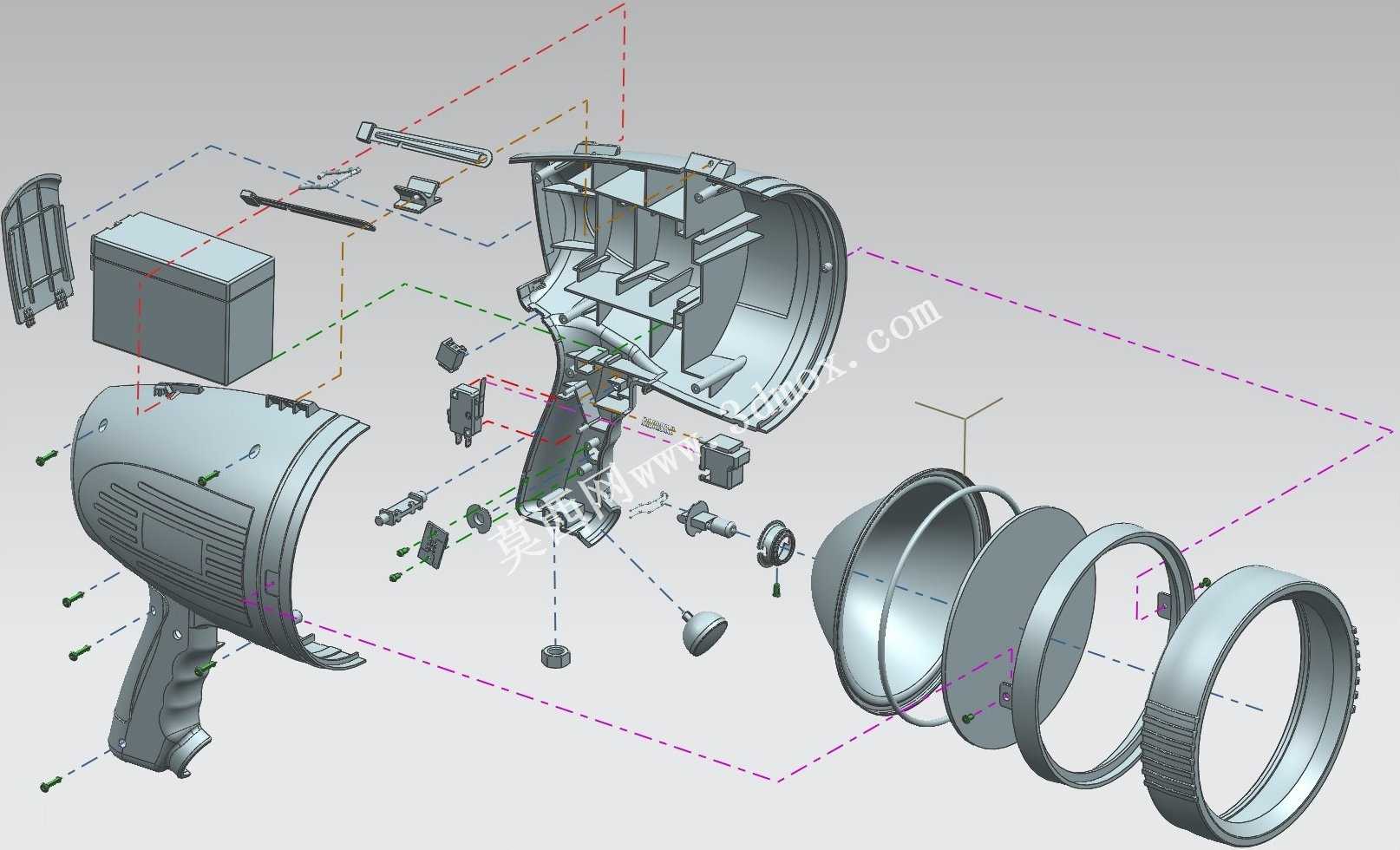

这款手持式聚光照明工具主要面向户外作业、应急抢修、野外勘探、夜间巡检等需要大范围强光照明的场景，能够在无外接电源的复杂环境下提供稳定的远距离集中照明，相比普通手持手电具备更高的光强输出与更长的续航能力，适配长时间户外作业、防汛应急、工矿巡检、夜间户外搜救等多种实际使用需求。产品整体采用枪式手持握把结构，符合人体工学握持姿态，长时间手持操作不易产生疲劳，灯头部分采用大口径聚光反光杯设计，能够将光源发出的光线进行高效汇聚，实现远距离定向投光，照明覆盖范围与中心照度都远高于普通民用手电。从内部结构设计来看，整灯共拆分29个独立组件，所有零部件的数字化建模精度控制在0.25毫米以内，完全满足后续开模生产、零部件替换、结构优化的加工需求，内部预留了完整的大容量电池仓空间，能够适配常规大容量储能电池组，保障长时间续航的供电需求，握把内部集成了完整的电路控制模块与按压式开关结构，开关位置设置在握把前端手指自然触碰的区域，操作时无需调整握持姿态即可完成照明档位切换与开关控制，电路模块周边设置了对应的绝缘隔离与固定结构，避免日常使用中的震动导致电路移位、接触不良等问题。灯头外圈采用防滑耐摔的硬质包裹结构，既能够提升灯头的抗冲击能力，避免跌落时损坏反光杯与光源组件，外圈的防滑筋结构也方便使用者快速拧动灯头完成光源更换、焦距调整等操作。整灯的外壳上下壳体采用卡扣加螺丝的双重固定方式，既保证了壳体连接的结构强度，也方便后期拆解维护、更换内部故障零部件，握把底部预留了挂绳安装结构，方便使用者在高空作业等场景下将灯具挂在手腕处，避免意外跌落。在安装边界设计上，所有内部组件都预留了足够的装配间隙，电池仓与电路仓之间设置了独立的隔离筋位，避免电池漏液、发热影响电路模块的正常运行，反光杯与壳体之间设置了定位卡槽，装配时能够快速定位，避免反光杯偏移导致聚光效果下降，所有零部件的安装位都做了对应的导向与防呆设计，生产装配时能够快速对位，降低组装难度，提升生产装配效率。
