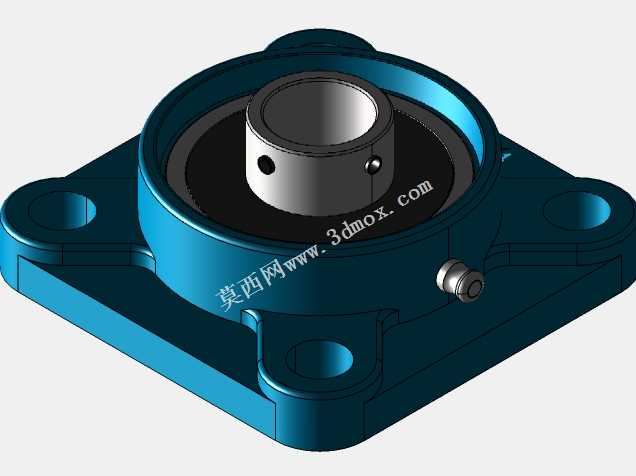

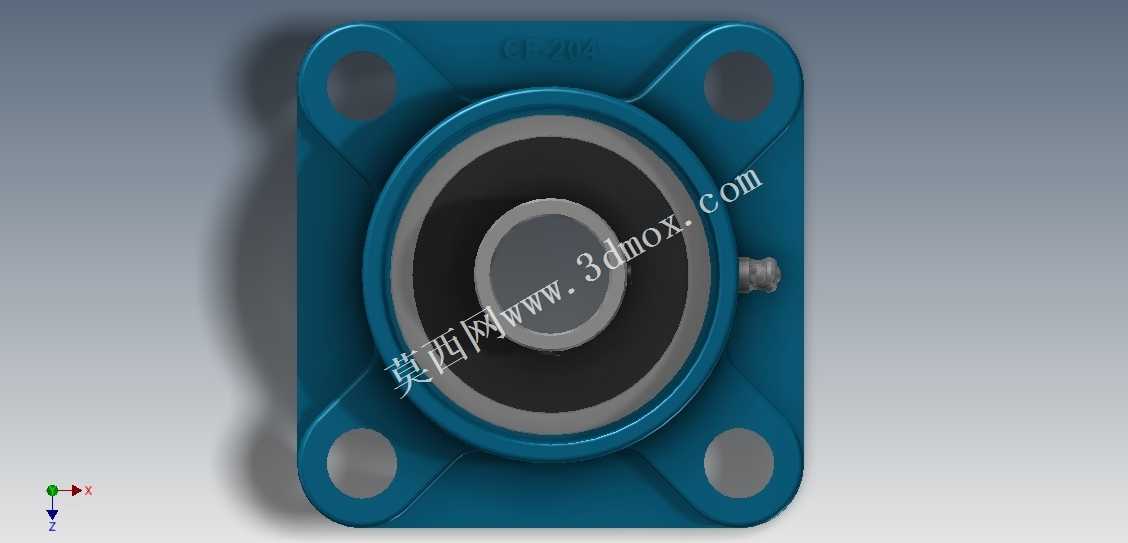

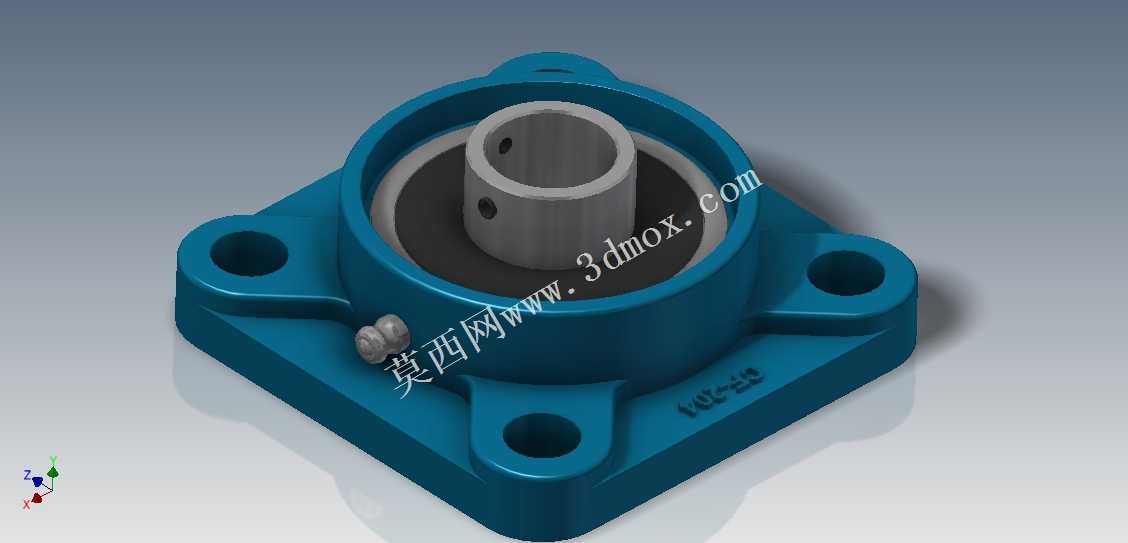

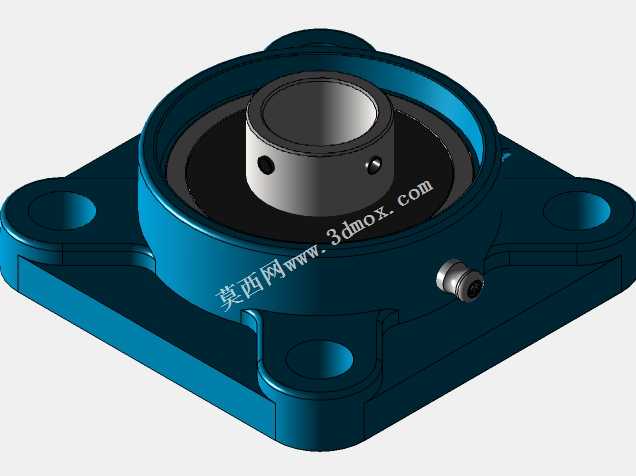

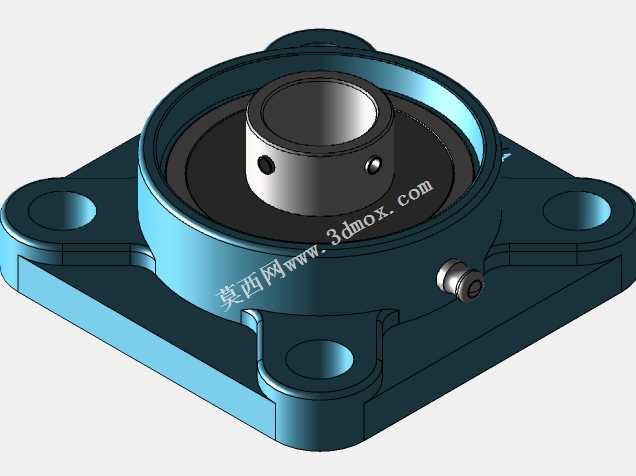

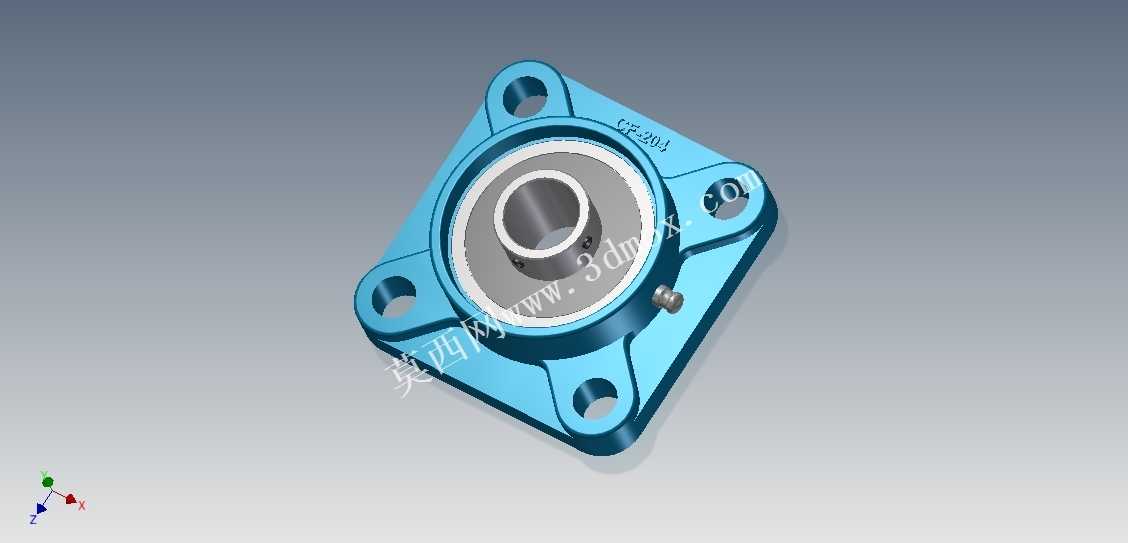

方形带座外球面UCF204垫块轴承结构

这款方形法兰式带座外球面轴承，是轻载传动场景中应用十分广泛的支承类零部件，常见于食品输送线、小型包装设备、纺织机械、农用辅助机具以及轻工自动化生产线的传动轴系当中，主要承担径向载荷为主、附带少量轴向载荷的旋转支承作用，能够为转动轴提供稳定的回转基准，补偿轴系加工安装过程中产生的轻微同轴度误差，降低轴系运转的摩擦阻力，减少转动过程中的能量损耗。

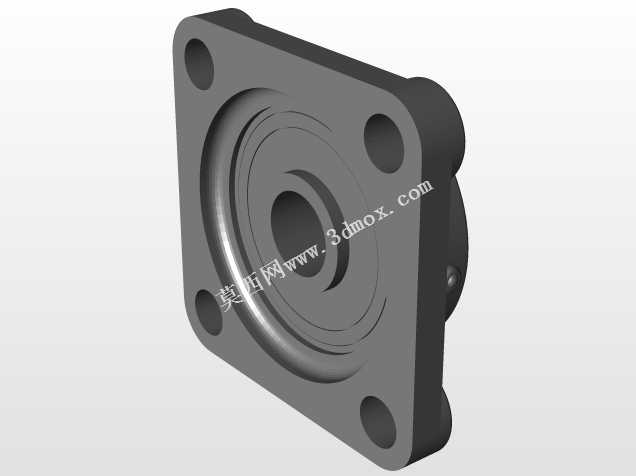

从功能特性来看，该款轴承采用带顶丝的锁紧结构，可通过座体侧方的紧定螺钉直接将轴承内圈与穿装的传动轴锁紧固定，安装操作便捷，不需要额外加工复杂的轴肩定位结构，对安装现场的加工条件要求较低；轴承座采用方形法兰结构设计，四个角位预留贯通安装孔，可直接通过螺栓将整个轴承单元固定在设备的安装立板或机架平面上，安装定位直观可靠，日常维护时仅需定期补充润滑脂即可维持较长的使用寿命，能适应多粉尘、轻度潮湿的常规工业作业环境。

在设计思路上，该款轴承单元采用轴承与座体一体化集成的设计逻辑，将外球面球轴承的调心特性与方形铸造座的刚性支承优势结合，轴承外圈的球面结构与座体的内凹球面配合，可在轴出现轻微挠曲变形或安装孔位存在小角度偏差时自动调心，避免轴承出现卡滞、偏磨的问题；座体的方形轮廓相比菱形座拥有更大的安装接触面积，支承刚性更强，能承受更高的径向载荷，同时四个安装孔对称分布，受力均匀，在水平、垂直甚至倾斜安装面都能获得稳定的固定效果。

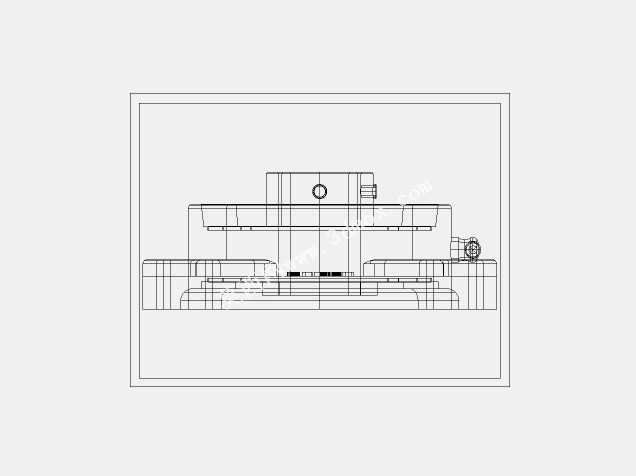

从安装边界与尺寸参数来看，该款轴承适配轴径为20mm的光轴，安装孔采用M10规格的螺栓进行固定，方形座的对角安装孔距符合行业通用的UCF204系列标准尺寸，安装时需要保证安装平面的平面度误差在允许范围内，锁紧顶丝时需对称分次拧紧，避免内圈出现偏斜导致轴系回转精度下降；轴承的中心高、座体总厚度都遵循通用互换标准，可直接替换同型号的老旧损坏轴承单元，不需要对原有设备的安装结构进行二次改造，大幅降低设备维护的配件更换成本与停机时长。在实际应用中，这类轴承常成对使用在传动轴的两端，共同为辊筒、带轮、链轮等转动件提供稳定支承，是中小型传动设备中性价比极高的基础支承部件。
