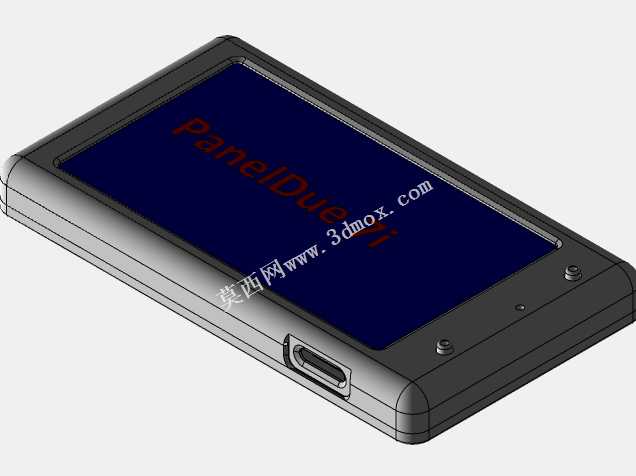

3D打印机用PanelDue 7i触控操作面板结构

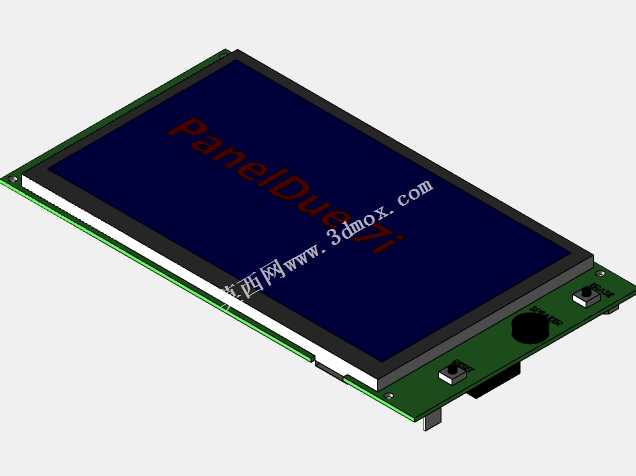

该触控操作面板是面向桌面级及工业级FDM 3D打印机开发的人机交互硬件，核心应用场景是为3D打印设备提供脱机操作、状态可视化、参数实时调整的交互入口，替代传统设备依赖电脑联机操控的模式，让操作人员可以直接在设备端完成打印任务启动、温度参数调节、运动轴点动控制、打印进度监控、故障信息读取等全流程操作，大幅提升设备使用的便捷性，尤其适配无固定电脑工位的车间生产场景、教育实训场景以及个人DIY创作场景。从实际用途来看，这款7英寸规格的操作面板是Duet系列3D打印机控制板的配套交互终端，能够直接与主控板通过通讯接口连接，实时同步打印过程中的喷头温度、热床温度、打印进度、剩余打印时长、运动轴坐标位置等核心数据，同时支持操作人员通过触控操作直接下发控制指令，无需反复往返设备与电脑端，在打印过程中出现翘边、堵头等异常情况时，可以直接在面板端触发暂停、退料、位置调整等应急操作，降低打印失败带来的耗材损耗。在功能特性设计上，这款面板采用一体化集成设计，将7英寸触控显示屏、驱动电路、通讯接口、固定安装孔位全部整合在单块PCB基板上，板载预留的功能按键与状态指示元件可以在触控操作之外提供快捷操作入口，即使触控功能临时出现异常也能完成基础的急停、确认操作；屏幕表面做了防刮耐磨的表层处理，能够适配车间多粉尘、频繁触碰的使用环境，PCB板边缘做了圆角处理避免安装过程中划手，板上元件布局避开了安装固定位，不会出现安装时元件被挤压损坏的问题。从设计思路来看，这款面板在开发阶段充分考虑了3D打印机的安装适配需求，整体采用薄型化设计，整体厚度控制在较低范围，不会过多占用设备的外壳内部空间，PCB板的外形轮廓做了规整化处理，四个角预留的标准安装孔位可以直接通过铜柱固定在3D打印机的外壳面板预留位上，屏幕显示区域与PCB板的边缘预留了足够的边框宽度，方便设备外壳做压边固定，无需额外设计复杂的固定支架；接口位置统一布置在PCB板的侧边缘，方便走线连接主控板，不会出现线材弯折过度导致接触不良的问题。在外形尺寸与安装边界上，这款面板的显示区域为标准7英寸长宽比例，PCB板的长宽尺寸匹配常规3D打印机操作面板的通用开孔尺寸，安装孔位的孔距符合行业通用的配套规格，能够直接替换同尺寸的其他型号操作面板，无需对外壳开孔做二次修改；板载元件的最高凸起高度控制在安全范围内，安装时面板背部与设备内部其他元器件预留2mm以上间隙即可，不会出现元件干涉、挤压短路的问题，屏幕正面与外壳安装面齐平，既可以避免灰尘进入设备内部，也能保持设备外观的整体整洁性。
