DIY可打印手持式CNC控制器操作外壳

这款手持式CNC控制器外壳，主要面向小型数控加工场景的DIY改装、桌面级CNC设备的手持操作需求设计，适配个人创客、小型加工工坊的日常机床操作场景，能够替代固定式操作面板，让操作人员可以近距离观察加工状态的同时完成参数调整、轴移动控制等操作，大幅提升小型CNC设备操作的灵活性，尤其适合桌面级雕刻机、小型数控铣床、DIY数控切割设备的配套使用，解决传统固定面板操作时需要反复往返设备与面板之间、无法近距离对刀调试的痛点。

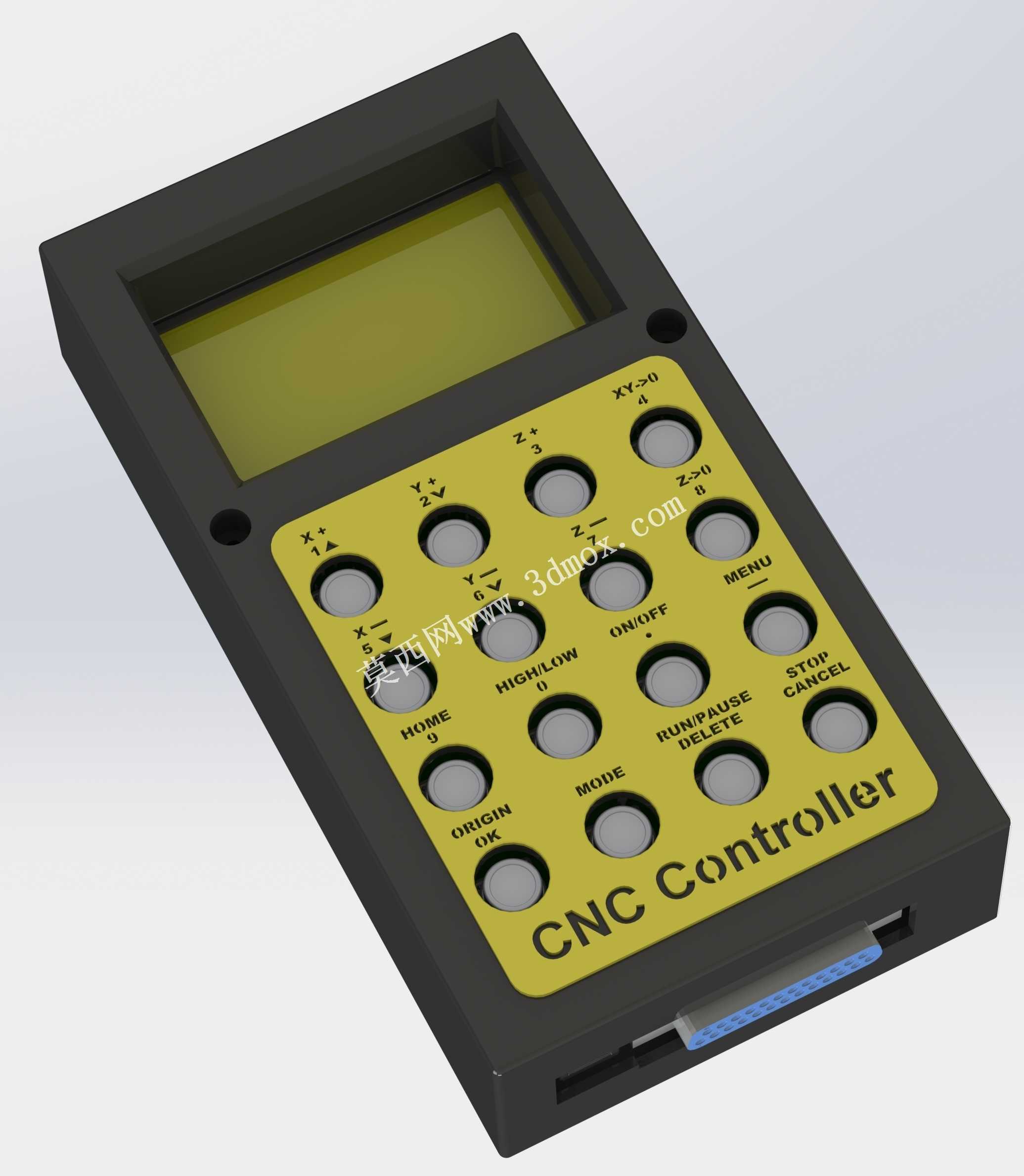

从实际用途来看，该外壳作为手持控制终端的承载结构，需要容纳LCD显示模块、16位功能按键矩阵、数据传输接口以及内部控制电路板，为核心电控元件提供防护，同时适配人手握持的操作习惯，让单手握持时拇指可以自然覆盖全部按键区域，长时间操作不易产生疲劳。外壳正面预留了矩形显示屏安装位，采用下沉式台阶设计，显示屏嵌入后表面与外壳上沿齐平，既可以避免日常使用中屏幕被刮蹭，也能减少加工环境中切削粉尘、切削液溅入屏幕缝隙的风险。

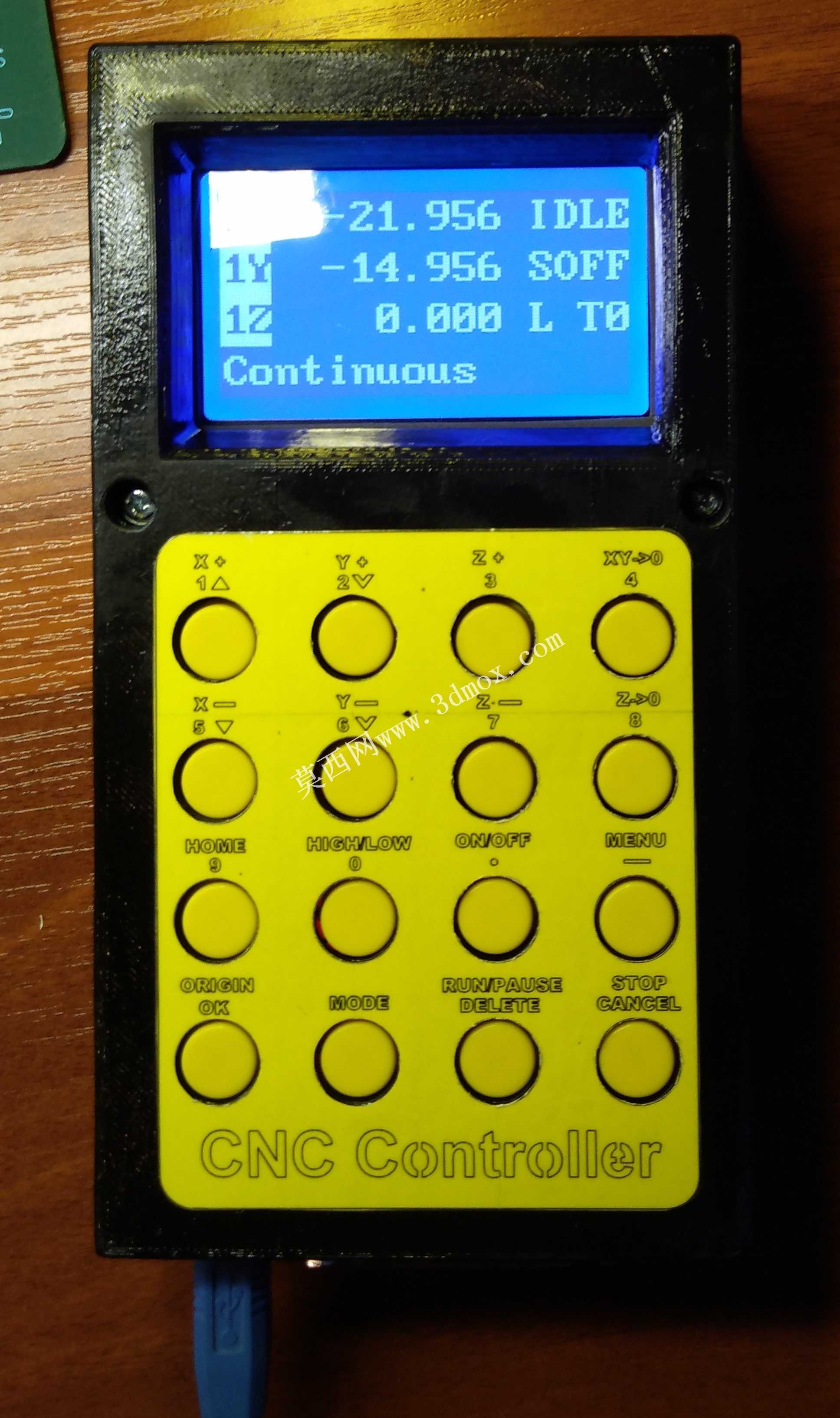

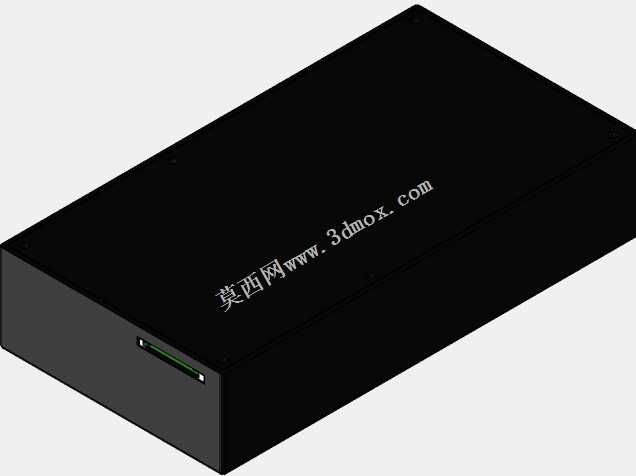

功能特性层面，按键区域做了分区布局，将轴移动控制按键、功能切换按键、模式选择按键、启停删除按键按照操作逻辑排布，X/Y/Z轴的正负向移动按键集中在左上区域，原点设置、高低速切换、模式切换按键排布在中部，菜单、启停、取消删除等功能按键设置在右侧，符合操作人员的操作记忆逻辑，减少误触概率。外壳底部预留了数据接口的开槽，适配扁形排线接口的插拔，接口边缘做了圆角过渡处理，避免插拔线材时刮损线皮。外壳四角设置了沉头安装孔，上下壳合模后可以通过螺丝紧固，接缝处做了错位止口设计，合模后缝隙均匀，能够阻挡大部分加工粉尘进入壳体内部。

设计思路上，整体采用方正带圆角的造型，在保证内部元件安装空间的前提下尽可能压缩整体体积，壳体壁厚均匀，适配FDM3D打印的工艺要求，避免打印过程中出现翘曲、填充不均的问题，同时壁厚设置兼顾了结构强度与打印耗材成本，日常手持跌落不易出现壳体开裂。按键孔位采用统一的圆形通孔，孔位边缘做了0.2mm的倒角处理，安装按键后按键与孔位的间隙均匀，按键按压行程不受壳体阻碍，回弹顺畅。

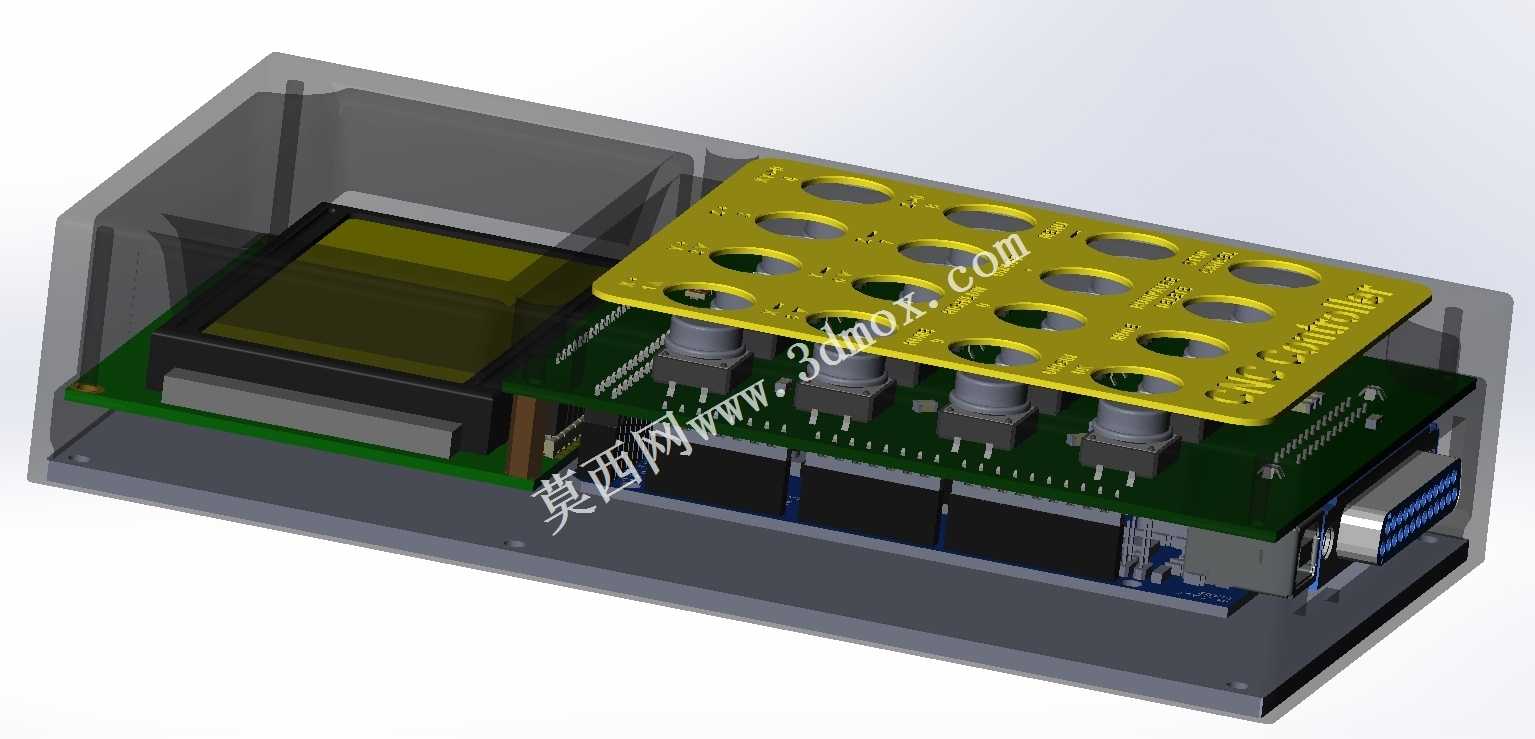

外形尺寸与安装边界方面，整体长宽高适配成年人单手握持的尺寸范围，显示屏安装位的尺寸适配常用的12864液晶显示模块，按键孔位的直径与间距适配常用的轻触按键安装尺寸，内部腔体预留了电路板固定柱的位置，固定柱高度与电路板安装孔位精准对应，不需要额外做结构修改就可以完成内部元件的装配，底部接口开槽的位置与内部电路板的接口位置完全对齐，装配后线材可以顺畅引出，不会出现线材弯折、接口对位不准的问题。
