XT90公母头连接器内外螺纹结构设计

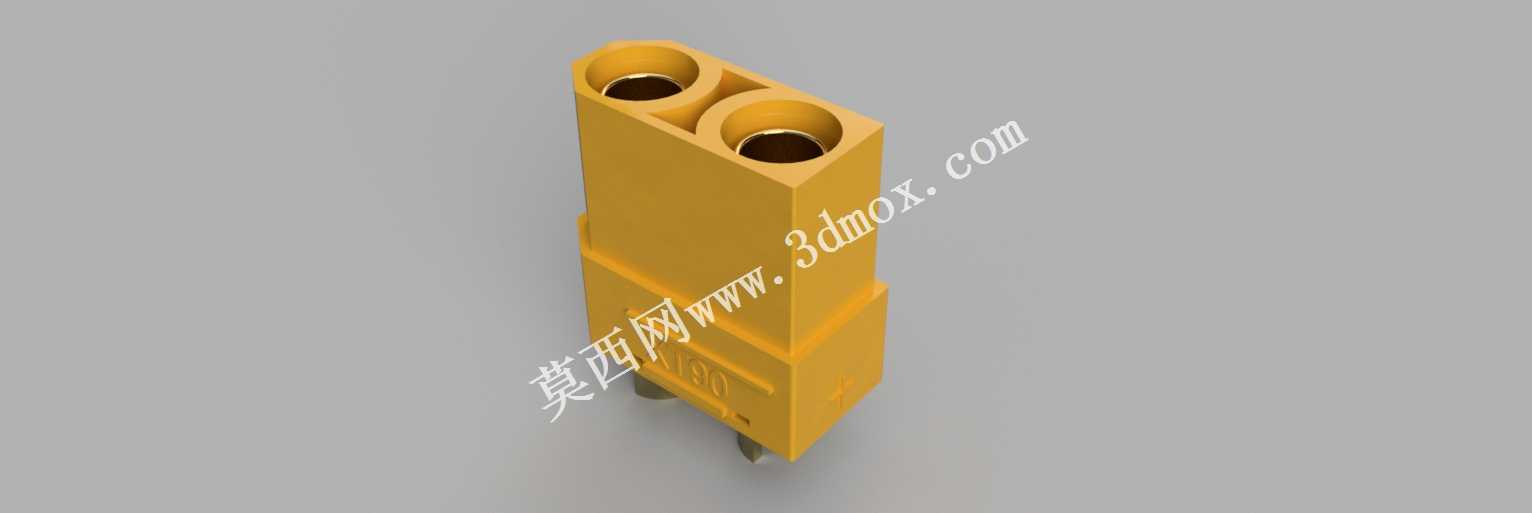

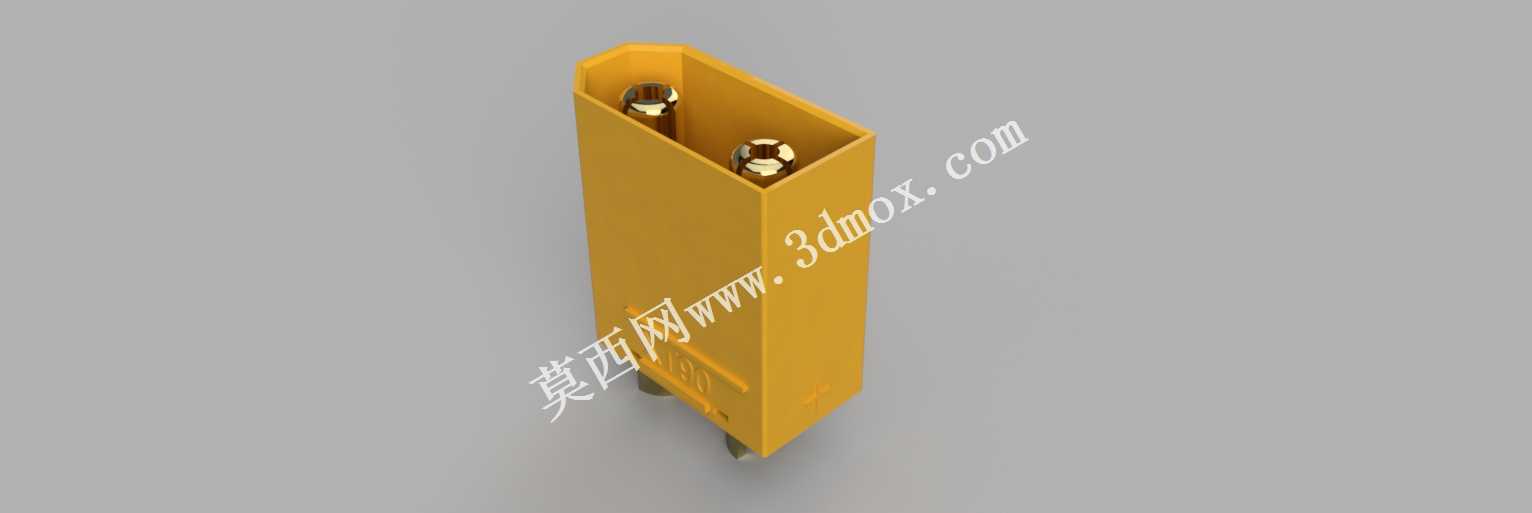

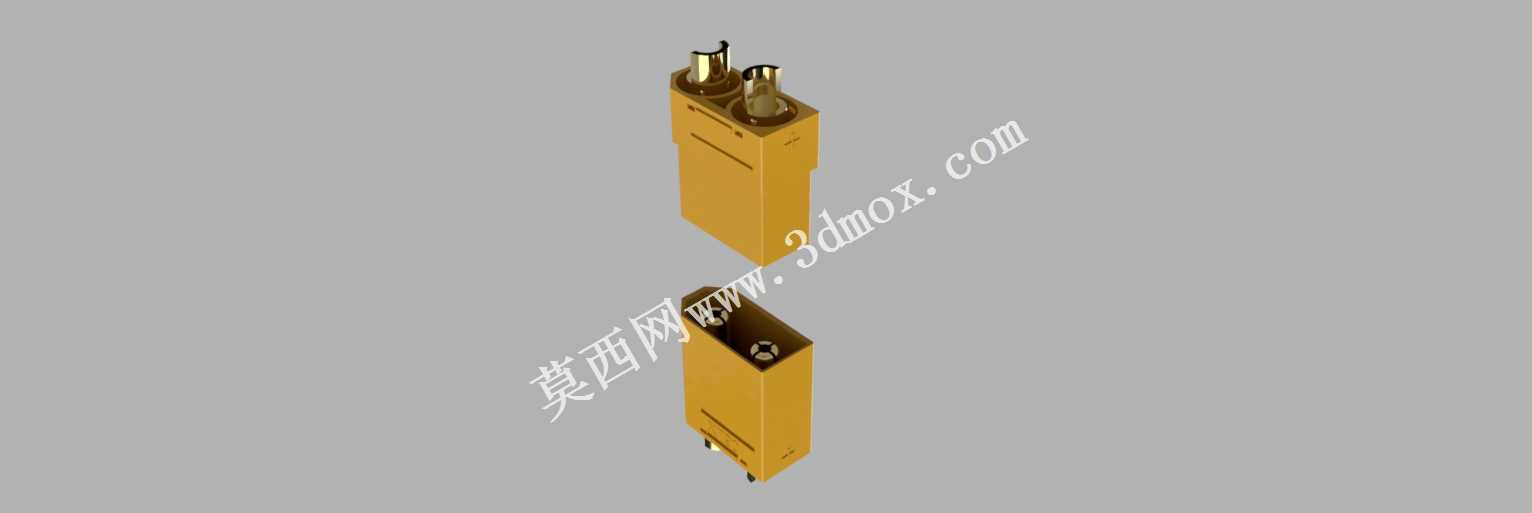

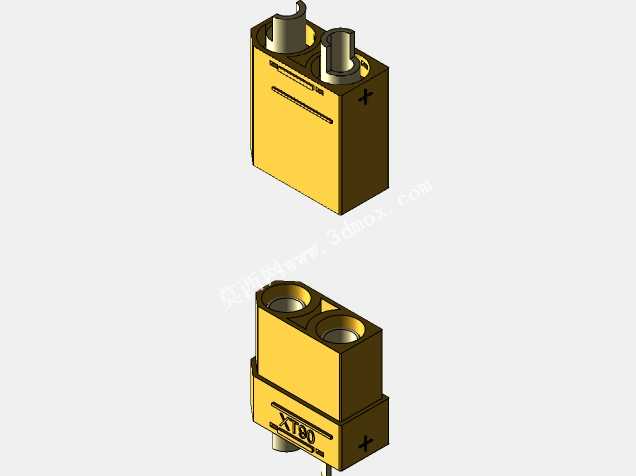

XT90连接器作为大电流接插组件，广泛应用在航模动力系统、电动代步工具、大功率储能设备、无人机动力回路等需要稳定传输大电流的场景中，能够在频繁插拔、振动工况下保持可靠的电气连接，避免接触不良引发的打火、压降过大等问题，是动力传输链路里的核心连接部件。本次设计完整覆盖了XT90连接器的公头与母头部分，重点对内外螺纹配合结构做了精细化还原，能够满足实际装配中的连接紧固需求，避免接插后受外力拉扯出现松脱的情况。从功能特性来看，该连接器采用防呆式外形设计，外壳做了定向限位结构，能够避免公母头反插导致的极性接反问题，保护后端用电设备不会因反接出现损坏；内部的接插端子采用大接触面积的包覆式设计，能够承载持续大电流通过，降低接触电阻带来的发热问题，适配高倍率放电的动力供电场景。在设计思路上，首先围绕接插配合的公差边界做了严谨设定，公头与母头的插拔力度控制在合理区间，既保证接插后有足够的保持力不会意外脱落，又不会因为插拔阻力过大导致使用不便；内外螺纹的配合精度按照常用接插件的紧固标准设定，螺纹旋合长度足够保证连接强度，同时在外壳与端子的配合位置做了限位台阶，避免端子装配后出现轴向窜动，影响接插对位精度。外形尺寸方面，整体外壳采用长条形绝缘结构，外部轮廓做了圆角过渡处理，没有尖锐棱角，避免装配时划伤操作人员或周边线材；安装边界上预留了足够的接线空间，尾部的线材入口位置做了锥度导向，方便粗线径动力线的穿入与焊接固定，外壳的外部尺寸适配常规XT90的安装固定位，能够直接替换同规格的现有连接器产品，不需要额外修改安装结构。绝缘外壳采用耐温绝缘材质设计，能够隔绝相邻端子的电气间隙，避免大电流工况下的击穿风险，同时外壳的壁厚做了均匀化处理，在保证结构强度的前提下尽可能控制整体重量，适配航模、无人机这类对重量敏感的应用场景。端子部分的定位结构做了强化设计，在长期插拔使用后不会出现端子偏移、松动的问题，能够维持稳定的接触压力，保证全生命周期内的连接可靠性。
