3.5mm贴片式音频插孔连接器结构设计

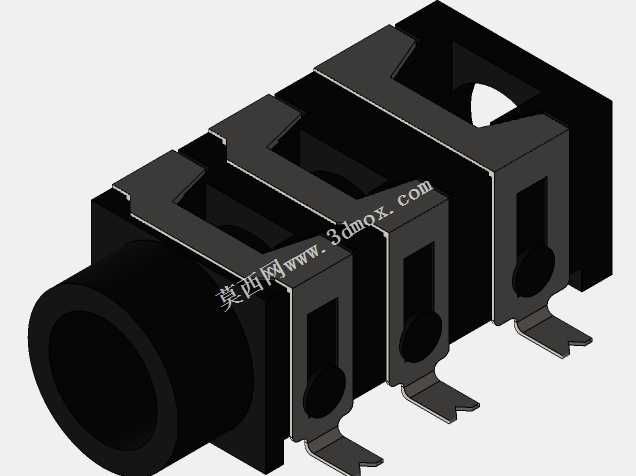

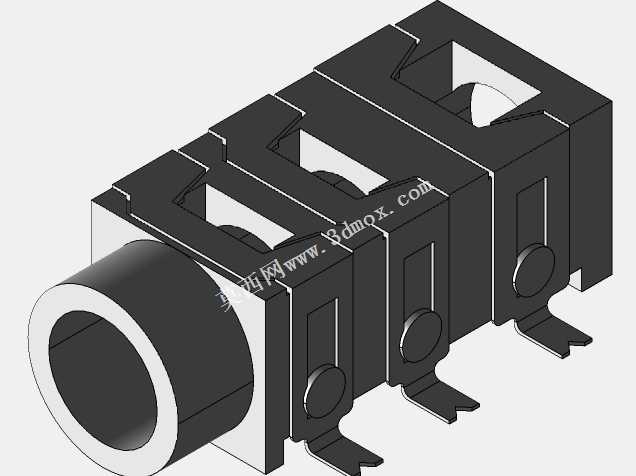

这款贴片式3.5mm音频插孔，是消费电子、工控音频终端、车载影音系统领域应用极广的板载连接部件，主要承担模拟音频信号的传输接驳功能，可匹配标准3.5mm三段式、四段式音频插头，实现耳机、外置麦克风、外接音频输入设备与主板电路的稳定连通，是各类带音频输入输出功能的PCB板载核心接插件之一。从实际应用场景来看，这类插孔广泛部署在便携音频播放器、桌面声卡、工控语音播报终端、车载中控面板、家用智能音箱、小型通讯设备的电路板上，承担音频信号的导通与插拔固定作用，需要在数千次插拔循环后依旧保持接触电阻稳定、引脚无松脱、信号传输无杂音的可靠性能。从产品功能特性来看，这款插孔采用沉板贴片式安装结构，自带多组弹性接触弹片，弹片采用高弹性铜合金基材冲压成型，表面做镀镍镀金处理，既保证插拔时的弹性夹持力，避免插头松动脱落，又能降低接触电阻，减少音频信号传输过程中的损耗与底噪，同时自带定位柱与焊盘固定结构，过回流焊时不会出现偏移浮高问题。从设计思路层面，这款插孔采用卧式侧插布局，整体结构紧凑，充分考虑PCB板上的空间占用问题，外壳采用耐高温绝缘塑胶基材，可承受SMT回流焊的高温工况不会变形，金属屏蔽外壳包裹核心接触组件，既可以提升结构强度，又能屏蔽外界电磁信号对音频传输的干扰，避免出现电流杂音、信号串扰问题。弹片的弯折角度与接触行程经过反复校核，插头插入时的插拔力控制在合适区间，既不会因为插拔过紧导致用户操作费力，也不会因为夹持力不足导致插头受外力拉扯时轻易松脱。从外形尺寸与安装边界来看，这款插孔整体长度适配常规3.5mm插头的插入深度，安装时在PCB上预留对应的焊盘位置与定位孔即可，沉板设计可以降低整体安装高度，适配超薄型设备的内部空间要求，引脚间距符合常规SMT生产的工艺要求，不会出现连锡、虚焊等生产问题，插孔前端的导向倒角设计，可以引导插头顺利插入，避免用户盲插时损坏内部弹片结构，整体结构兼顾了生产便利性、使用可靠性与空间适配性，能够满足多数板载音频接驳场景的使用需求。
