电动汽车用Etek直流无刷电动机三维设计

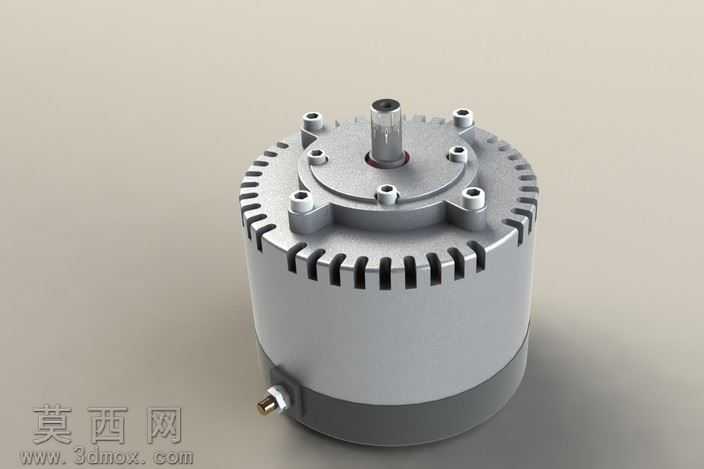

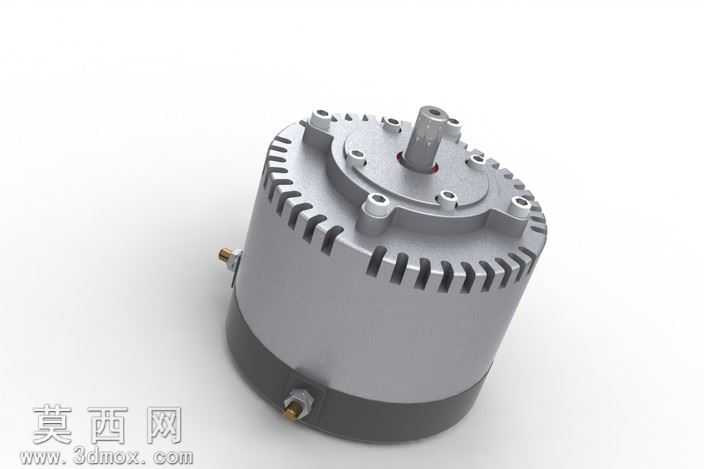

本模型为电动汽车适配的Etek直流无刷电动机三维建模作品，建模阶段依托三维参数化设计逻辑完成全尺寸还原，首先对电机的核心结构进行分层拆解：前端盖部分精准还原了六处安装凸台的定位尺寸、中心输出轴的轴径与伸出长度，凸台上的螺纹孔特征严格按照实际装配规格绘制，保证安装位的装配匹配度；机壳部分完整复刻了周向均匀分布的散热槽结构，每一处散热槽的开槽深度、槽宽、排布间距都经过尺寸校准，还原真实电机的散热结构设计，机壳表面做了哑光金属质感的材质区分，底部的接线端子结构单独建模，还原端子的金属接头与绝缘基座的分层结构，清晰呈现接线部位的装配关系。后端盖与机壳的衔接处做了贴合的止口结构设计，还原电机壳体的密封装配逻辑，输出轴部分还原了轴端的定位孔与轴身的台阶结构，匹配实际传动连接的装配需求。渲染阶段采用工作室均匀布光方案，主光源从侧上方打亮电机主体，突出散热槽的凹凸结构与金属壳体的质感，辅助光源补亮底部接线端与暗部细节，避免结构阴影过深丢失特征，材质分配上区分了不同部件的质感：机壳采用铸铝哑光金属材质，还原真实电机壳体的磨砂金属质感，端盖安装凸台做了轻微的机加工亮面处理，输出轴采用光亮钢材材质体现传动轴的加工精度，接线端子的绝缘部分采用深色工程塑料材质，金属接头做了镀镍亮面质感区分，不同材质的粗糙度、反光度参数经过反复调试，让渲染效果贴近真实工业产品的视觉表现。设计过程中优先保证结构的完整性与装配合理性，所有特征均按照直流无刷电机的实际生产结构绘制，没有冗余的装饰性特征，既可以作为电动汽车动力系统的配套部件用于整车装配仿真，也可以作为直流无刷电机结构教学的演示模型，帮助学习者直观理解这类电机的外部结构、安装点位与散热设计逻辑，模型的各部件均做了独立的特征分组，支持后续的结构拆解、工程图导出与装配干涉检查等拓展操作。
