MAXON24V80W直流电机三维结构设计

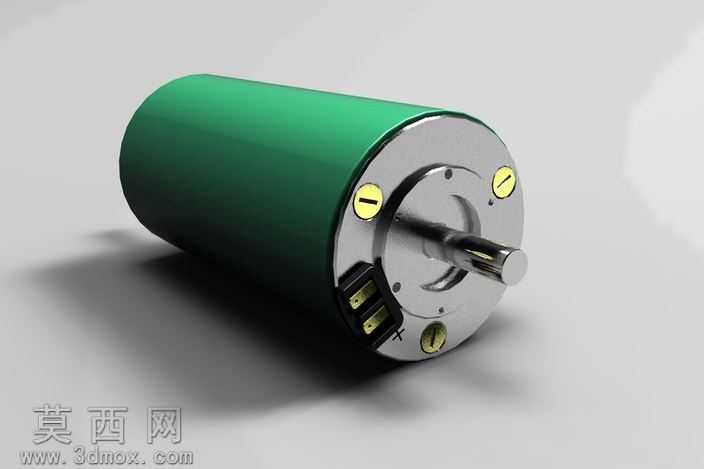

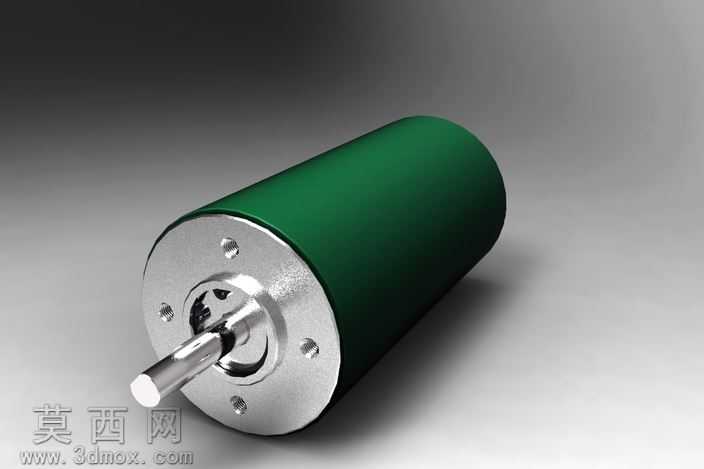

本模型为MAXON品牌24V额定电压、80W额定功率的直流有刷电机三维建模成果，建模阶段严格遵循原厂提供的实物尺寸参数，在SolidWorks软件中完成全参数化特征构建，从基础的旋转凸台、拉伸切除特征入手，先搭建电机定子外壳、前端盖、后端盖、输出轴、换向器、电刷组件、绕组铁芯、永磁体、接线端子、紧固螺丝等核心零件的独立模型，每个零件的尺寸公差、装配间隙均参考实际电机的生产装配标准设置，确保各零件间的配合关系符合真实产品的装配逻辑。建模过程中对电机的细节结构做了精细化还原：外壳采用圆柱筒体结构，表面做哑光绿色涂装质感处理，还原实物的金属外壳喷塑效果；前端盖采用镀锌金属材质，表面设置一字槽紧固螺丝、中心轴承安装位、输出轴伸出孔，输出轴做金属镀铬高光质感处理，还原轴端的铣扁定位结构；后端集成电刷组件与接线端子，端子部分做黑色绝缘塑料与金属导电片的分层材质区分，还原接线位的极性标识细节。完成零件建模后，在装配体环境中按照实际电机的装配顺序完成组件配合，通过同轴心、重合、距离等配合约束固定各零件的相对位置，同时预留了转子组件的旋转自由度，可直观展示电机的转动结构逻辑。渲染阶段采用工作室光照环境，通过环境光、主光源、补光的多光源组合，突出金属部件的高光反射、塑料部件的哑光质感、绿色外壳的细腻漆面效果，阴影设置采用软阴影模式，让模型呈现出接近实物拍摄的真实视觉效果。设计过程中重点还原了该款电机的核心性能对应的结构特征：4000转额定转速对应的转子动平衡结构设计、持续扭矩输出对应的永磁体排布方式、接线端子的快接结构设计，整体模型结构完整，细节还原度高，可用于机电一体化设备的动力部件选型参考、自动化设备装配仿真、电机原理教学演示等场景，能够直观展现小型直流有刷电机的内部构造与外部装配特征，为相关机电产品的设计开发提供精准的三维模型支撑。
