M3螺母自动送料拧紧紧固设备

在消费电子、小型家电、低压电器等精密产品的装配产线中，M3规格螺母的上料与拧紧是极为常见的装配工序，传统人工取放螺母配合电批拧紧的作业模式，不仅效率低下，还容易出现螺母漏放、歪斜锁付、扭矩不达标等品质问题，难以匹配高速量产线的节拍要求。这款螺母紧固机构正是针对这类小规格紧固件的自动化装配需求开发，核心解决M3螺母从散料状态到精准锁付工位的全自动流转与拧紧作业，可直接集成到各类半自动装配工作站或全自动装配流水线中，替代人工完成重复性的螺母锁付工序，大幅降低装配环节的人工成本，同时提升锁付一致性与产品装配良率。

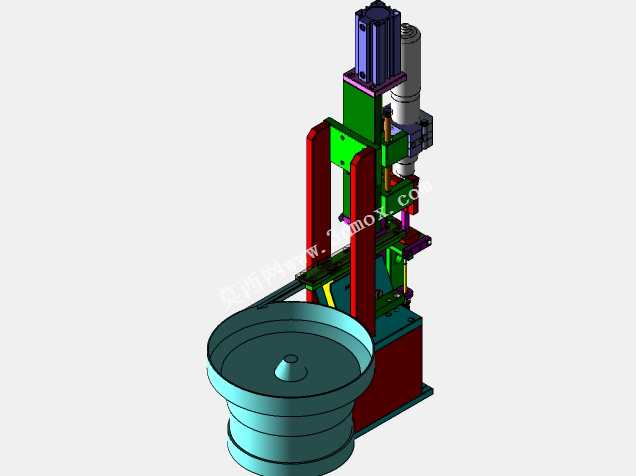

整套机构采用立式集成化布局设计，左侧配置标准振动盘作为散料排序单元，利用振动送料原理将杂乱堆放的M3螺母按照统一姿态排序，通过直振送料轨道将螺母逐个输送至锁付工位的待取料位置，避免人工排料的繁琐操作。主体机架采用立式方通焊接结构作为承载基础，锁付执行单元搭载于垂直升降滑台上，可根据待装配产品的螺母安装高度调整升降行程，适配不同厚度工件的锁付需求；锁付头带螺母吸附定位结构，可精准承接送料轨道输出的螺母，在升降滑台带动下行至工件安装位时，配合旋转动力输出设定扭矩完成螺母拧紧作业，全程无需人工干预螺母的取放与对位。

从安装边界来看，整套机构的横向占用空间集中在振动盘与主体机架区域，振动盘直径适配M3小规格螺母送料需求，整体占地面积紧凑，无需对现有产线做大规模改造即可完成布设；设备的垂直高度可根据锁付行程需求做适配调整，安装时仅需固定机架底部安装孔位，对接工件定位工装与控制信号即可投入使用。设计过程中充分考虑了小规格螺母送料的卡料风险，送料轨道做了针对性的防卡料结构优化，轨道宽度与螺母外形尺寸精准匹配，避免螺母在送料过程中出现翻转、卡滞问题；锁付单元配置扭矩反馈结构，可根据不同产品的锁付要求设定拧紧扭矩，避免扭矩过大损伤工件螺纹或扭矩过小导致螺母松动，有效保障每一次锁付作业的品质稳定性。该机构可适配各类需要批量锁付M3螺母的装配场景，无论是独立式单工位锁付作业，还是接入流水线配合其他装配工序完成全自动化装配，都能稳定发挥性能，大幅提升小规格紧固件装配环节的自动化水平。
