六轴运动数控控制器整机结构设计

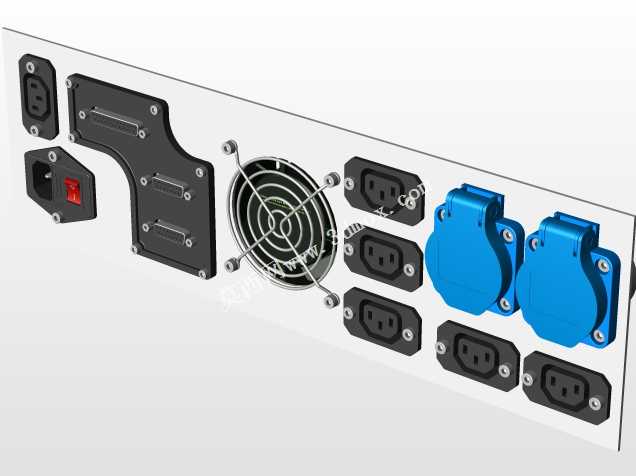

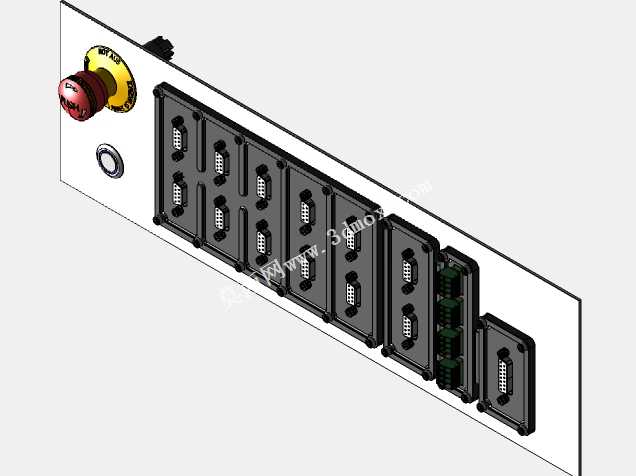

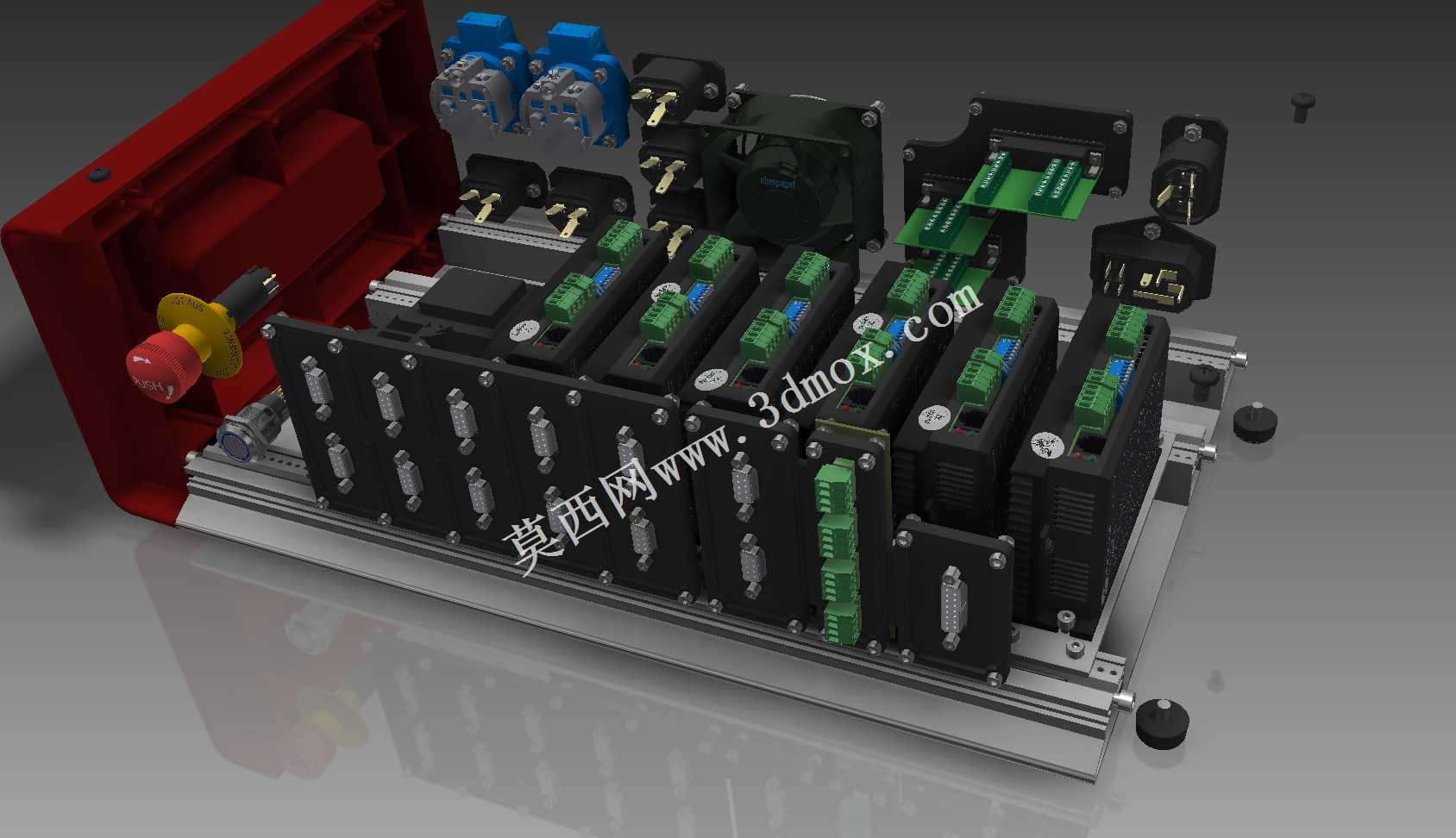

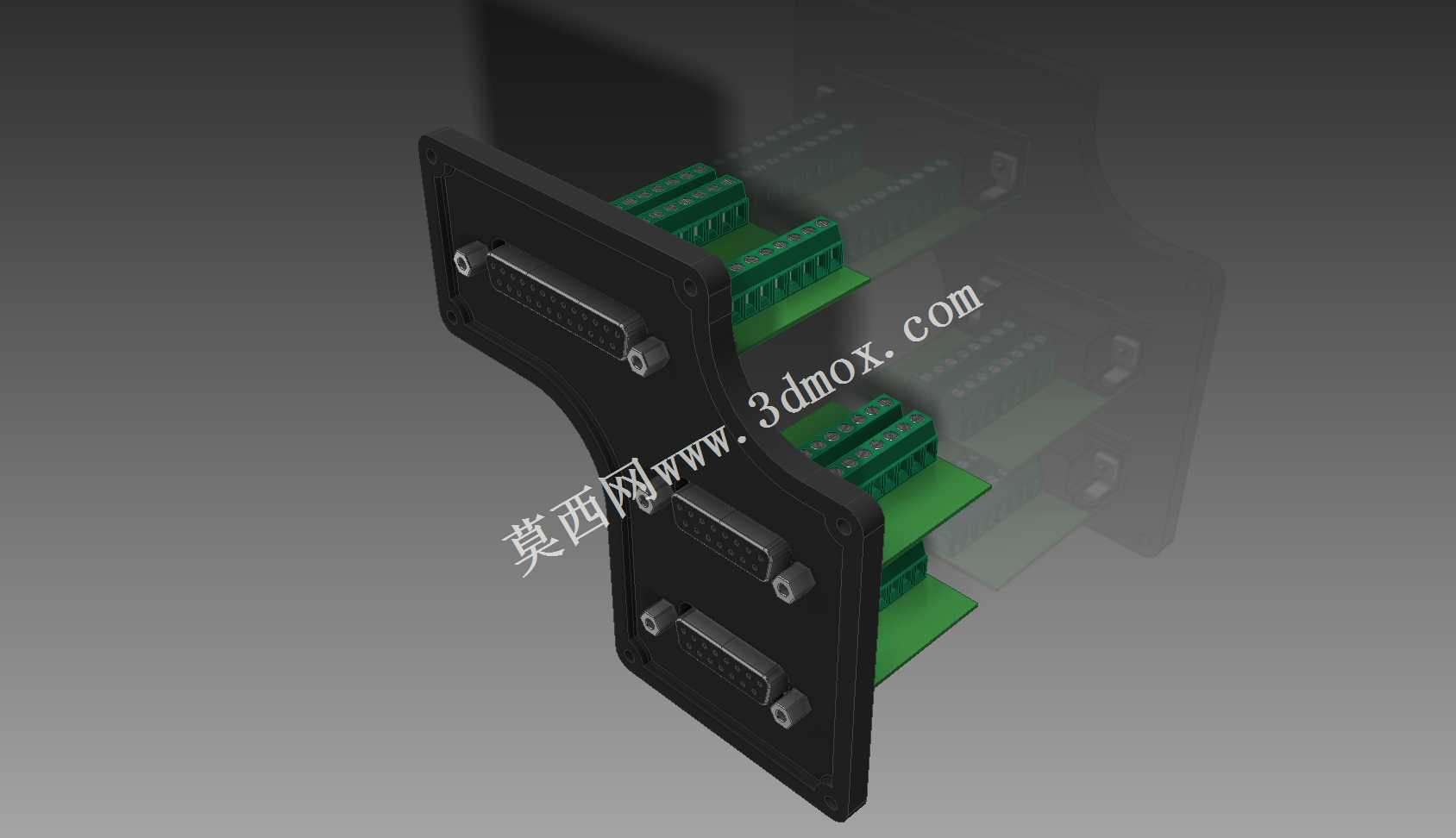

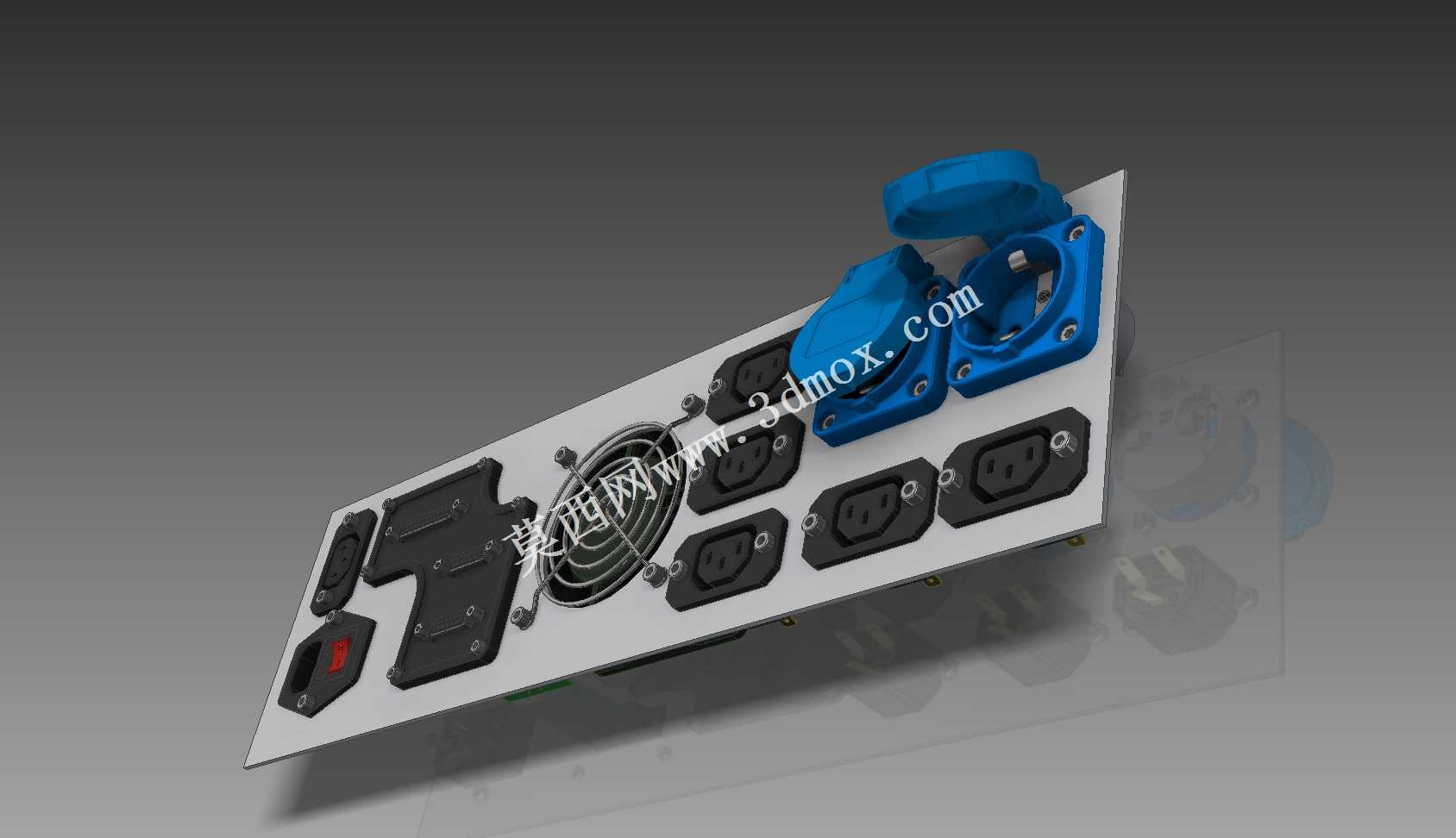

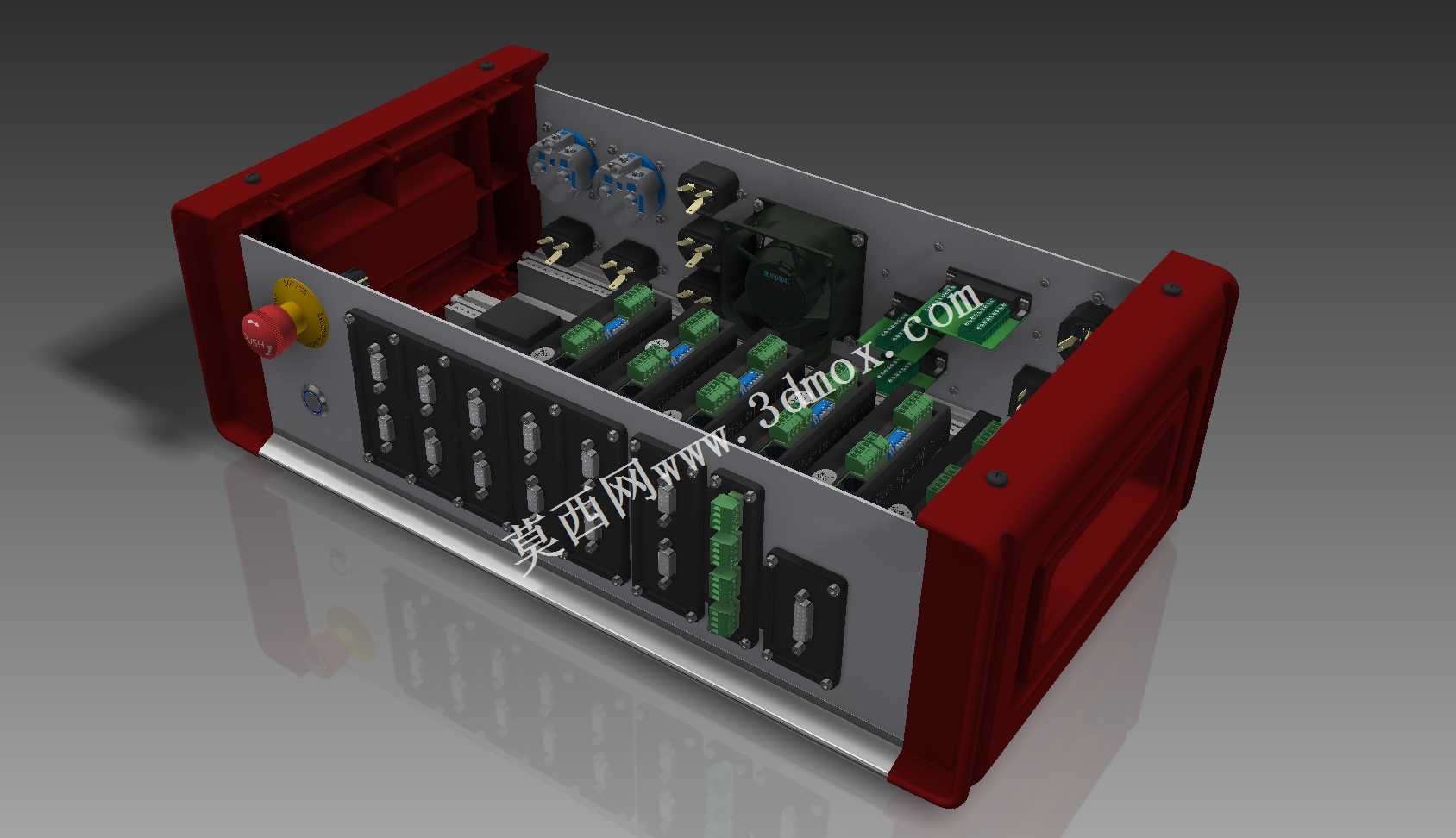

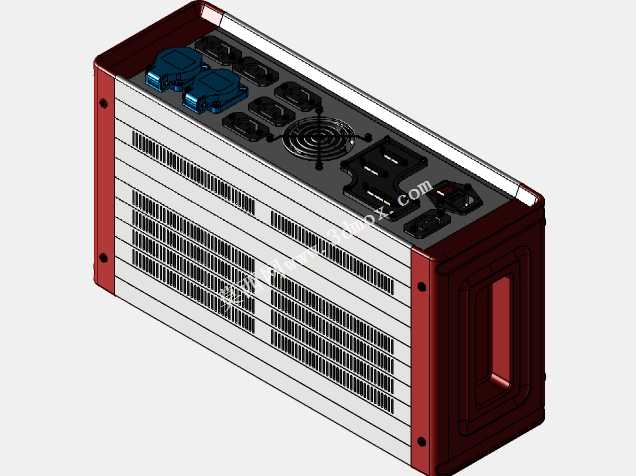

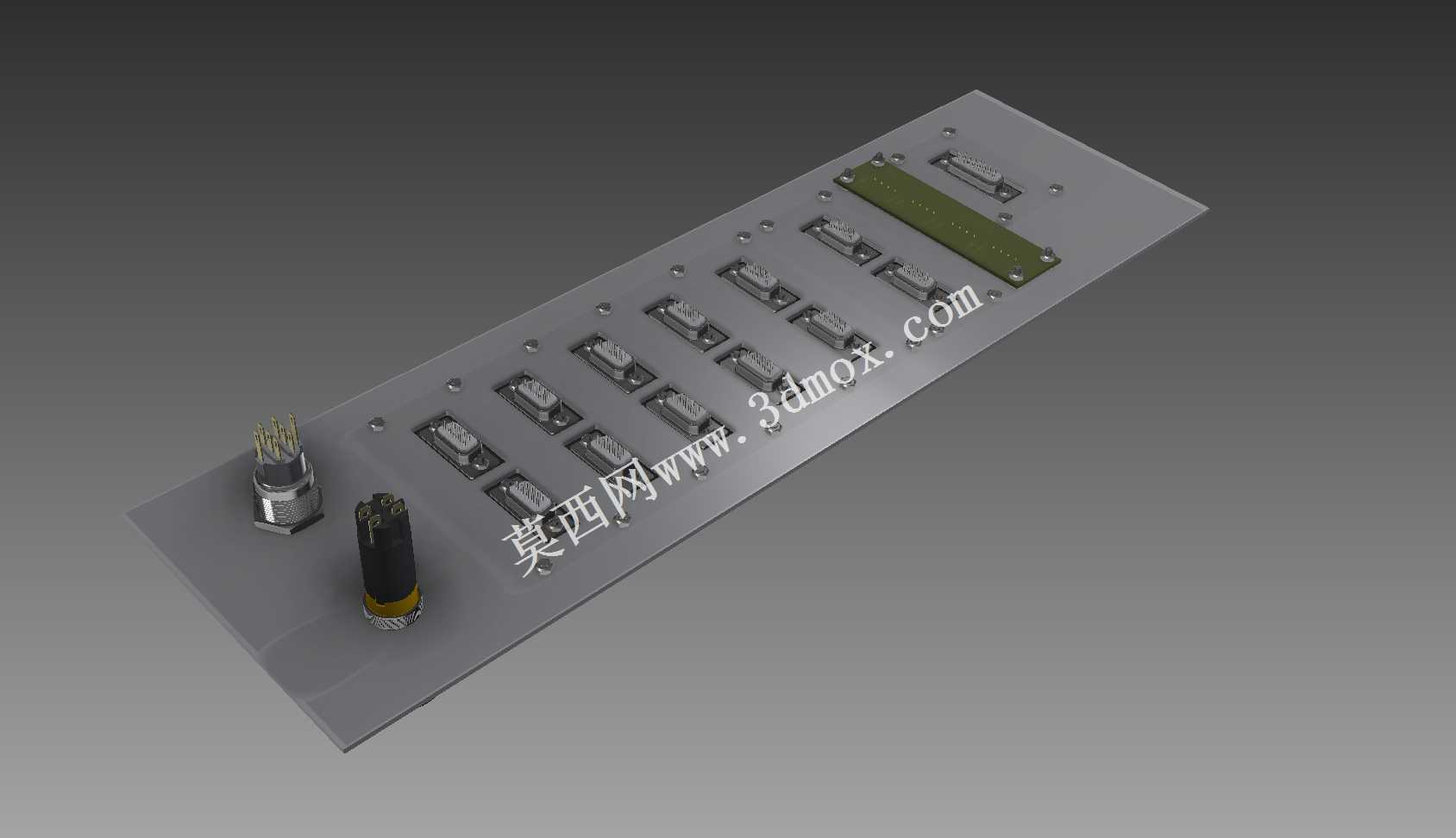

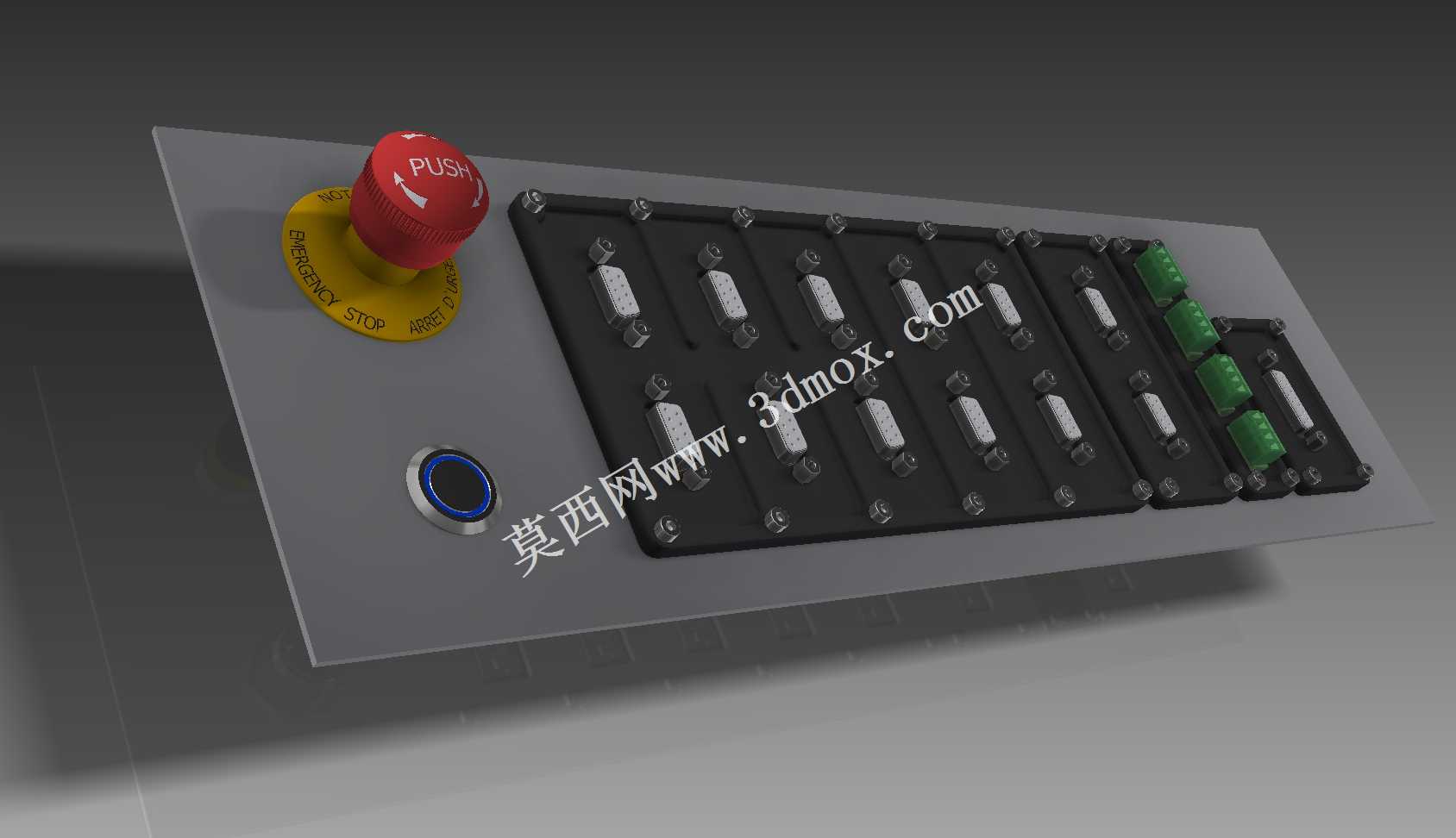

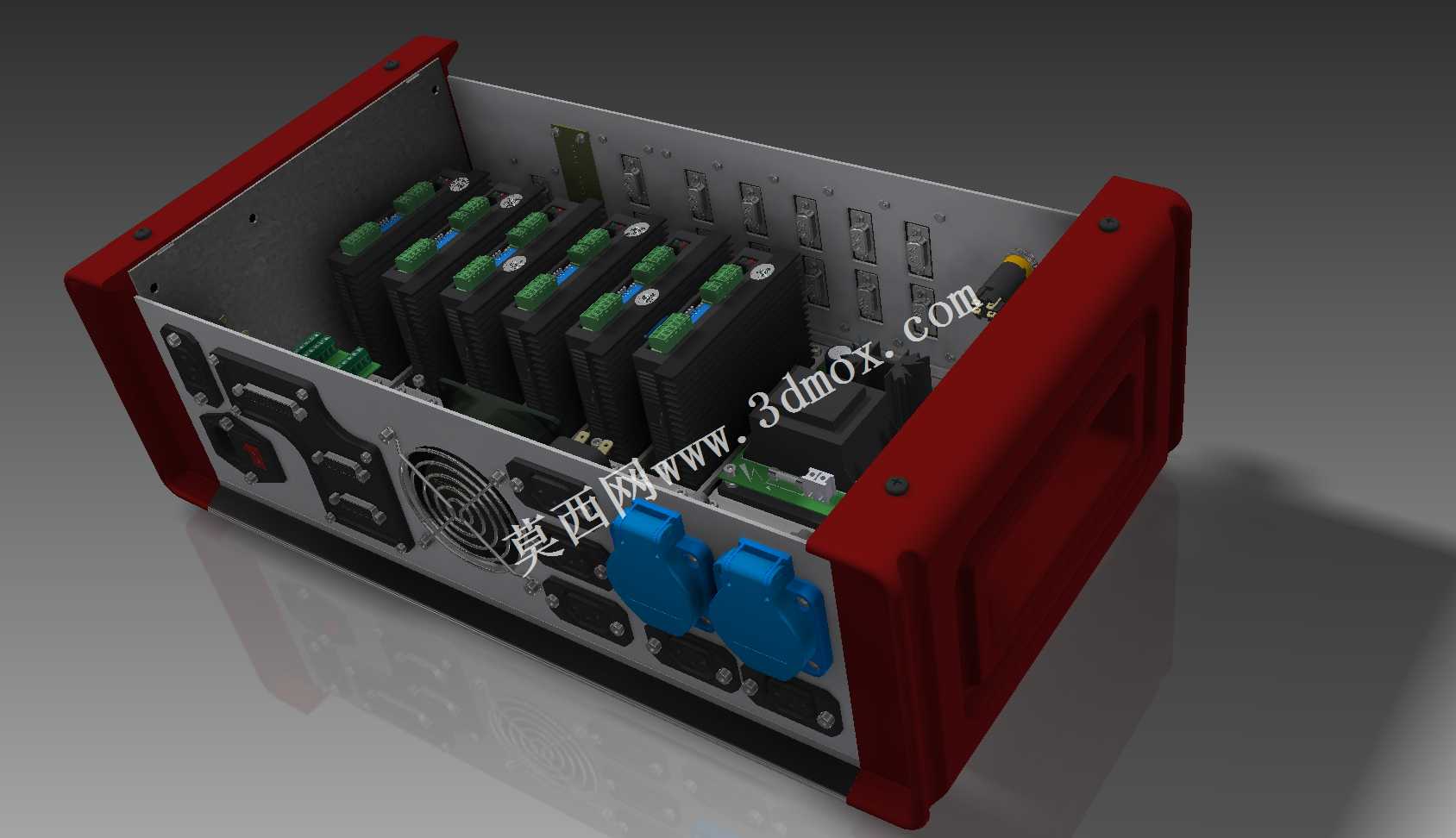

这款六轴数控控制器是面向多轴联动工业加工场景打造的核心电控单元，主要应用于数控铣床、多轴机械手、非标自动化专机、精密点胶与检测设备等需要多轴协同运动控制的工业场景，作为整套设备的运算与指令中枢，承担着运动轨迹解算、IO信号交互、执行部件驱动、运行状态监控的核心作用，是多轴自动化设备实现精准动作的核心载体。从功能特性来看，该控制器集成了多通道运动控制模块、急停安全回路、状态指示单元与外部接线端口，可同时对六个伺服轴进行位置、速度、扭矩模式的协同控制，支持直线插补、圆弧插补等多轴联动运算，面板侧设置的急停按钮可在设备异常时第一时间切断动力输出，满足工业场景的安全防护要求，箱体侧面预留的标准化接线端口可快速对接伺服驱动器、传感器、执行气缸等外围部件，降低现场布线与调试的复杂度。在设计思路上，整机采用高强度防护外框搭配金属内安装板的组合结构，外部红色防护壳体采用耐冲击的工程材质，可抵御车间现场的磕碰、轻微油污与粉尘侵蚀，内部金属安装板为所有控制板卡、接线端子、电气元件提供平整的安装基准，同时兼顾电磁屏蔽与散热需求，元件布局遵循强弱电分离的原则，将高压接线区域与低压控制板卡分区排布，减少信号干扰，提升长期运行的稳定性。从安装边界与尺寸适配来看，整机采用台式与嵌入式兼容的外形结构，外部防护框预留的握持结构方便设备移动与现场转运，箱体底部与后侧预留标准安装孔位，既可以直接放置在设备操作台面使用，也可以嵌入设备电控柜的预留仓位完成固定，整体外形尺寸适配常规工业电控柜的安装空间，接线端口全部朝向操作与布线便利的一侧，预留的接线空间可满足多组线缆的弯折与固定需求，无需额外扩展转接件即可完成整机的安装接线，适配车间现场快速部署的使用需求。
