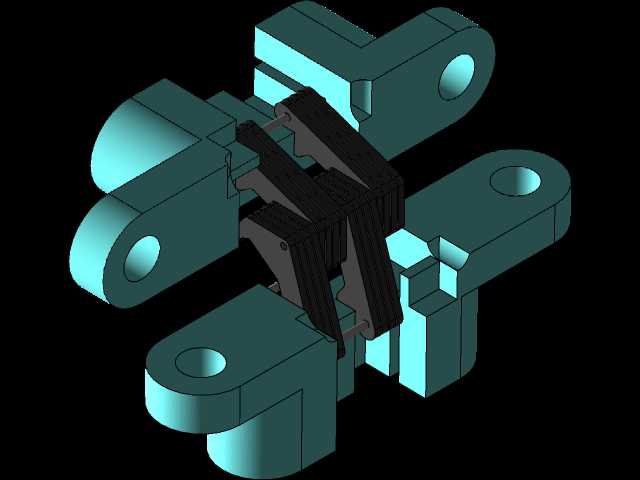

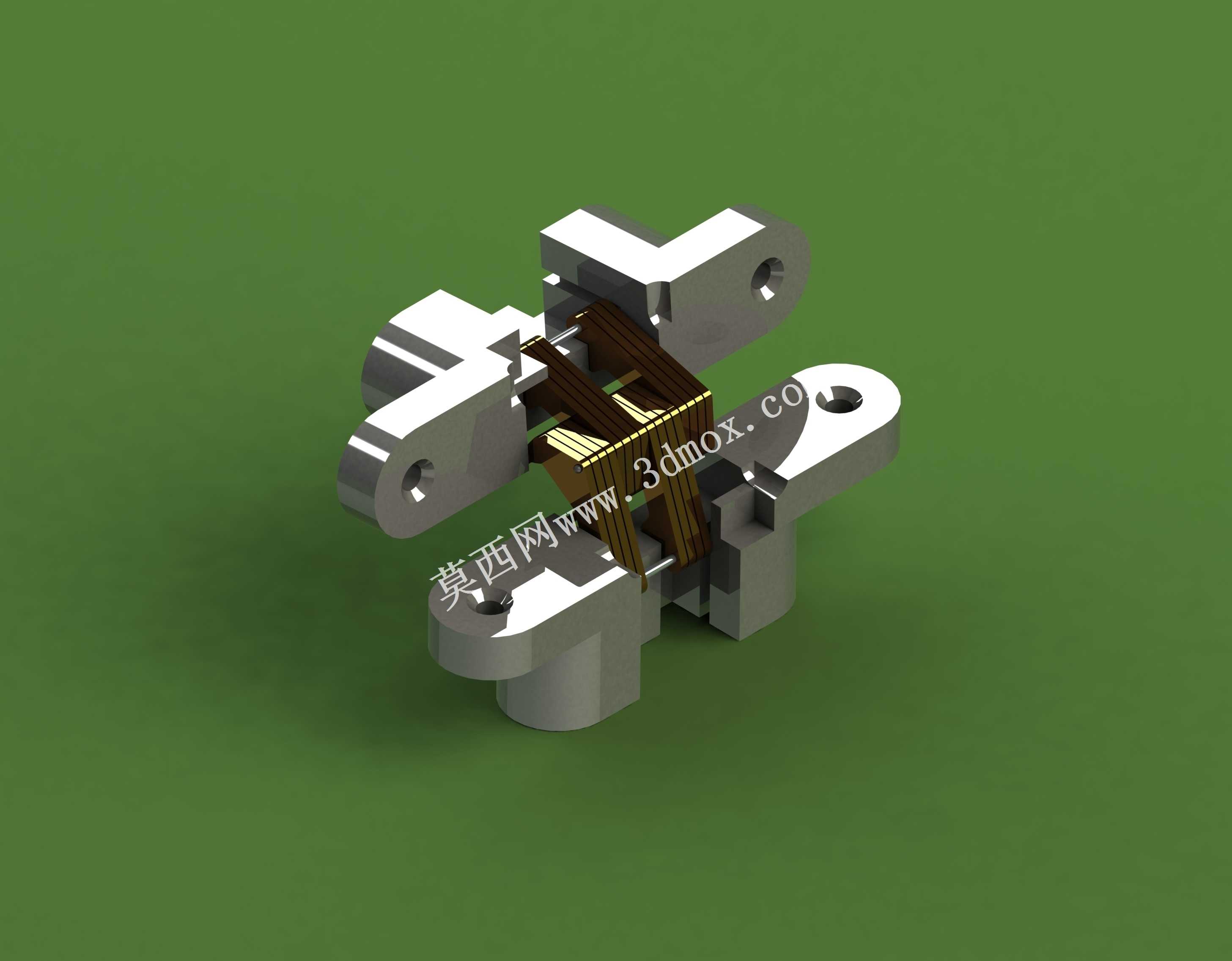

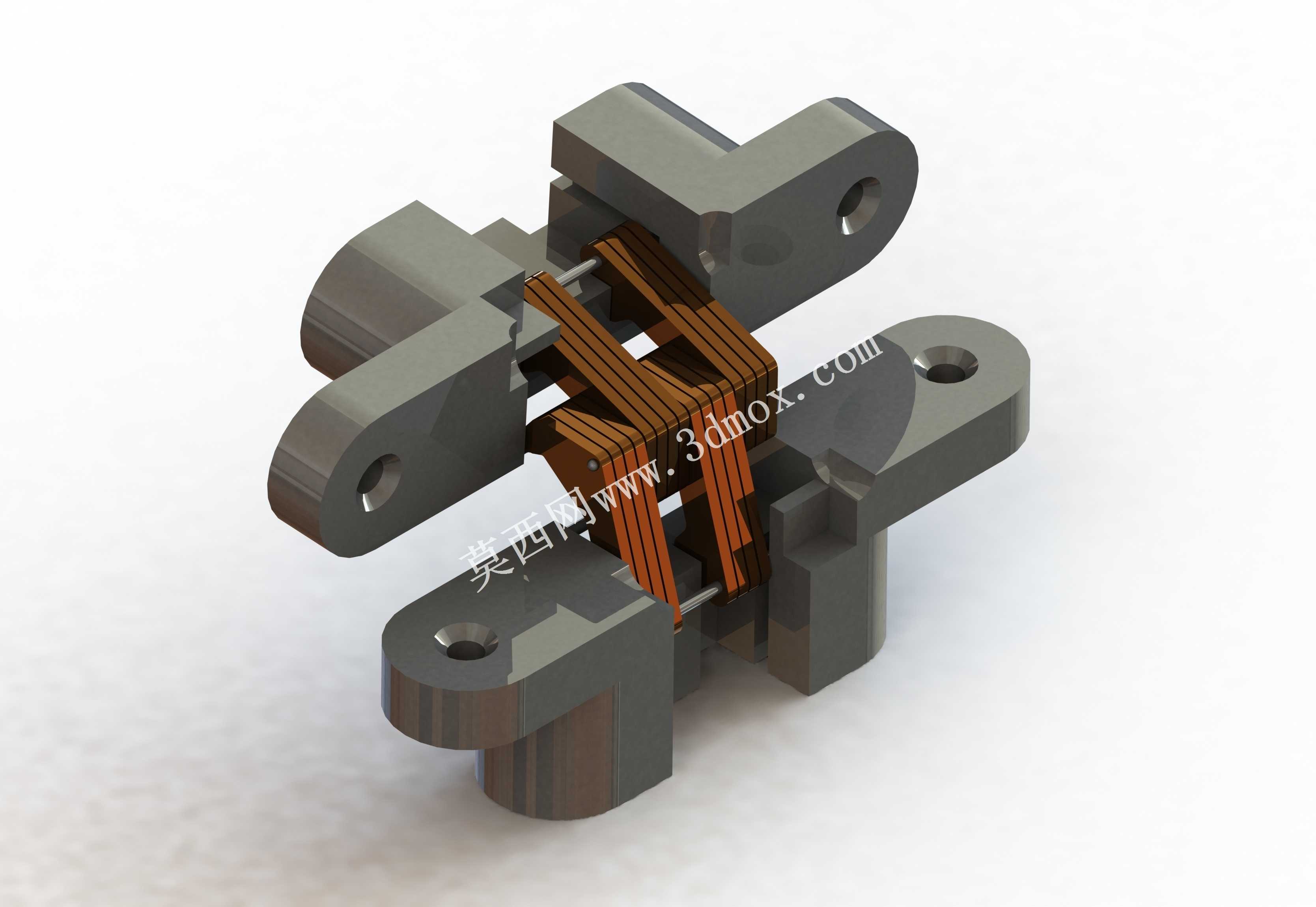

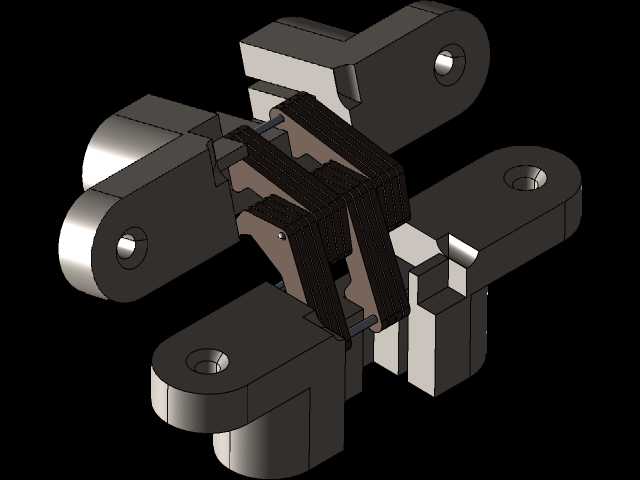

隐藏式精密SOSS十字暗合页结构设计

这款SOSS型隐藏式铰接件，是面向高端室内门、定制柜体、精密设备舱门场景开发的专用连接构件，核心解决传统明装合页外露破坏外观整体性、闭合后存在拼接缝隙的行业痛点，在高端家装隐形门、商用展柜暗门、工业设备密封检修门、洁净空间密闭门等场景中有着广泛的应用。从实际使用功能来看，该铰接件采用多组叠片式交叉铰接结构，区别于普通单轴合页的转动逻辑，其转动轨迹经过精密测算，能够在门扇开启闭合过程中让门扇侧边完成预设的内收位移，避免门扇与门框发生转动干涉，当门扇完全闭合时，铰接件整体完全隐藏于门扇与门框的预制开槽内，外部无任何外露构件，同时能够让门扇与门框的拼接面完全贴合，不存在传统合页安装后常见的均匀缝隙，实现视觉上的无缝平整效果，也能避免缝隙积灰、漏风、隔音效果差的问题。在产品设计思路上，该铰接件采用对称式双安装翼结构，两侧安装翼分别对应门扇与门框的安装位，每个安装翼上预留两个沉头安装孔，安装时可将固定螺丝完全沉入安装翼平面内，不会出现螺丝凸起影响铰接件嵌入安装的问题；中间的叠片铰接组采用多片高强度金属片交错铰接的结构，每片铰接片的转动轴孔位置经过精准公差匹配，既保证转动过程顺滑无卡顿，也能让整体铰接结构承受均匀的载荷，避免长期使用后出现铰接松动、门扇下垂的问题，叠片组中间设置的限位结构，能够精准控制门扇的最大开启角度，避免门扇开启过度碰撞墙面或相邻构件。从安装边界来看，该铰接件整体为十字形对称结构，安装前需要在门扇与门框的对接侧边对应位置铣出与铰接件外形匹配的嵌入式槽位，槽位深度需要完全覆盖铰接件闭合状态下的整体厚度，确保闭合后铰接件完全藏于槽内不外露；安装翼的平面需要与槽位底面完全贴合，保证固定螺丝锁紧后安装翼无翘曲，避免影响转动顺滑度；铰接件的中心轴线需要与门扇和门框的拼接缝完全对齐，保证门扇转动时两侧间隙均匀，不会出现蹭边问题。相较于普通明装合页，这款隐藏式铰接件不需要在门扇外露位置布置安装位，能够完全适配无框隐形门、同色墙面暗门的设计需求，同时其多叠片结构的承重能力优于同规格的普通隐藏合页，能够适配厚度更大、重量更高的实木门、金属设备门，在保证外观整体性的同时，提供长期稳定的铰接转动性能，闭合后的无缝贴合特性也能提升空间的隔音、密闭性能，满足洁净空间、私密空间的使用要求。
