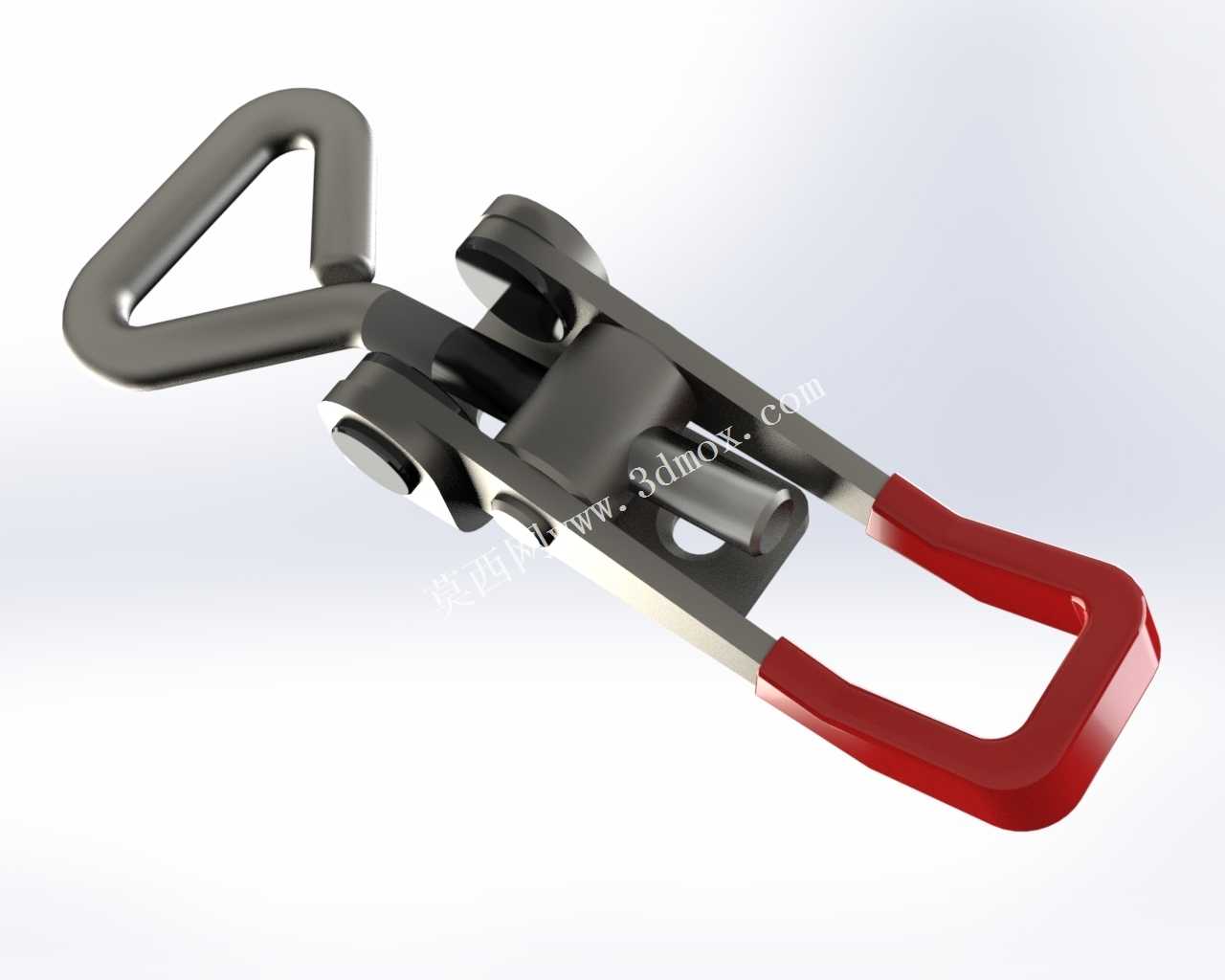

可调式肘节压紧快锁扳扣结构

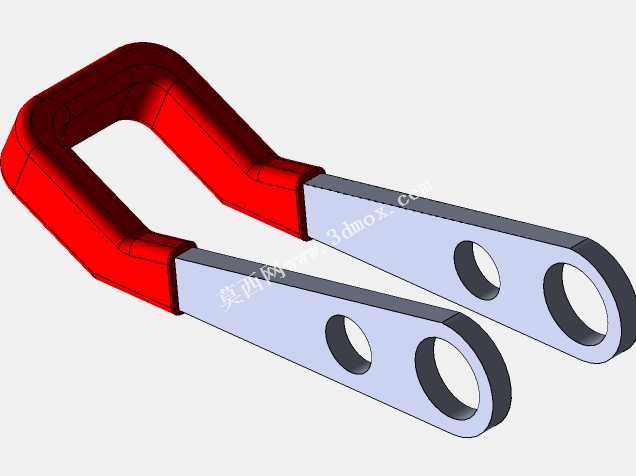

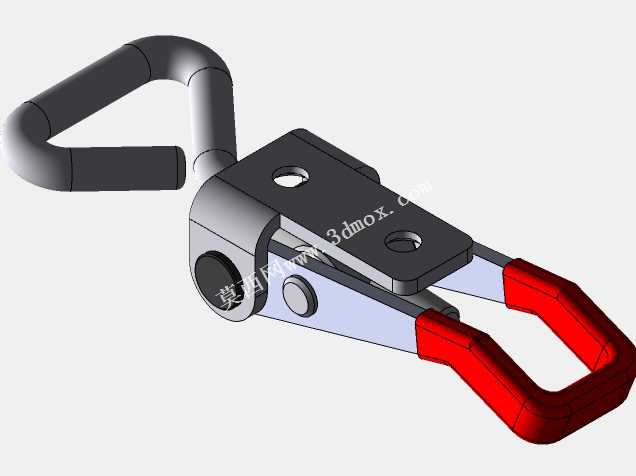

该款肘节式快锁扳扣是工业生产场景中应用极为广泛的压紧锁紧构件，常被用于工装夹具快速装夹、工业设备舱门快开固定、物流周转箱盖锁紧、机床防护门闭合定位、生产线治具工件压紧等场景，能够替代传统螺栓紧固方式，大幅降低反复拆装的操作耗时，提升工位作业的流转效率。在实际使用过程中，操作人员仅需扳动上部的三角握持手柄，即可通过内部的连杆肘节结构完成锁止与释放动作，锁止状态下可提供稳定的轴向拉紧力，避免受设备振动、外力拉扯出现意外松脱的问题，红色包覆的下挂钩部分可根据被固定件的挂点位置进行适配调整，能够兼容一定范围内的安装尺寸偏差，降低对配套安装件的加工精度要求。从设计思路来看，该结构充分利用了肘节机构的过死点锁止原理，当手柄扳动至锁止位置时，连杆传动结构越过力学死点，此时即便挂钩端受到向外的拉扯力，机构也不会自行解锁，必须通过人工扳动手柄施加反向作用力才能完成释放，从机械结构层面保障了锁止的可靠性；整体结构采用铰接式连杆组合，各转动销轴位置预留了合理的配合间隙，既保证了扳动过程的顺滑无卡滞，也能在长期反复使用后通过微调挂钩的旋入长度补偿磨损带来的锁紧力衰减，延长构件的整体使用寿命。在外形尺寸与安装边界层面，该扳扣整体为扁平式长条结构，锁止状态下整体厚度较薄，不会在安装面外形成过大的突出量，能够适配安装空间局促的使用场景；上部三角手柄的握持尺寸符合人体工学设计，操作人员佩戴常规劳保手套也能顺利完成扳动操作，不会出现打滑、施力不便的问题；下部挂钩的U型开口尺寸经过优化，既能够适配常见的挂耳、挂销尺寸，也能在扳动锁止过程中自动导正挂接位置，降低对位操作的难度。各铰接位置的结构设计充分考虑了受力分布，在长期承受额定拉紧力的状态下不会出现构件变形、销轴断裂的问题，金属基体的表面处理能够适配常规车间的潮湿、多油污环境，红色的防滑包覆层不仅提升了操作辨识度，也能避免金属挂钩与被固定件表面直接接触造成刮擦损伤，适合在各类工业装配、设备运维、工装治具制作场景中批量配套使用。
