双轴农用自卸牵引拖挂货厢设计

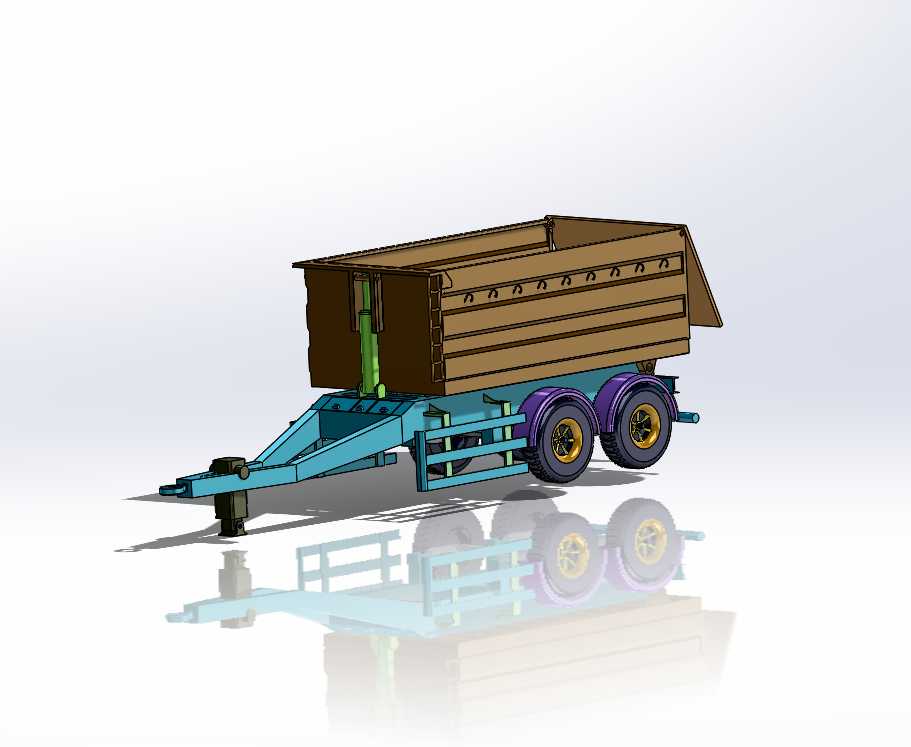

这款双轴牵引式自卸拖挂货厢，主要面向农业生产、小型工程转运、农牧场物料周转场景设计，可适配多数农用拖拉机、小型工程机械作为牵引动力，能够完成散装粮食、厩肥、砂石、土方、农副产品等散状或整装物料的中短距离转运作业，在丘陵农田、乡村便道、牧场内部道路等狭窄通行场景下具备良好的适配性。货厢主体采用栏板式结构设计，厢板外侧设置多道横向加强筋，在满载散装物料时可有效抵御物料侧胀力，避免厢板出现变形外凸的问题；厢体前端内置举升机构，可通过液压驱动完成货厢整体倾翻卸料，无需人工手动清理厢内残留物料，大幅降低卸料环节的人力投入，缩短卸料作业时长。底盘部分采用双轴四轮布局，搭配重载型橡胶轮胎与弹性悬架结构，能够在非铺装的颠簸路面行驶时有效缓冲路面冲击，减少行驶过程中对厢体结构的震动损伤，同时双轴布局可将满载载荷均匀分配到四个车轮与车轴上，降低单轮接地比压，避免在松软农田、泥泞场地作业时出现陷车问题。牵引架采用整体焊接式梯形结构，前端设置通用型牵引连接销座，可匹配多数农用牵引设备的标准牵引接口，牵引架下方设置可折叠式支撑支腿，在脱挂停放时可通过支腿承托前端重量，保证货厢停放平稳，不会出现前倾倾覆的问题。设计过程中重点考量了乡村非铺装路面的通行边界，整车宽度控制在常规乡村道路的通行限宽范围内，转弯半径适配小型牵引设备的转向特性，可在狭窄的田间机耕道完成掉头、转弯操作；厢体容积匹配常规农用动力的牵引载重上限，既不会出现动力不足无法牵引的问题，也不会造成运力浪费。举升机构的行程经过反复校核，可保证货厢倾翻角度达到散状物料的自然安息角以上，确保粘性物料也能顺利滑卸，不会在厢底残留堆积；轮距设置与农用拖拉机的标准轮距相匹配，行驶过程中可沿前车轮迹行进，减少在松软路面的行驶阻力。厢体尾部设置可开合的后栏板，卸料时可随货厢倾翻自动开启，装货时通过锁扣机构与厢体锁紧，避免行驶过程中物料洒落；底盘两侧设置防护栏结构，可避免行驶过程中路边杂物卷入车轮，同时也能对底盘下方的制动、传动部件形成有效防护，减少砂石飞溅造成的部件损伤。
