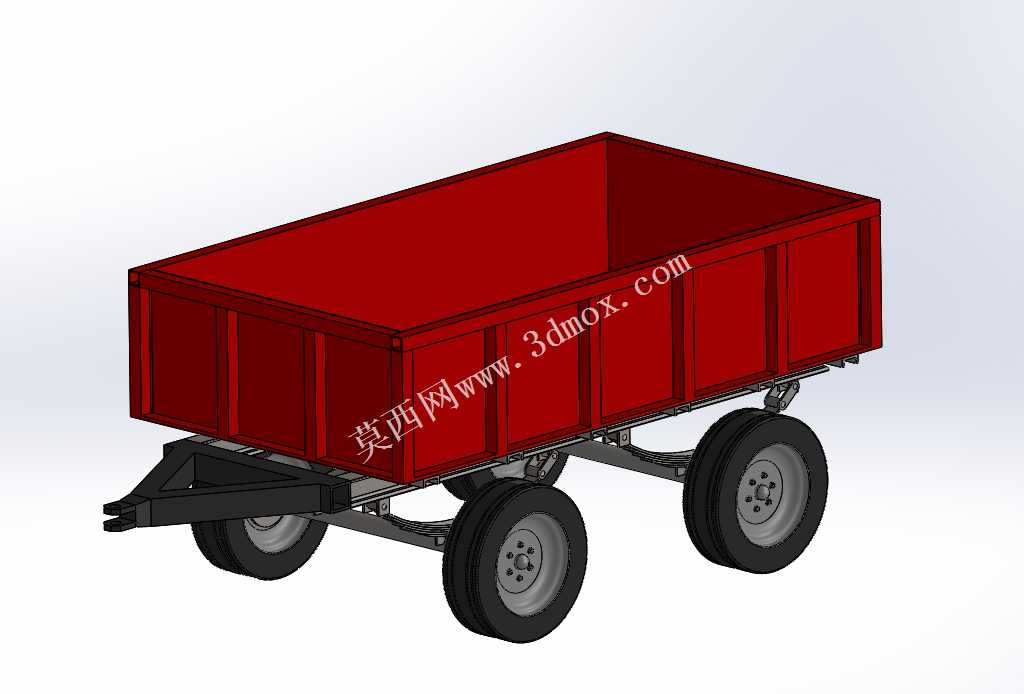

农用货运双轴栏板式牵引拖车结构设计

这款双轴栏板式牵引拖车，主要面向丘陵平原区域的农业生产短途转运、小型工程场地散料接驳、厂区内部物料周转等场景使用，可搭配大马力拖拉机、小型工程牵引车完成挂接作业，适配非铺装田间土路、硬化厂区道路、乡村便道等多种通行路况，能够承担粮食果蔬、建筑砂石、农资农具、生产废料等多种类型货物的转运任务，有效解决短距离零散货物运输效率低、人力转运成本高的实际问题。

从功能特性来看，该拖车采用敞口栏板式货厢设计，货厢侧板采用等距加强筋结构强化抗变形能力，满载状态下可避免侧板受货物挤压出现外胀变形，敞口结构既方便从顶部直接装填散状物料，也可通过侧方完成整箱件、长杆件的装卸作业，适配不同包装形态的货物装载需求。行走机构采用双轴四轮布局，搭配重载型橡胶轮胎与钢板弹性悬架结构，能够有效过滤非铺装路面的颠簸冲击，避免行驶过程中因震动过大导致货物倾洒，同时双轴布局可将货厢载荷均匀分配到四个车轮，降低单轮接地压强，在松软田间路面行驶时不易出现陷车问题。前端设置标准化牵引挂接结构，可与多数常规农用牵引车、小型工程车辆的牵引接口匹配，挂接操作简便，挂接后转向随动性良好，小半径转弯时不会出现轮胎剐蹭货厢的问题。

在设计思路上，该拖车优先考量实用耐用性与维护便捷性，整体结构采用模块化设计思路，货厢、行走悬架、牵引架三个核心模块可单独拆分，后期出现局部构件损坏时可快速更换维修，无需整体拆解设备。货厢采用低重心设计，货台高度适配常规人工装卸的作业高度，既降低人工搬卸货物的抬升高度，减轻作业人员劳动强度，也能在满载行驶时提升整车稳定性，避免转弯时因重心过高发生侧翻风险。车架主纵梁采用矩形截面型钢焊接成型，承载受力点额外设置加强衬板，可承受满载急刹、颠簸路面冲击下的交变载荷，长期使用不易出现车架开裂变形问题。

从安装边界与尺寸适配来看，该拖车整体外廓宽度适配乡村道路的通行限宽要求，可顺利通过多数农村机耕道、厂区通道；牵引架长度预留足够的转向安全间隙，与牵引车挂接后，全转角状态下牵引车尾部不会与拖车前端发生碰撞干涉；货厢内部长宽尺寸适配常见农用周转筐、标准托盘的摆放尺寸，可最大化利用货厢装载空间，减少空间浪费；轮距设置匹配常规牵引车的轮距参数，行驶时车轮可沿牵引车碾压出的车辙行进，进一步降低松软路面的行驶阻力。
