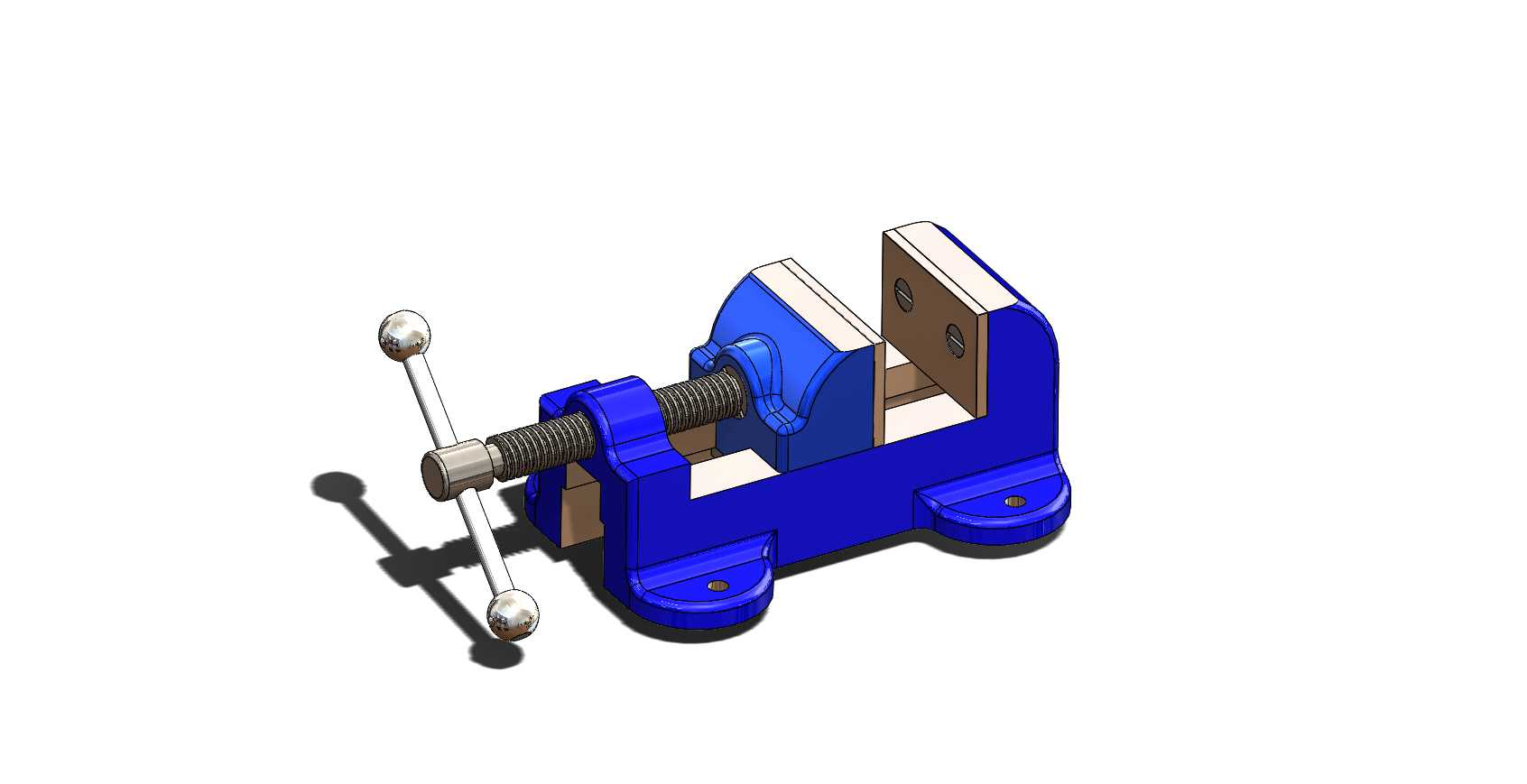

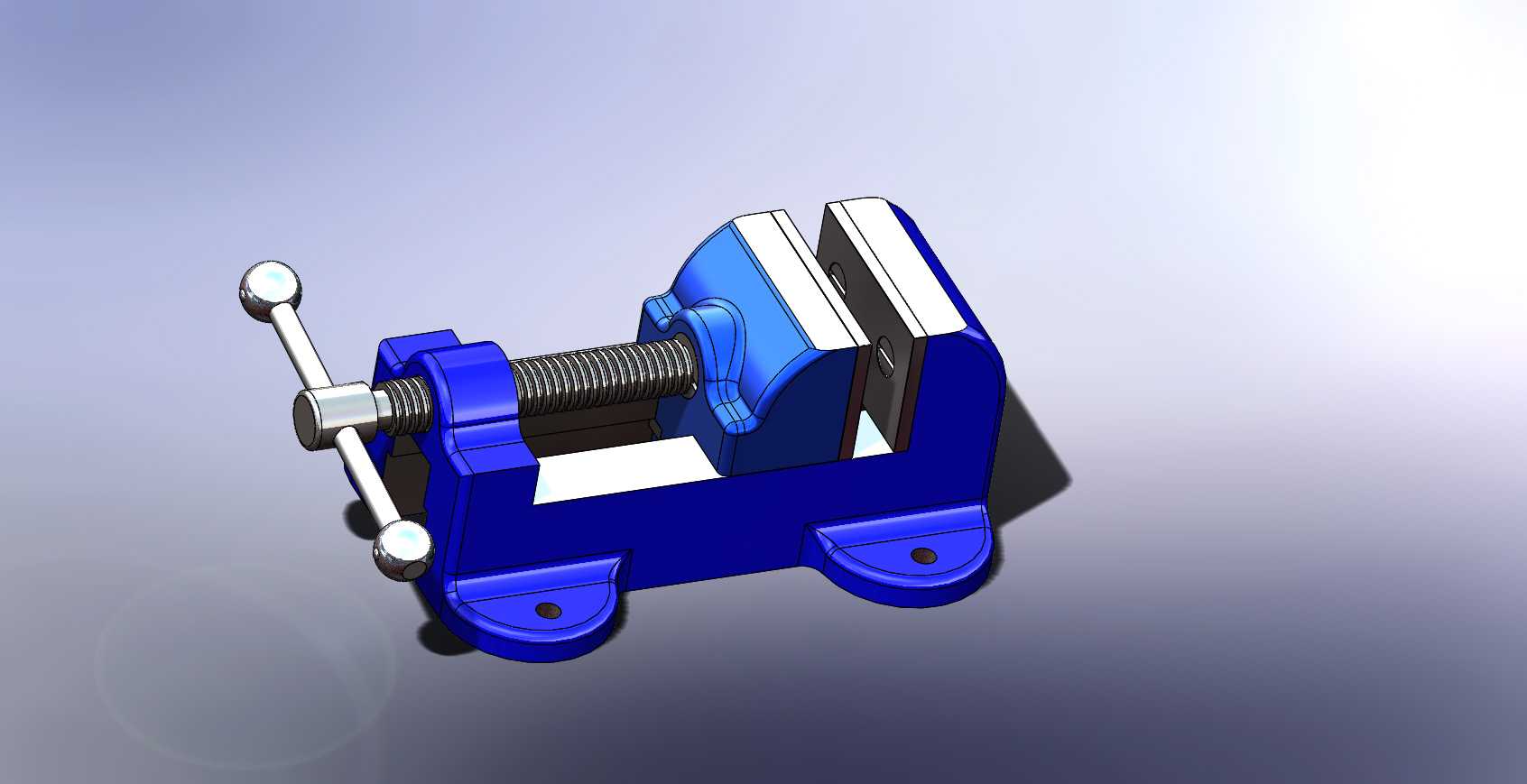

机加工用手动螺杆式台虎钳结构设计

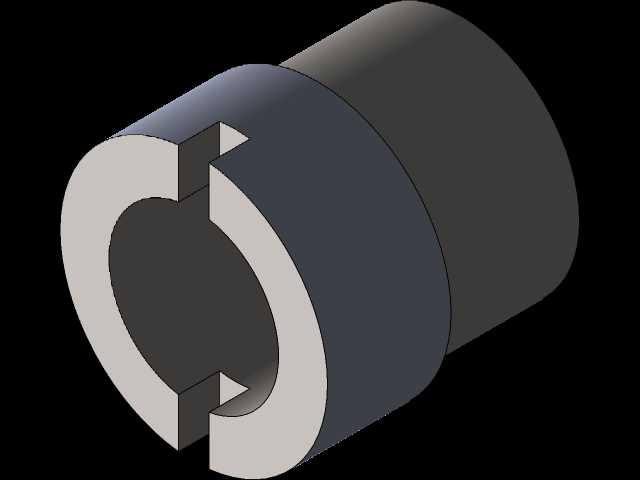

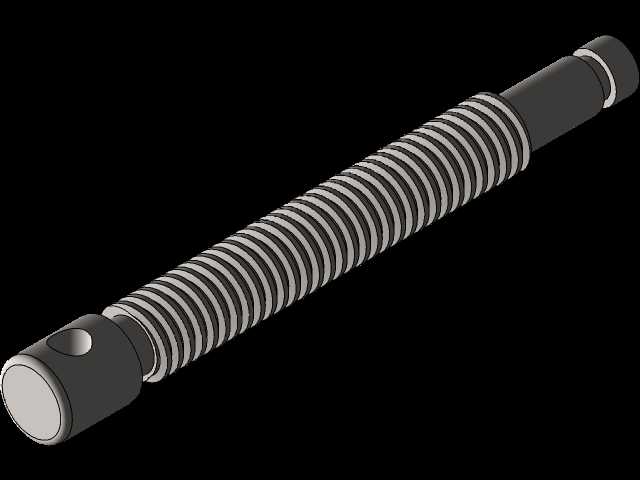

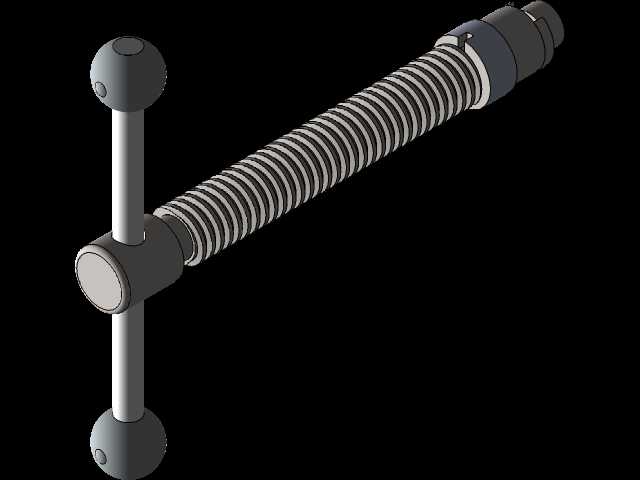

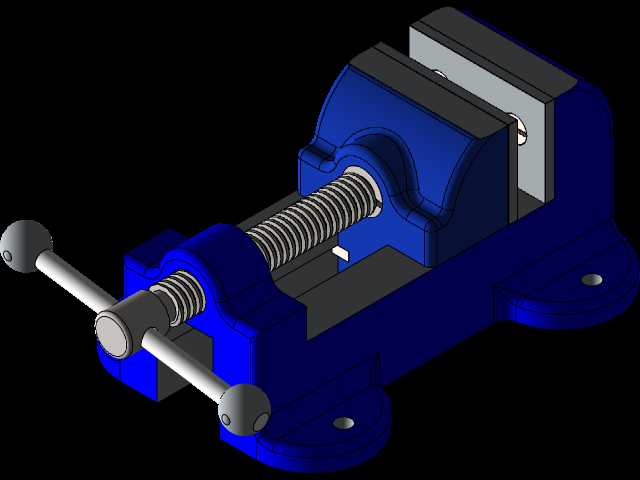

这款手动螺杆式台虎钳是机械加工、钳工装配、维修作业场景中极为常用的夹持工装，主要承担各类中小型金属、非金属工件的装夹固定职能，为锯削、锉削、錾削、攻丝、套丝、小型零件装配调校等工序提供稳定的装夹基础，是车间钳工台、维修工位、实训教学工位不可或缺的基础工装设备。从功能特性来看，该台钳采用经典的螺杆传动增力结构，通过转动带防滑握球的操作手柄，带动梯形传动螺杆旋转，驱动活动钳身沿固定钳身的导向滑轨做直线往复运动，配合钳口处的防滑齿纹与可拆卸软钳口垫片，既可以可靠夹持硬度较高的金属毛坯件，避免加工过程中工件移位打滑，也可通过更换铜质、铝质软钳口，夹持已加工完成的精密零件，防止装夹过程中刮伤零件已加工表面。固定钳身与活动钳身的导向面采用了贴合度优化的矩形导轨结构，配合螺杆两端的耐磨衬套设计，能够在长期反复开合使用过程中保持稳定的运动精度，避免钳口错位导致的装夹歪斜问题。底座采用双安装耳的结构设计，安装时可通过螺栓穿过底座的两个安装孔，将台钳整体牢牢固定在钳工工作台的台面上，安装边界适配常规厚度的木质、钢制钳工工作台，安装后整体重心偏低，夹持较重工件时不会出现倾覆晃动的问题。整体外形尺寸适配常规工位的操作空间，钳口开合行程覆盖绝大多数中小型零件的装夹尺寸需求，操作手柄的力臂长度经过合理设计，操作人员无需借助加力杆即可输出足够的夹紧力，同时避免夹紧力过大导致工件变形或螺杆过载损坏。钳身主体采用加强筋结构设计，在保证整体结构刚性、满足大夹紧力下抗形变需求的同时，尽可能控制整体自重，方便工位调整时的搬运移位。在设计思路上，这款台钳优先兼顾了工装的可靠性、操作便捷性与维护便利性，所有易损耗部件如钳口板、传动螺杆、手柄握球均采用可拆分的装配结构，长期使用出现磨损后可单独更换对应配件，无需整体报废更换，有效降低了工装的长期使用成本，同时整体结构无复杂的液压、气动元件，纯机械传动的结构故障率极低，能够在多粉尘、多切削液的车间恶劣环境下长期稳定工作，无需复杂的日常维护即可保持顺畅的操作手感。
