教学用可调角度斜式夹持虎钳结构

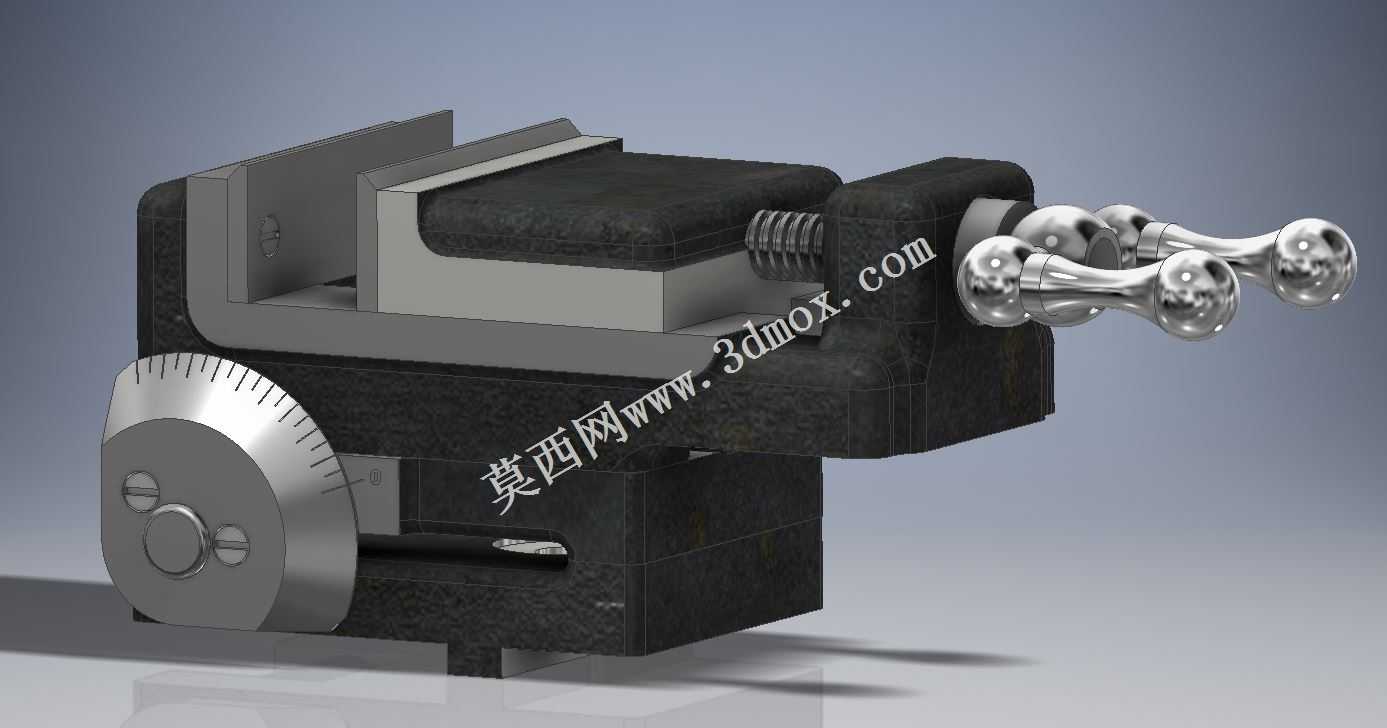

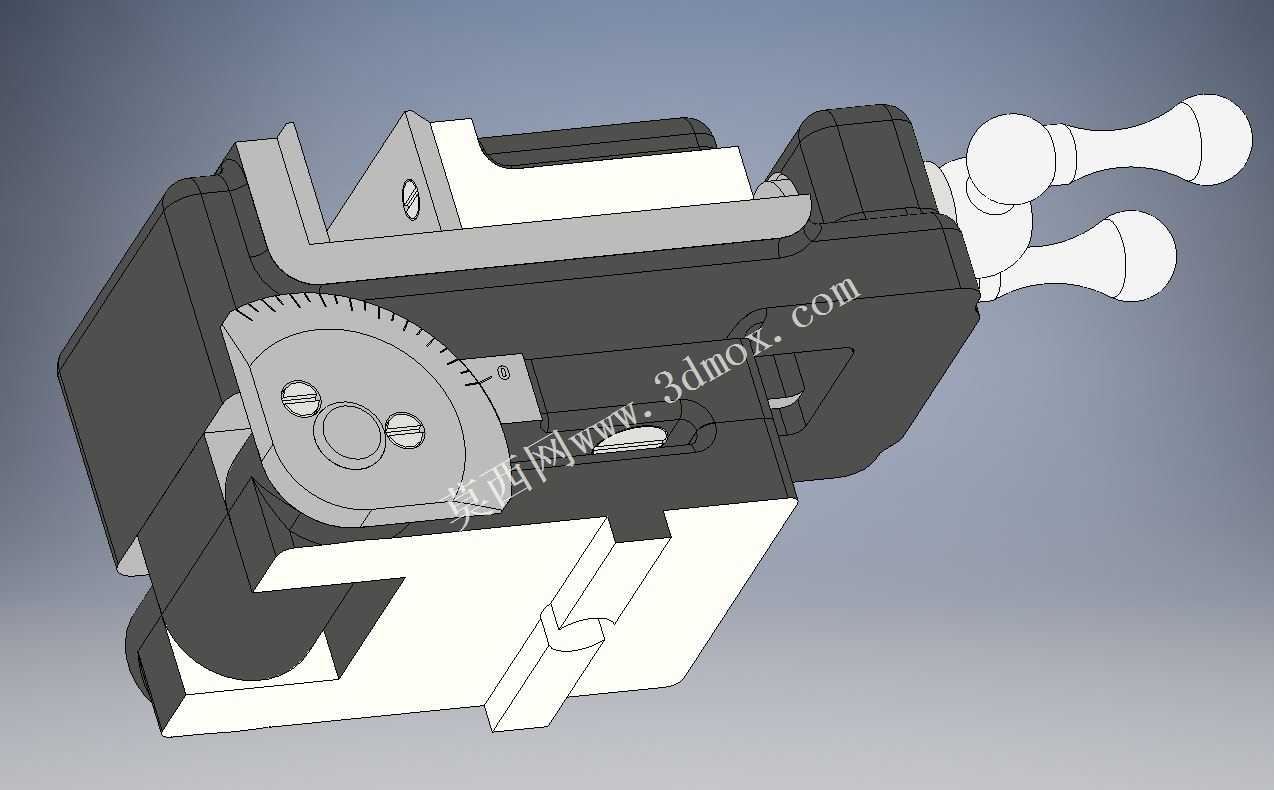

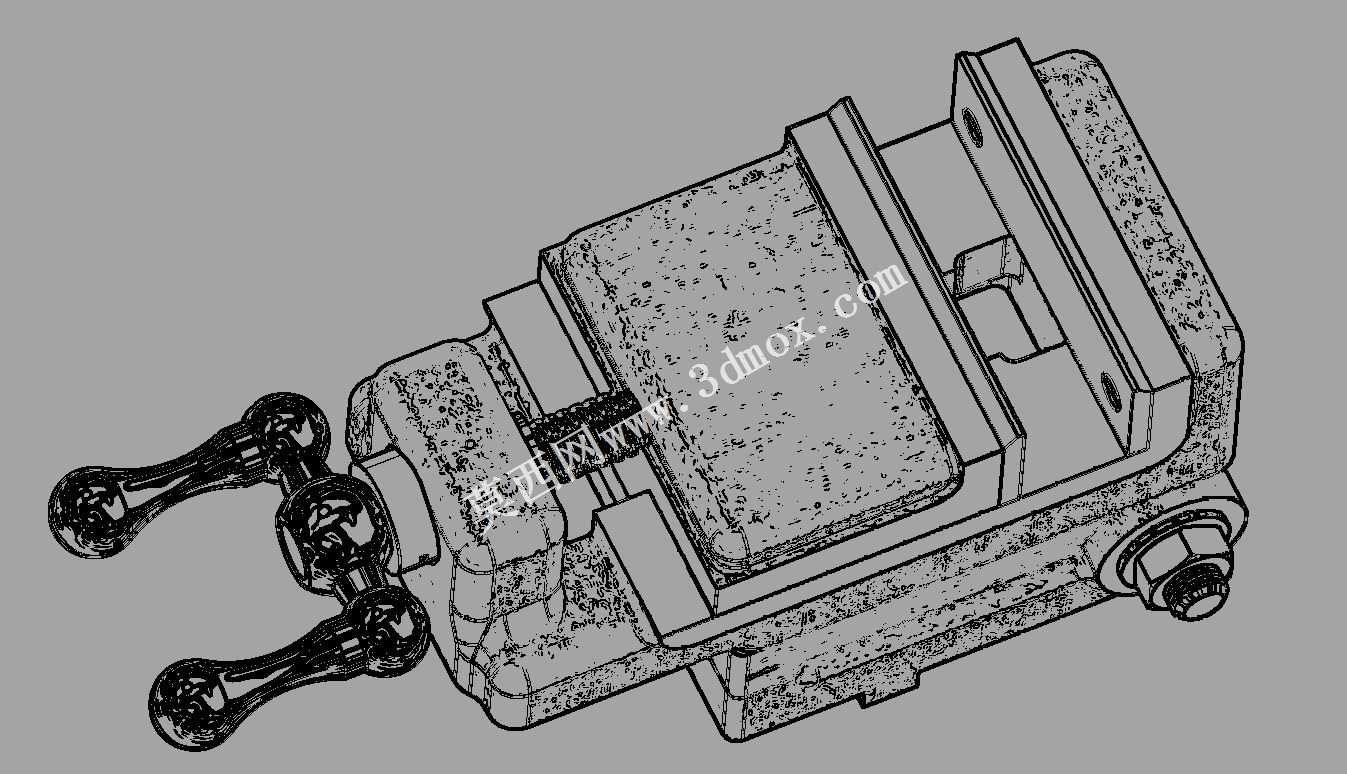

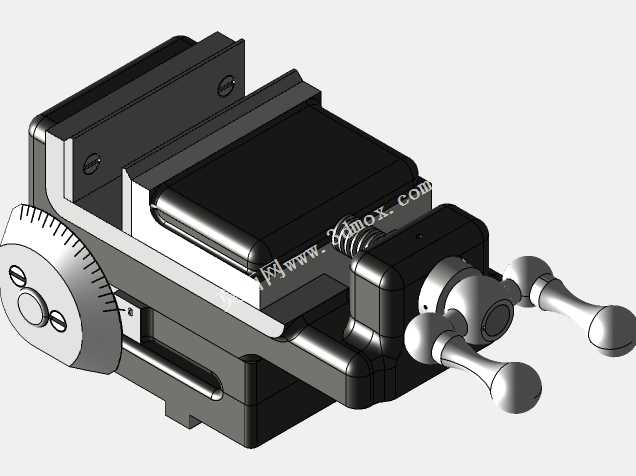

这款斜虎钳主要面向机械类专业教学实训场景与小型精密零件加工场景设计，可在金工实习、课程设计实操、小型工件铣磨钻加工等场景中完成带倾斜角度要求的工件装夹作业，解决普通平口钳无法直接夹持斜面工件、需要额外搭配角度垫铁的痛点，降低实训操作与小批量加工的装夹调整难度。在实际用途上，它既可以作为教学用具帮助学生理解角度装夹的机械原理、丝杠传动结构与角度分度逻辑，也可直接搭载在小型台钻、桌面铣床、磨床等设备的工作台面上，完成小型五金零件、塑料样件、教学试件的倾斜角度固定，满足斜孔加工、斜面磨削、倾斜面铣削等工序的装夹需求，装夹过程无需反复调整垫铁角度，转动侧部分度盘即可快速设定所需倾斜角度，大幅缩短装夹找正的时间。从功能特性来看，这款斜虎钳采用三球头摇柄设计，相比传统单柄摇把，操作时可从多个角度施力，转动丝杠带动活动钳身进给时更省力，夹持行程适配常规小型工件的装夹尺寸；侧部的带刻度分度盘可清晰显示当前钳身倾斜角度，刻度标识清晰，角度调整精度可满足常规教学与普通零件加工的公差要求，钳身底部设置有标准安装槽位，可通过T型螺栓直接固定在机床工作台的T型槽上，安装后整体刚性充足，夹持工件进行切削作业时不会出现晃动移位的情况，固定钳身与活动钳身的夹持面做了防滑纹理处理，可避免工件受切削力时出现打滑偏移。在设计思路上，整体结构采用模块化设计逻辑，将角度调整机构、丝杠进给机构、钳身主体、夹持 jaw 四个模块做了拆分设计，既方便教学时拆解演示内部传动结构，也便于后期维护更换易损部件；丝杠部分采用梯形螺纹传动，具备良好的自锁性能，夹持到位后不会因为切削振动出现松脱问题，角度调整位置设置了锁紧结构，调整到目标角度后可快速锁紧固定，避免加工过程中角度偏移。外形尺寸方面，这款斜虎钳整体结构紧凑，底座安装边界适配多数桌面级小型加工设备的工作台尺寸，不会占用过多工作台操作空间，钳身最大开口尺寸可满足常规教学试件与小型精密零件的装夹需求，倾斜角度调节范围覆盖常见的斜面加工角度区间，无需额外搭配辅助工装即可完成多数斜向装夹作业，整体重量适中，既保证了装夹刚性，也方便教学场景下的搬运与位置调整。
