内齿轮啮合驱动往复式活塞传动结构

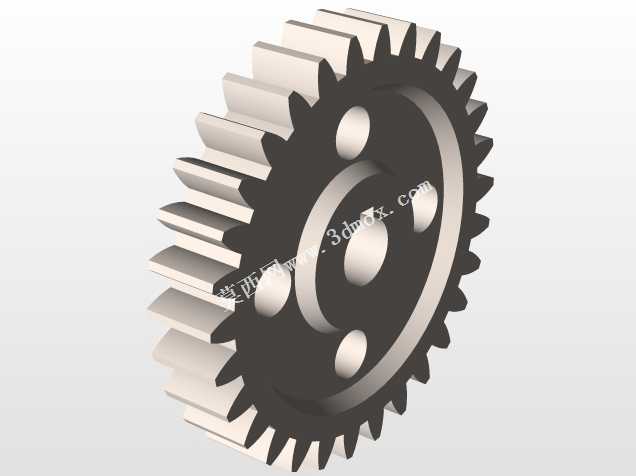

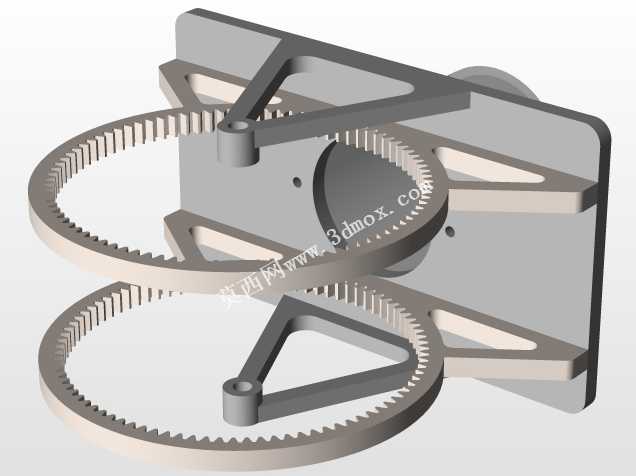

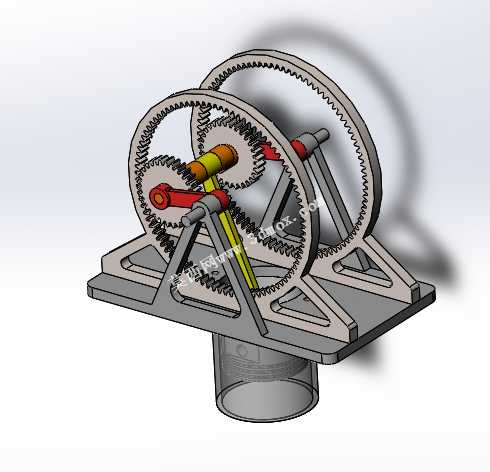

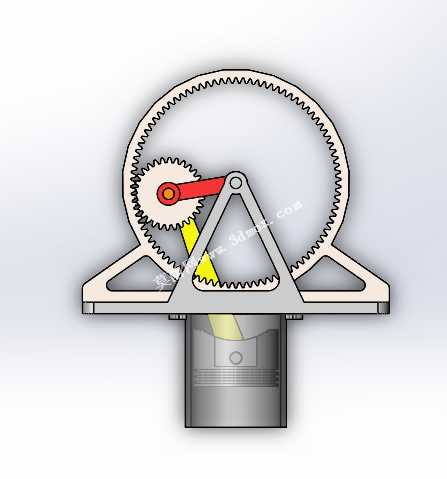

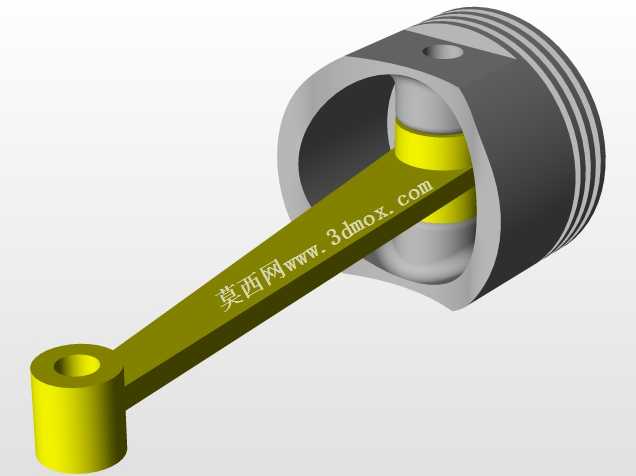

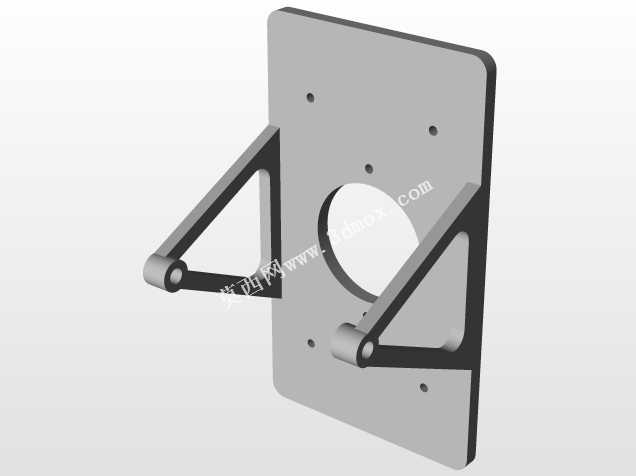

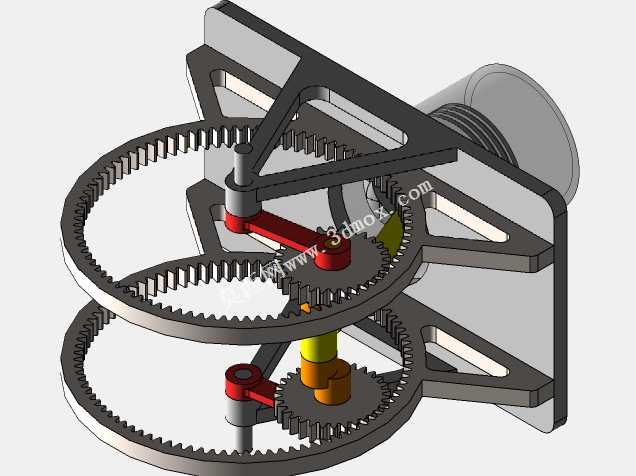

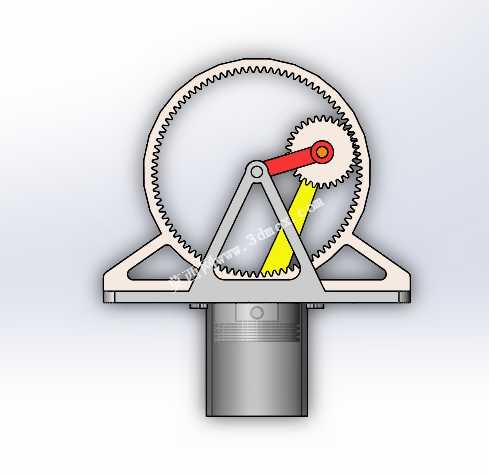

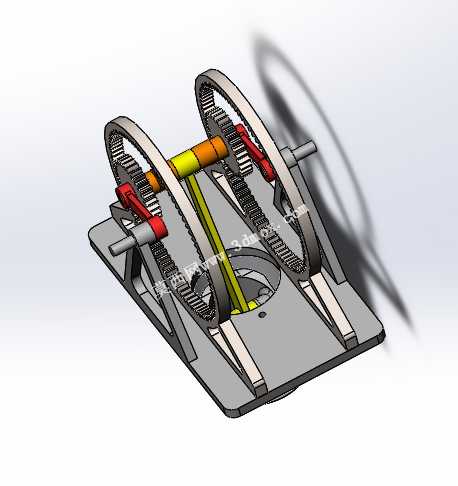

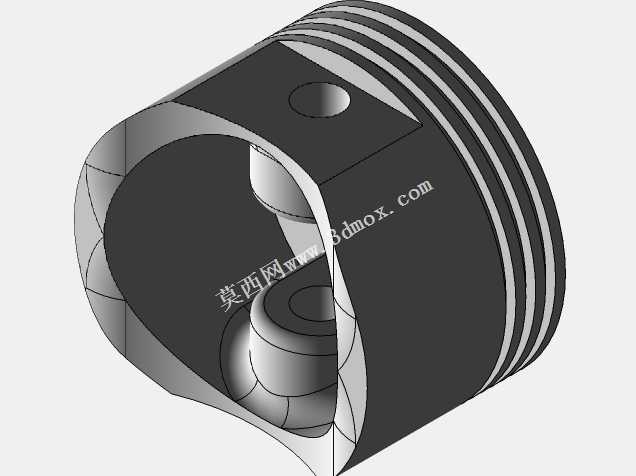

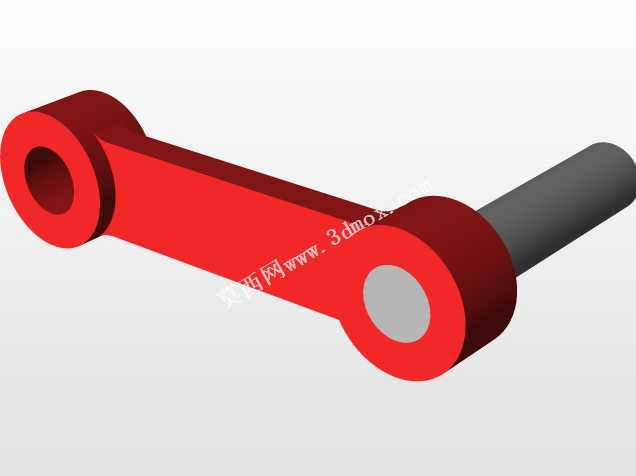

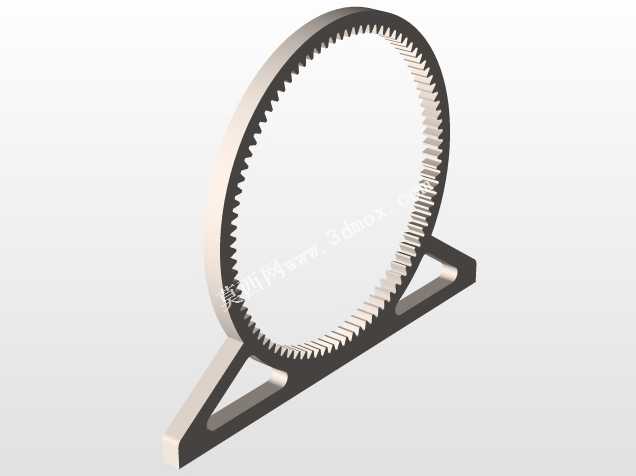

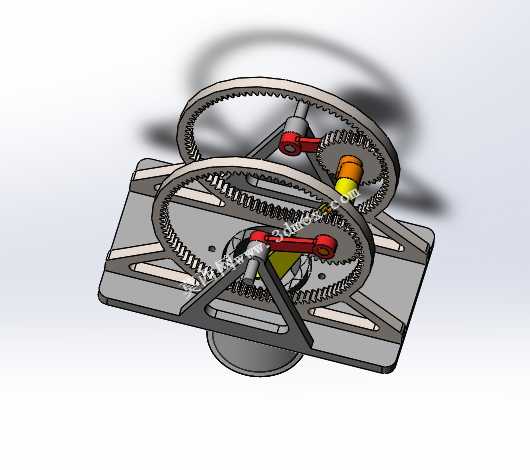

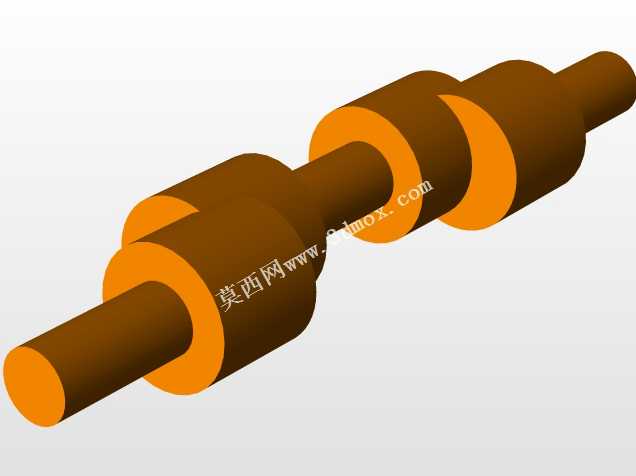

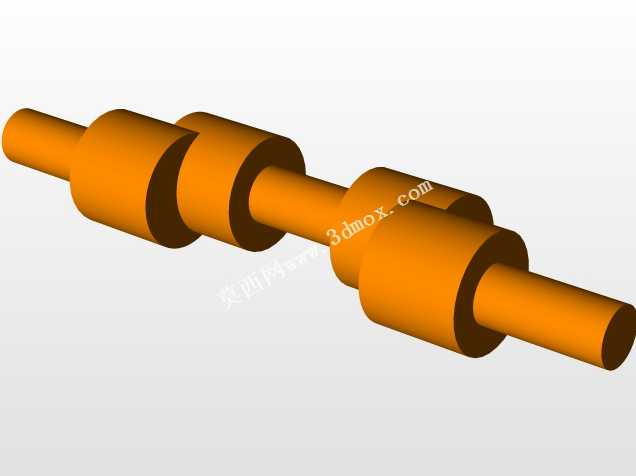

该传动结构主要面向需要将旋转运动转化为直线往复运动的通用机械配套场景，可适配小型动力输出单元、流体增压装置、轻载冲压执行端等对传动紧凑性有较高要求的设备端，替代传统外置曲柄连杆机构的外露式布局，降低传动环节的防护成本与空间占用。在实际设备运行中，这套结构通过内齿圈与小齿轮的定比啮合完成动力输入的减速与扭矩传递，小齿轮偏心位置连接的传动连杆随齿轮转动做平面运动，带动下方活塞组件沿垂直缸套方向做稳定的往复直线运动，可直接为配套设备提供规律的直线推拉力输出，满足介质输送、工位往复进给、周期性施压等工况的动作需求。从功能特性来看，这套结构将齿轮传动副与活塞导向组件集成在同一三角支撑机架上，内齿圈采用固定安装方式，小齿轮沿内齿圈的齿廓做行星轨迹运动，相比传统外置曲柄结构，啮合传动的动力传递更平稳，往复运动的行程由齿轮啮合中心距与连杆长度共同决定，运行过程中传动间隙更小，往复动作的位置重复精度更高，同时封闭式的齿轮啮合区域可减少外部粉尘、碎屑对齿面的磨损，延长结构的维护周期。设计过程中优先考虑了安装边界的紧凑性，三角支撑机架的底部设置与活塞缸套适配的同轴安装止口，机架两侧的水平安装边预留对称的固定孔位，可直接通过螺栓固定在配套设备的安装基面，无需额外设计转接支架；活塞组件的外径与常规通用缸筒尺寸匹配，可直接替换同规格的传统活塞传动组件，降低设备改造成本；齿轮副的齿形采用标准渐开线设计，啮合重合度高，运行过程中冲击载荷小，可适配中低转速的持续运行工况。结构的整体外形以垂直安装面为基准，横向宽度控制在齿圈外径的1.2倍范围内，垂直方向的总高度由齿圈半径、连杆长度与活塞行程共同决定，安装时仅需保证活塞缸套的轴线与机架安装止口的同轴度，即可避免活塞运行过程中出现偏磨问题，适配的安装空间规整，便于在紧凑型设备的内部腔体中完成布局。
