内齿轮组啮合驱动活塞传动结构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1149935
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构
  • 内齿轮组啮合驱动活塞传动结构

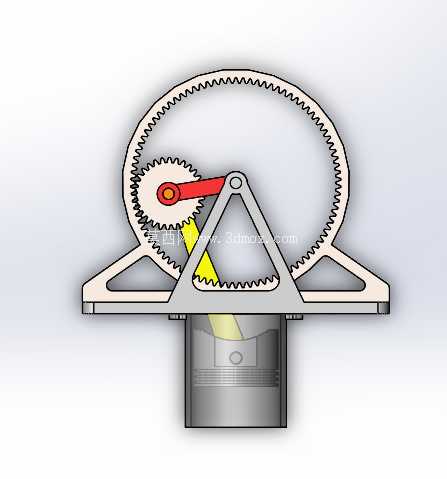

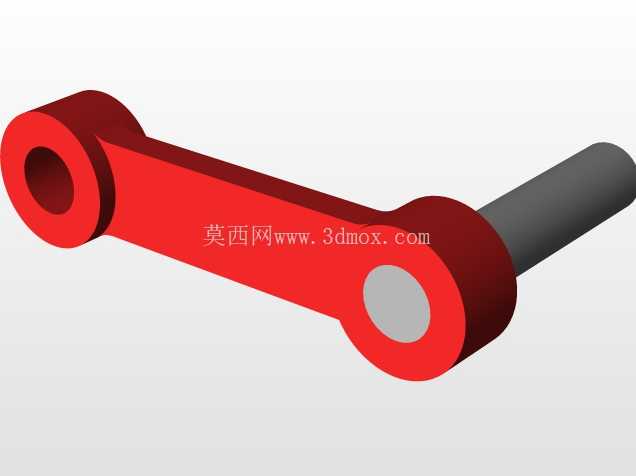

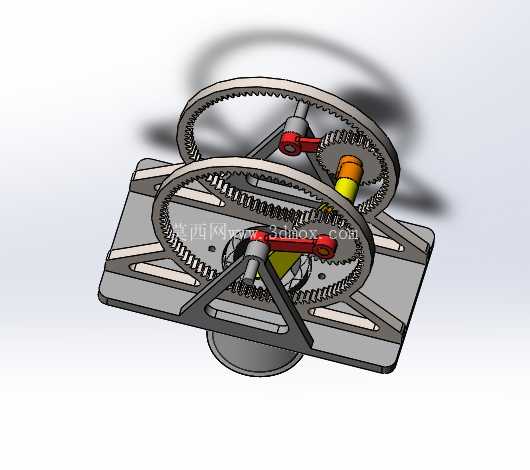

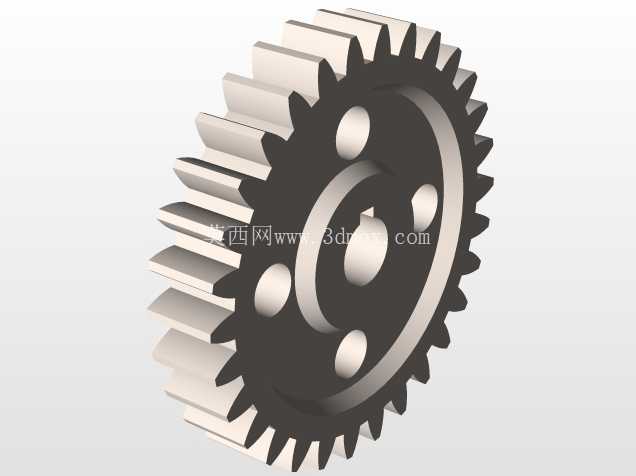

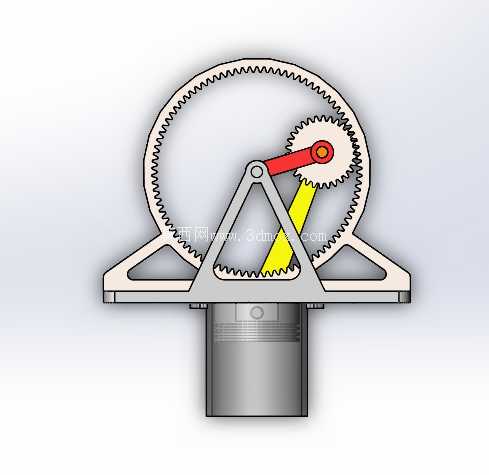

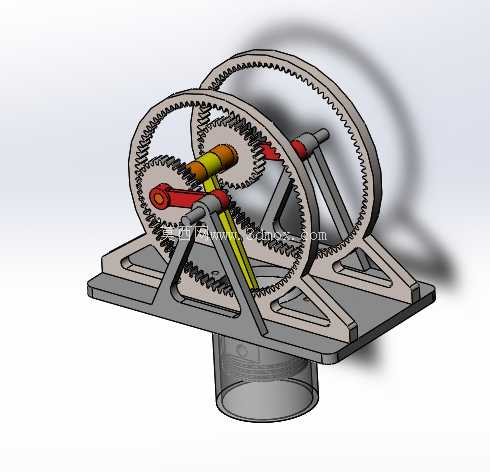

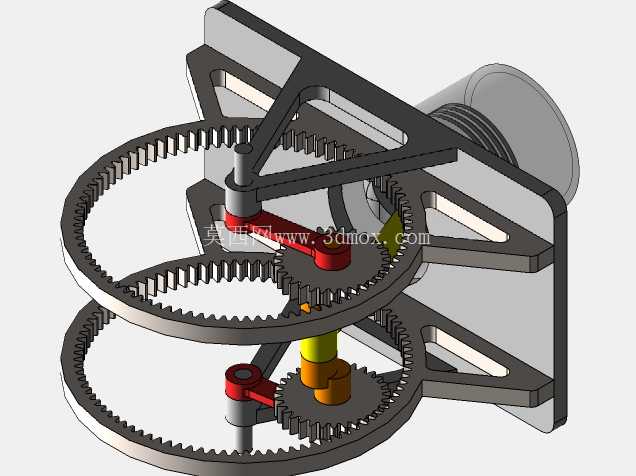

  这套内啮合齿轮驱动的活塞运动结构,常被应用在小排量往复泵、紧凑型气动执行元件以及教学演示类机械原理实训台的核心传动单元设计中,区别于传统外置曲柄连杆的活塞结构,它将传动齿轮组整合在活塞上方的机架内部,大幅压缩了整套机构的轴向安装空间,适合在安装边界局促、对设备整体体积有严格限制的工况下使用。从实际功能逻辑来看,这套结构依靠固定在三角支架上的小齿轮作为主动输入件,小齿轮与内侧带齿的大齿圈形成内啮合传动,当动力输入带动小齿轮转动时,小齿轮会沿着大齿圈的内齿轨迹做行星运动,连接在小齿轮转轴上的红色曲柄会同步做圆周回转,进而带动黄色连杆做往复摆动,最终将回转运动转化为下方活塞的直线往复运动,整套传动链没有额外的中间传动部件,动力传递路径短,传动过程中的背隙更小,运动输出的平稳性相比外置连杆结构有明显提升。

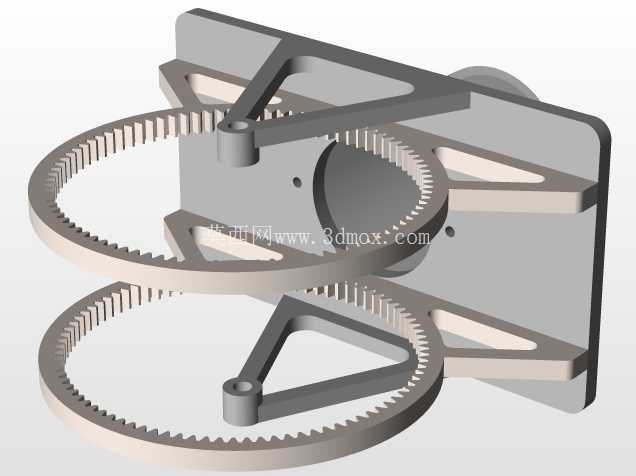

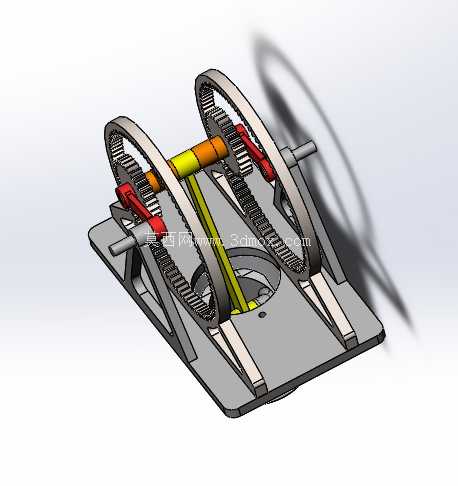

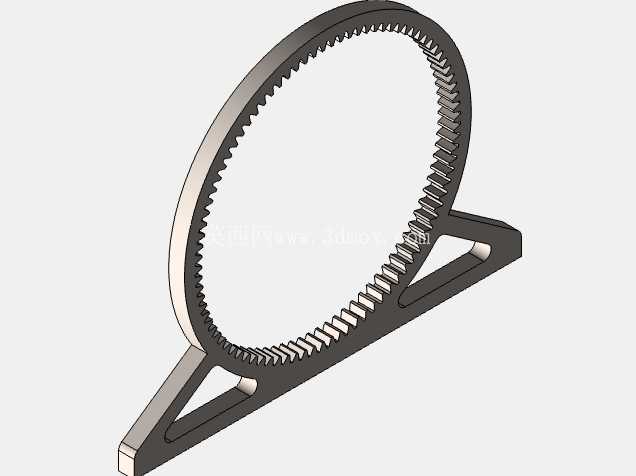

  在设计思路上,这套结构的三角支撑机架采用了一体式三角桁架构型,三个支撑脚直接延伸到底部安装法兰的端面,安装时可以直接通过法兰端面上的预留孔位与外部泵体、缸体端面做螺栓固定,不需要额外设计转接支架,安装基准统一,能有效避免多段拼接带来的同轴度误差。大齿圈采用内齿直齿设计,齿形参数与小齿轮完全匹配,啮合重合度相比外啮合齿轮组更高,传动过程中轮齿之间的接触应力更小,能承受更高的输入扭矩,同时内啮合的结构形式让齿轮组的润滑油脂可以被封闭在齿圈内部的空腔里,减少润滑脂的飞溅损耗,日常维护时只需要定期往齿圈空腔内补充润滑脂即可,不需要拆解整套传动结构。

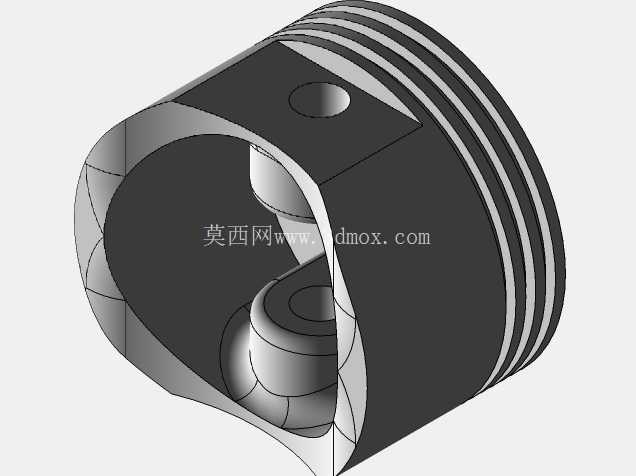

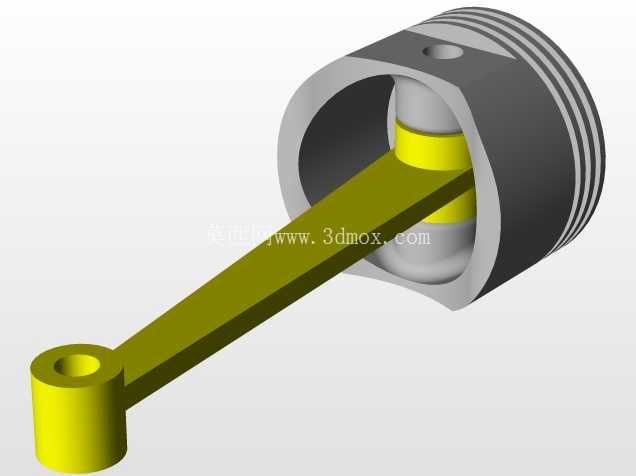

  活塞部分采用了等直径圆柱构型,活塞外壁与缸体内壁的配合间隙控制在0.02-0.04mm区间,既可以保证活塞往复运动时不会出现卡滞,也能避免间隙过大导致的压力泄漏,活塞顶部与连杆的连接采用了铰接式结构,铰接销轴的轴线与小齿轮输入轴的轴线保持平行,能抵消连杆摆动时带来的侧向力,减少活塞外壁与缸体内壁的偏磨,延长整套结构的使用寿命。从安装边界来看,整套结构的最大外轮廓尺寸由大齿圈的外径决定,底部活塞的直径小于大齿圈的齿根圆直径,因此在做整机布局时,只需要预留出大于大齿圈外径的圆形安装空间,以及活塞行程对应的轴向长度即可,不需要在齿圈径向方向预留额外的操作空间,结构集成度非常高。

  在实际工况适配中,这套结构可以通过调整小齿轮与大齿圈的齿数比,来改变活塞的行程长度与往复频次,当小齿轮齿数固定、大齿圈齿数越大时,小齿轮做行星运动的回转半径越大,对应的活塞行程就越长,适合需要大排量输出的泵体工况;反之缩小大齿圈的齿数,就可以缩短活塞行程,提升活塞的往复运动频次,适配需要高频小位移输出的执行元件场景。结构的支撑机架在设计时做了镂空减重处理,三角支撑臂的截面采用了等强度梁构型,在保证支撑刚度的前提下尽可能降低了整体重量,让整套结构的运动惯量更小,动力输入时的启动扭矩更低,适合用在小功率动力输入的场景中,比如小型手动增压泵、教学用原理演示模型、小型气动元件的测试工装等场景。齿轮与连杆的连接销轴都采用了过盈配合加防脱卡簧的固定方式,避免高速往复运动时销轴出现窜动脱落,所有铰接位置都预留了润滑脂注油孔,可以在不拆解结构的情况下完成铰接位的润滑保养,降低长期运行后的磨损量。这套结构的运动逻辑完全规避了传统曲柄连杆结构中连杆对活塞的侧向分力过大的问题,因为内啮合行星运动的轨迹让连杆的摆动角度被限制在很小的区间内,活塞受到的侧向力仅为传统结构的30%左右,能大幅降低活塞与缸壁之间的摩擦损耗,提升整套机构的运行效率,同时也能降低运行过程中的振动与噪音,适合对运行噪音有要求的民用小型设备场景。
