2英寸宽拖车舌球头连接锁紧装置

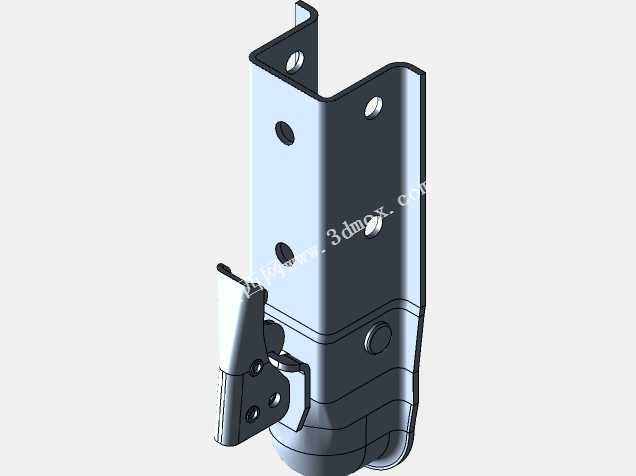

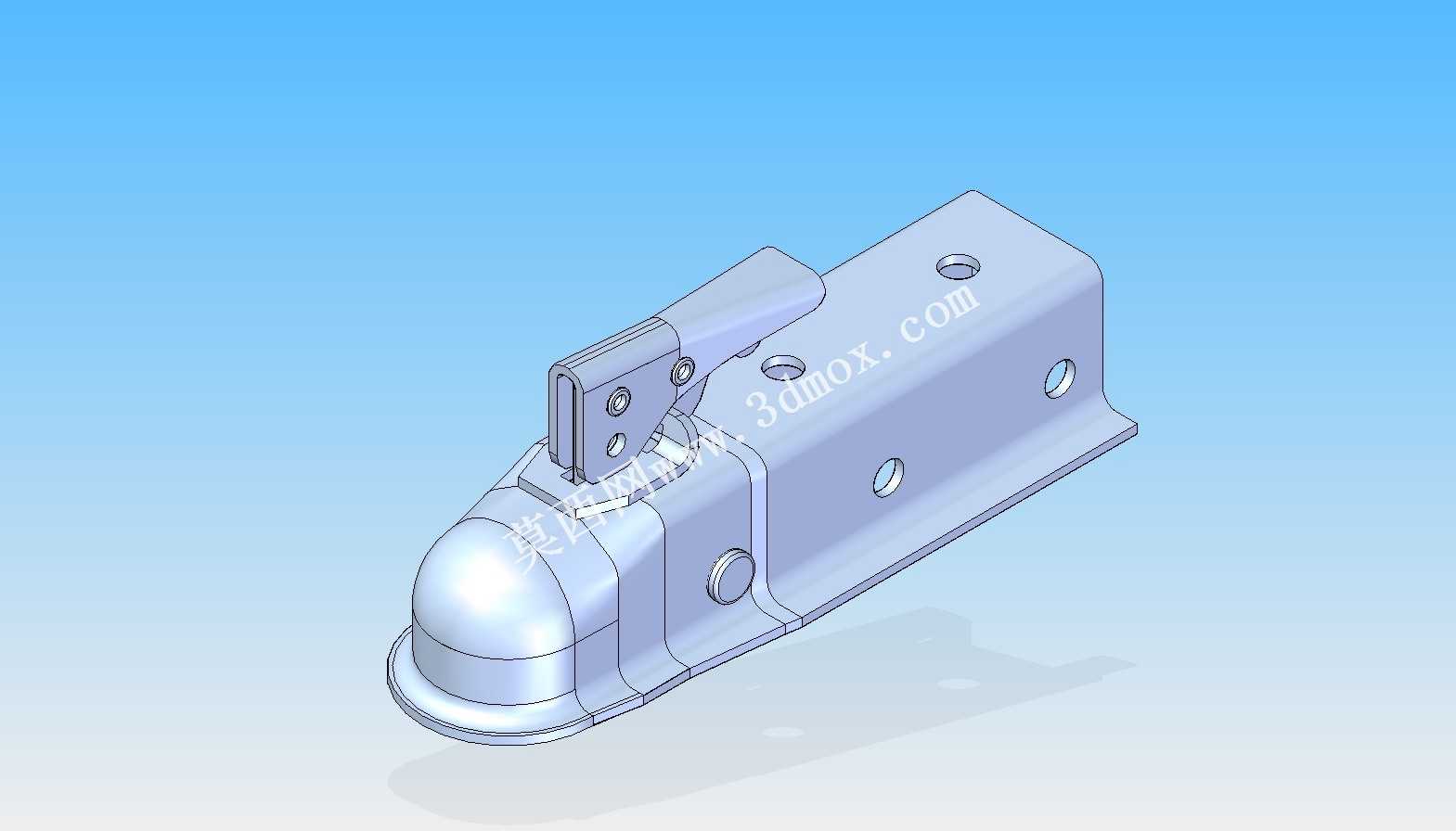

这款拖车舌连接件是适配2英寸标准牵引球头的拖挂锁紧部件，主要面向公用事业作业拖车、船舶拖运挂车以及同规格轻型拖挂场景的牵引连接需求，承担牵引车与被拖挂设备之间的机械连接、牵引力传递以及行驶过程中防脱锁止的核心作用，是拖挂系统中保障行驶安全的关键受力部件。从功能设计来看，该部件采用直连式安装结构，主体底座预留了对应2英寸宽管状拖车舌的安装位，可通过螺栓直接与拖车前端的管状牵引梁紧固连接，无需额外制作转接支架，大幅降低现场安装的适配难度。锁紧机构采用扳机式触发解锁设计，常态下锁扣自动卡合在牵引球头颈部，配合向上扳动的锁止闩形成双重锁止结构，能够在拖挂行驶过程中承受颠簸、急加减速带来的纵向、横向冲击载荷，避免连接意外脱开；解锁时只需拉动触发器同时向上抬起锁闩即可打开球座，单人即可快速完成挂接与脱挂操作，无需借助额外工具。设计过程中，整体结构以安装占位适配为核心思路，球座内腔完全贴合2英寸标准牵引球头的曲面轮廓，保证连接后球头在允许的摆动角度内可自由转动，适配拖挂行驶过程中转弯、上下坡带来的角度变化，同时不会出现旷量过大导致的行驶晃动问题。底座上的安装孔位按照2英寸宽方管的通用安装间距设置，安装边界完全匹配常规轻型拖车的牵引梁尺寸，主体外壳采用一体化冲压成型的流线型结构，前端球头包裹部分做圆弧过渡处理，既能够减少行驶过程中的风阻，也能避免尖锐棱角带来的磕碰风险，侧面预留的观察位可直观查看锁扣是否完全卡合到位，方便操作人员在挂接后快速确认连接状态，降低误操作带来的安全隐患。整体受力结构经过针对性优化，锁舌、扳机等活动部件的铰接点均做了耐磨强化设计，能够承受长期反复挂接操作带来的磨损，保证在户外复杂作业环境下长期使用的可靠性。
