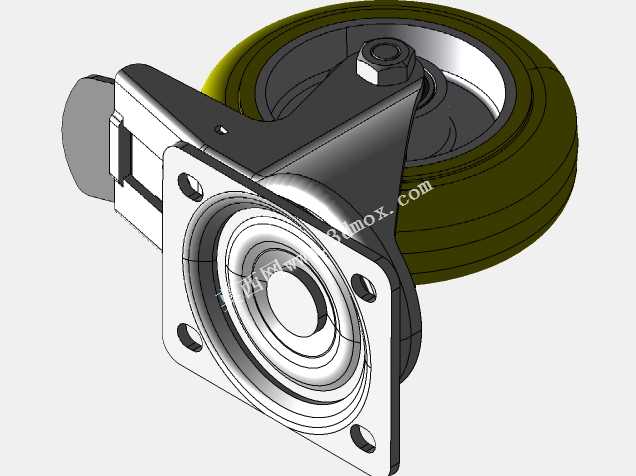

125mm全锁式万向旋转脚轮结构设计

这款全锁式旋转脚轮主要面向工业物流搬运、商用设备移动、工装台架移位等高频重载移动场景，可适配各类需要灵活转向同时具备可靠驻停能力的设备底部安装需求，常见于工业周转车、重型工具柜、自动化设备机架、商用冷链设备、医疗辅助移动设施等载体，能够在平整硬化的车间地面、商用环氧地坪、硬质铺装路面上稳定运行，兼顾移动灵活性与驻停可靠性。产品核心功能为万向旋转与全锁制动，全锁结构可同时锁定滚轮转动与支架旋转自由度，当设备需要固定工位作业时，触发制动机构即可完全限制脚轮的所有运动，避免设备受外力出现滑移、转向偏移的问题，相比仅锁滚轮的单刹结构，全锁设计在倾斜地面、外力碰撞场景下的驻停稳定性更优，能有效提升设备放置的安全系数。滚轮采用聚氨酯材质设计，邵氏硬度控制在92-95SHA区间，既具备足够的承重能力，单轮额定负载可达300kg，又能在滚动过程中降低运行噪音，减少对地面的划伤磨损，同时具备不错的耐磨性能，可适配长时间高频移动的使用需求。支架部分采用金属材质一体成型结构，顶部为方形法兰安装面，预留四个对称分布的安装孔位，安装时可通过螺栓直接与设备底部的安装面锁紧固定，安装边界适配性强，无需额外定制转接件即可适配多数常规设备的底部安装尺寸。旋转结构内置回转支撑组件，转向时顺滑无卡滞，可360度自由旋转，在设备推行过程中能够灵活调整行进方向，降低转向时的操作推力。制动拨片设置在支架侧方，操作时无需弯腰深探，用脚轻踩即可完成锁止与解锁操作，人机操作逻辑友好，适配车间作业人员的操作习惯。整体结构设计紧凑，滚轮直径125mm，在保证越障能力的同时控制了整体安装高度，不会过度抬升设备的重心高度，兼顾了移动通过性与设备放置的稳定性，各部件之间的连接间隙经过优化，避免运行过程中进入杂物卡滞旋转结构，延长产品的实际使用寿命。
