数控加工用静态分析模具结构设计

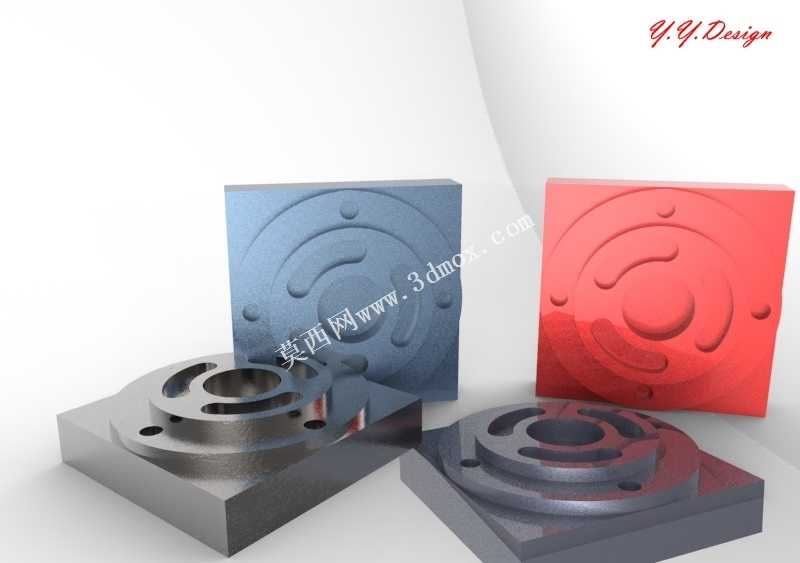

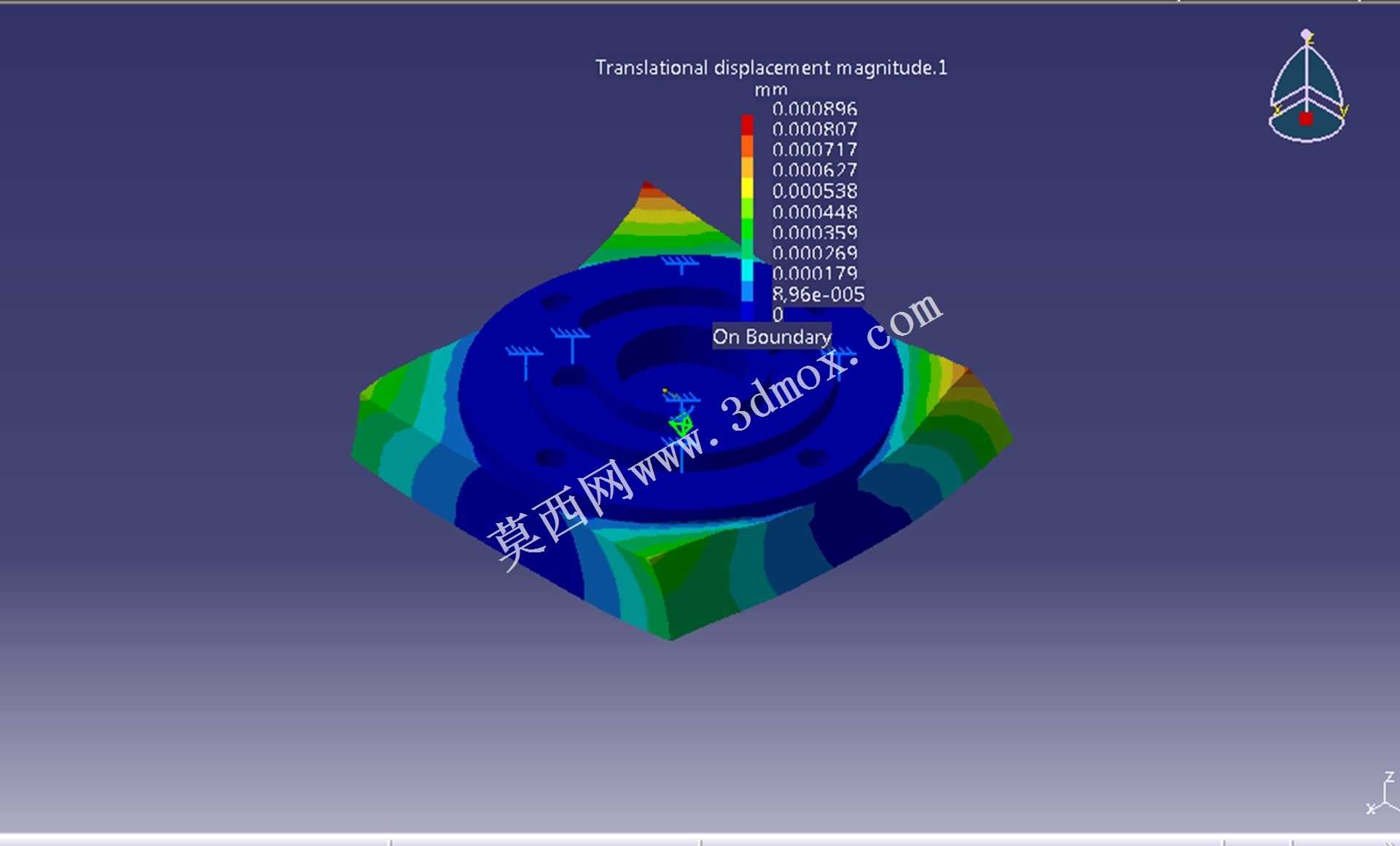

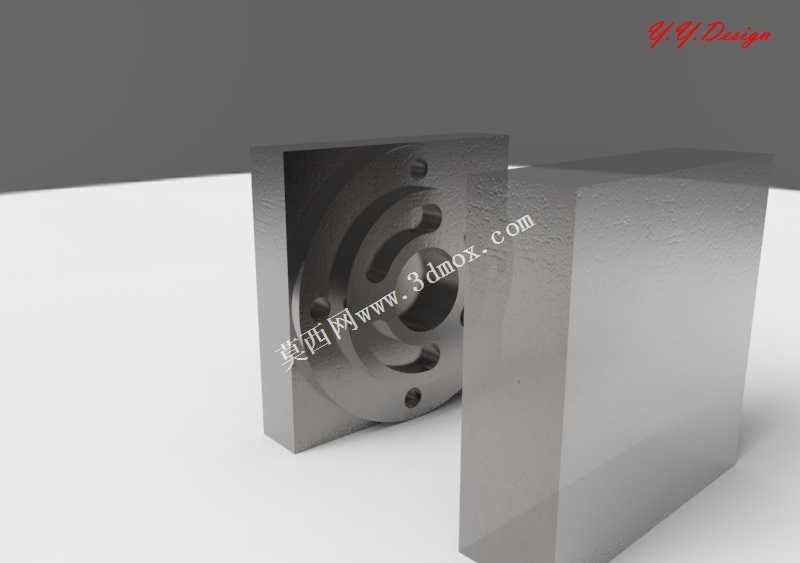

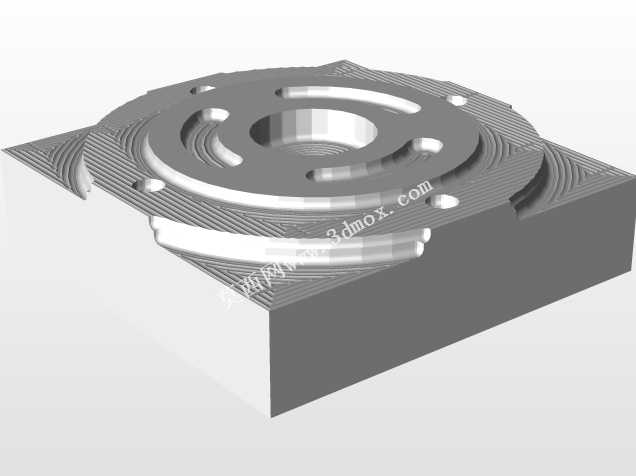

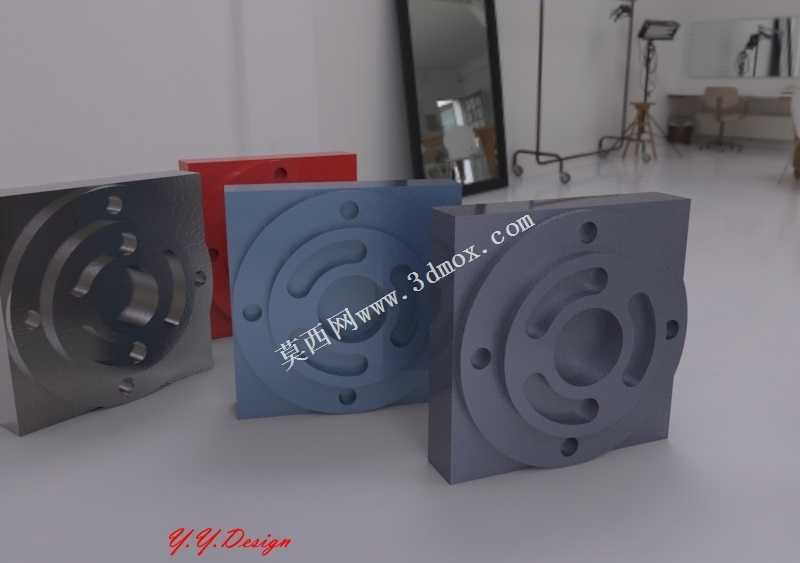

这套模具结构主要面向精密机械零部件的数控加工场景，可配套立式加工中心完成中小型金属结构件的型腔成型与基准定位作业，在实际生产中能够为待加工坯料提供稳定的装夹支撑，同时通过预设的成型型腔直接完成零件轮廓的粗加工基准校准，减少重复装夹带来的形位公差偏差。从功能特性来看，该模具分为上下模配合结构与独立成型模块两个部分，上下模合模后可形成封闭的成型腔，适配铝合金、结构钢等常见金属坯料的冷压成型预加工工序，独立成型模块可单独作为CNC加工的定位工装使用，模块表面预设的环形凹槽与定位孔可直接匹配待加工零件的安装基准，无需额外制作专用夹具。设计过程中重点考量了静态载荷下的结构稳定性，针对合模时的压合应力、加工过程中刀具切削带来的径向载荷做了受力分布优化，将应力集中区域设置在模具底座的加厚实体部分，型腔边缘做了圆弧过渡处理，避免长期受载出现裂纹变形。外形尺寸方面，整套模具采用正方形底座设计，安装边界与常规加工中心的工作台T型槽间距适配，底座上预留的四个沉头安装孔可直接通过压板固定在机床工作台上，无需额外转接板，上下模的导向柱采用对称布置，合模时的定位精度可控制在0.02mm以内，能够满足精密零件的加工精度要求。模具的成型面做了分区设计，不同深度的环形槽对应零件的不同加工余量区域，粗加工时可直接沿着型腔轮廓走刀，减少空刀行程，提升加工效率，同时成型面的拔模角度设置为1.5度，既保证成型后零件可顺利脱模，又不会影响零件的尺寸精度。在实际应用中，这套模具既可以作为小型结构件的冷冲压成型工装使用，也可以拆分后作为CNC加工的定位夹具，适配多品种小批量的精密零件生产场景，能够帮助生产环节减少工装更换时间，降低夹具制作成本，同时经过静态受力优化的结构可承受最大1200N的持续压合载荷，长期使用下的形变量可控制在0.01mm以内，能够稳定保障加工零件的尺寸一致性。
