汽车白车身焊接定位工装夹具结构

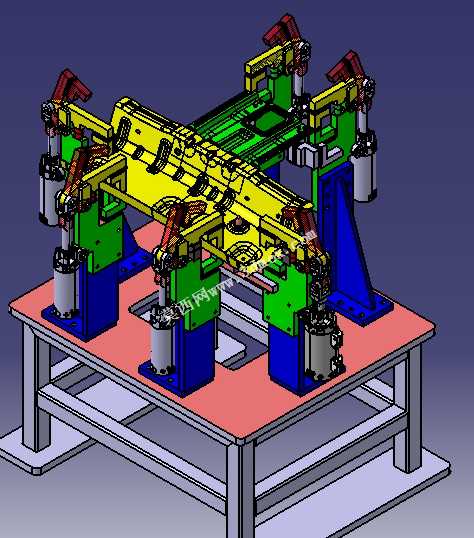

该套工装夹具主要应用于汽车整车制造环节的白车身焊装工序，是白车身分总成及总成焊接工位的核心定位夹紧装置，承担白车身钣金组件焊接过程中的形位精度固定作用，避免焊接过程中钣金件受热变形、移位，保障各焊接点位的相对位置精度符合整车装配公差要求，适配白车身侧围、底板等多类分总成的焊接作业场景，可直接集成在焊装生产线的固定工位上，配合人工焊接或自动焊接机器人完成批量焊接作业。整套夹具采用模块化的立柱式布局，底部依托标准型材焊接工作台作为安装基准，所有夹紧定位单元均通过底座固定在工作台台面，安装时可根据待焊白车身组件的外形轮廓调整各单元的固定位置，适配不同车型白身组件的装夹需求，工作台下方预留充足的管线排布空间，可容纳气动夹紧单元的供气回路、检测元件的信号线路，避免管线干涉焊接作业路径。夹具的功能设计围绕白车身焊接的精度需求展开，每个夹紧单元对应白车身上的一个定位基准点，采用气动下压式夹紧结构，夹紧头贴合白车身钣金的型面轮廓，接触位置做了仿形处理，避免夹紧过程中刮伤钣金表面，同时保证夹紧力均匀分布，防止薄壁钣金件出现压痕变形；定位销单元精准对应白车身上的工艺定位孔，装夹时先通过定位销完成孔位对位，再触发各夹紧单元同步动作，实现待焊组件的完全固定，焊接过程中可有效抵消焊接热应力带来的工件变形，保障焊接完成后组件的尺寸精度。设计过程中充分考虑了焊装工位的操作便利性，各夹紧单元的排布避开了所有焊接作业的操作空间，焊枪可顺畅抵达每一处待焊接点位，不会与夹具结构发生干涉；夹具的支撑立柱采用高低错落的布局形式，匹配白车身的曲面外形，让每个夹紧点都能垂直对应工件表面，保证夹紧力方向垂直于工件型面，避免侧向分力导致工件移位。整套夹具的安装边界完全适配常规焊装工作台的台面尺寸，各单元的高度设置符合人工操作或机器人作业的行程范围，无需额外加高或调整工作台高度即可直接投入使用，日常维护时可单独更换磨损的夹紧头、定位销，无需拆解整套夹具结构，降低产线维护的时间成本。
