双螺杆增压压缩机结构设计方案

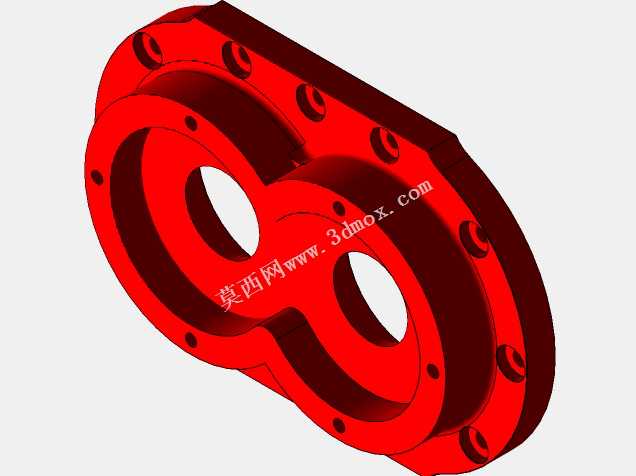

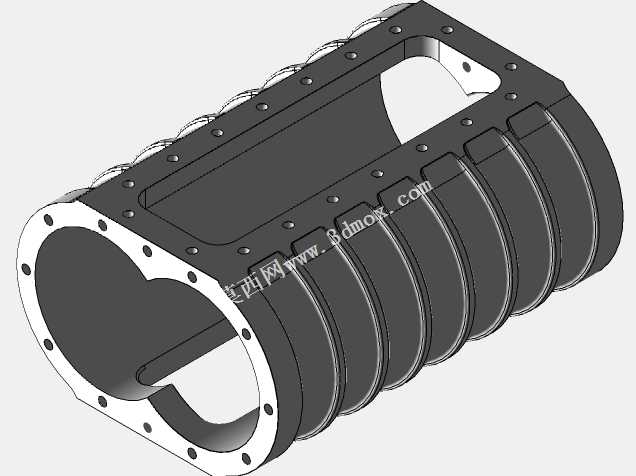

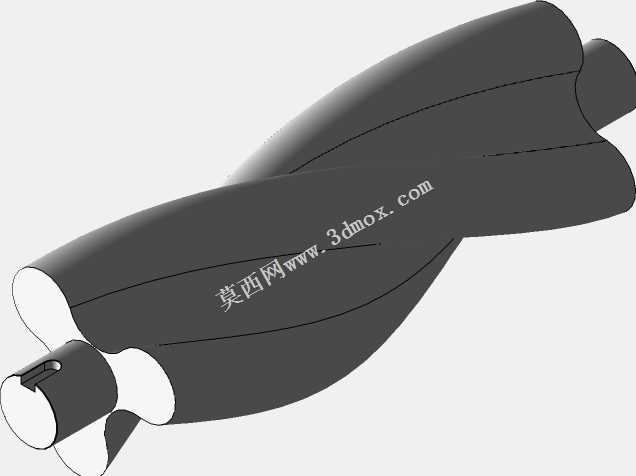

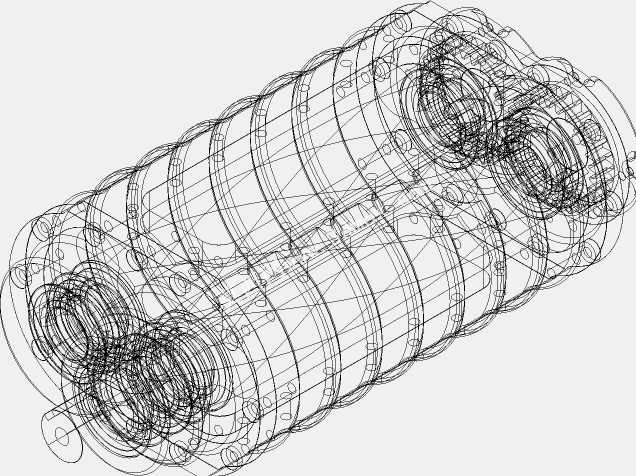

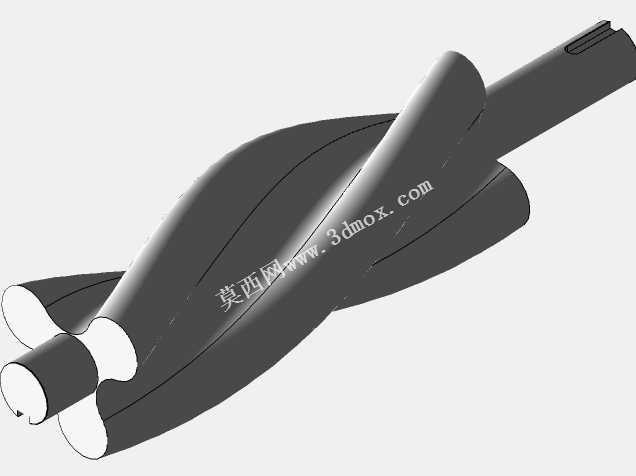

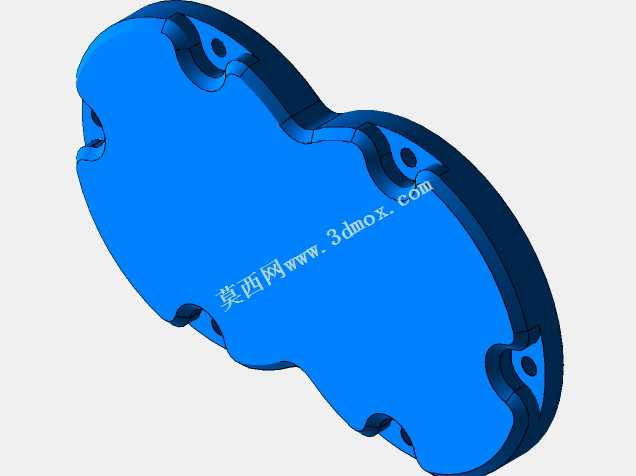

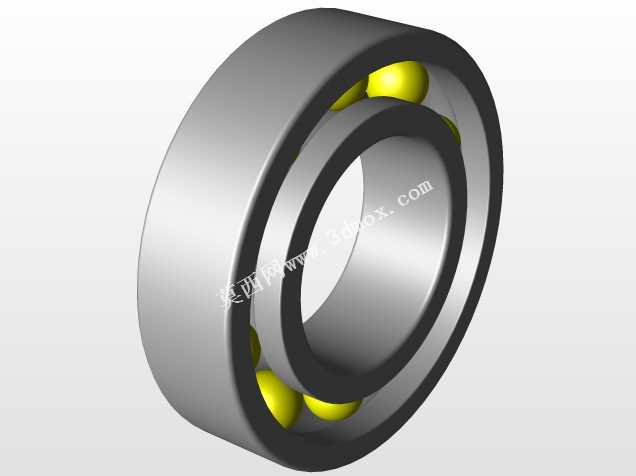

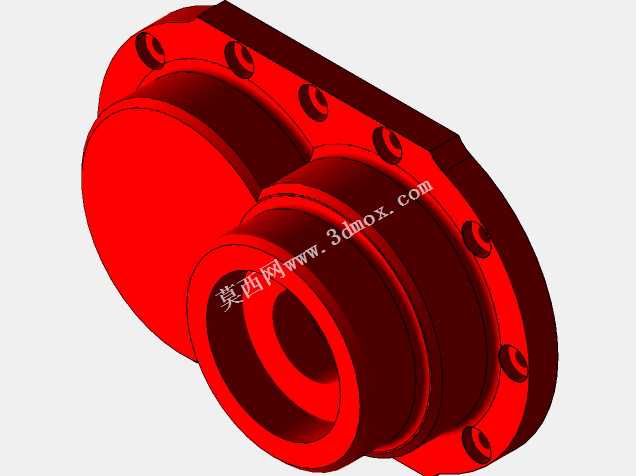

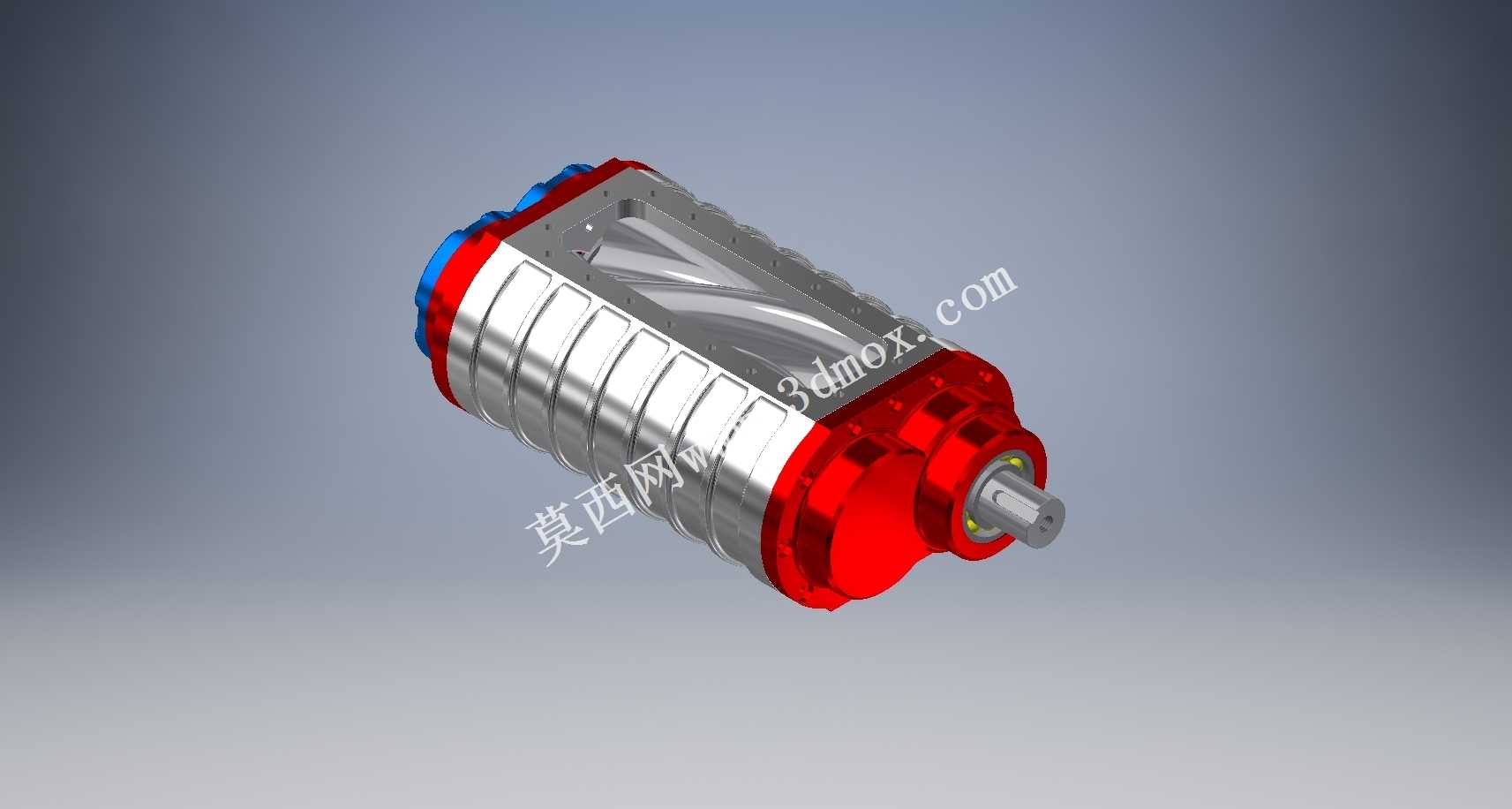

这款双螺杆结构的压缩增压设备，主要面向工业气动系统、工艺气体输送、内燃机进气增压等核心应用场景，可在中小流量工况下实现稳定的气体压力提升，适配车间集中供气、生产流程气体增压、特种装备动力进气等多种实际使用需求，能够为下游用气终端提供压力稳定、脉动极小的压缩气源，有效降低后端管路的压力波动损耗。从功能特性来看，该设备采用容积式压缩原理，依靠两根互相啮合的螺旋形转子在腔体内做同步反向回转运动，依次完成吸气、封闭压缩、排气的连续工作循环，相比传统往复式压缩结构，它的运转平衡性更强，工作过程中无往复惯性力带来的剧烈振动，整机运行噪音更低，易损件数量大幅减少，长期连续运转的可靠性更有保障。在整体设计思路上，这款设备采用了集成化的筒体式壳体结构，将转子腔、冷却流道、轴承安装位整合在同一主体壳体内，减少了分体式壳体的连接密封面数量，从结构根源上降低了气体泄漏的风险；两端端盖采用对称式布局设计，分别布置转子支撑轴承、轴封组件与进出气接口，既可以保证两根螺杆转子的同轴度支撑精度，也能让装配与后期维护的操作更加便捷，无需拆解主体壳体即可完成密封件、轴承的检查更换。外形与安装边界方面，设备整体呈卧式长圆柱布局，主体外壳带有环形加强筋结构，既可以提升壳体承受内压的结构强度，也能增大壳体外表面积辅助散热；动力输入轴从单侧端盖伸出，采用标准轴伸尺寸可直接通过联轴器与驱动电机连接，进出气接口分别布置在两端端盖的对应位置，安装时只需预留轴向的拆装操作空间、径向的管路连接空间即可完成整机固定，无需额外设计复杂的安装基座，能够适配不同规格的现有供气系统改造升级需求，也可作为核心增压模块集成到成套动力设备中。
