汉贝尔RC2-370B螺杆式制冷压缩机组结构设计

该款螺杆式制冷压缩机组主要面向大中型商用及工业制冷场景，可广泛应用于冷链物流冷库、大型商用中央空调系统、工业工艺冷却、食品速冻生产线、化工低温制程等领域，作为制冷循环系统的核心动力部件，承担着吸入低压低温气态冷媒、通过容积压缩将其升压为高压高温气态冷媒的核心功能，为整个制冷循环提供持续的动力源，保障制冷系统能够稳定完成热量搬运，实现目标空间或工艺环节的降温控温需求。

在产品功能特性上，该机型采用双螺杆容积式压缩结构，相比传统活塞式压缩机具备运行更平稳、振动幅度更小、输气连续无脉冲、易损部件少、长期运行可靠性更高的优势，能够适配R22、R404A、R134a等多种主流制冷冷媒，可在宽工况区间内保持较高的容积效率与能效比，机组集成了吸气截止阀、排气截止阀、油分离器、供油管路、温度压力检测接口、接线控制盒等全套附属部件，无需额外零散选配外围辅件即可完成系统对接，大幅降低现场安装的施工难度与管路匹配成本。

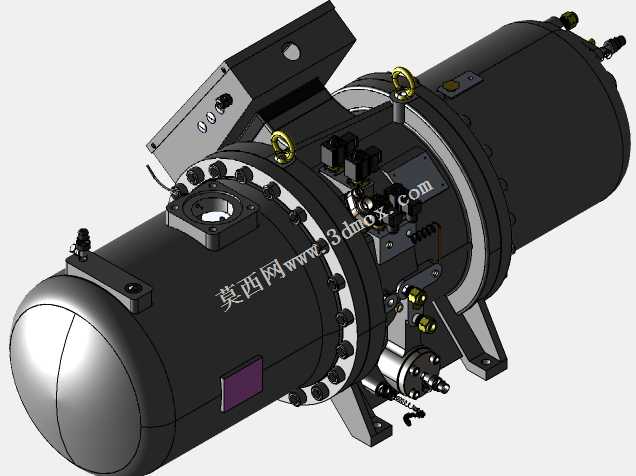

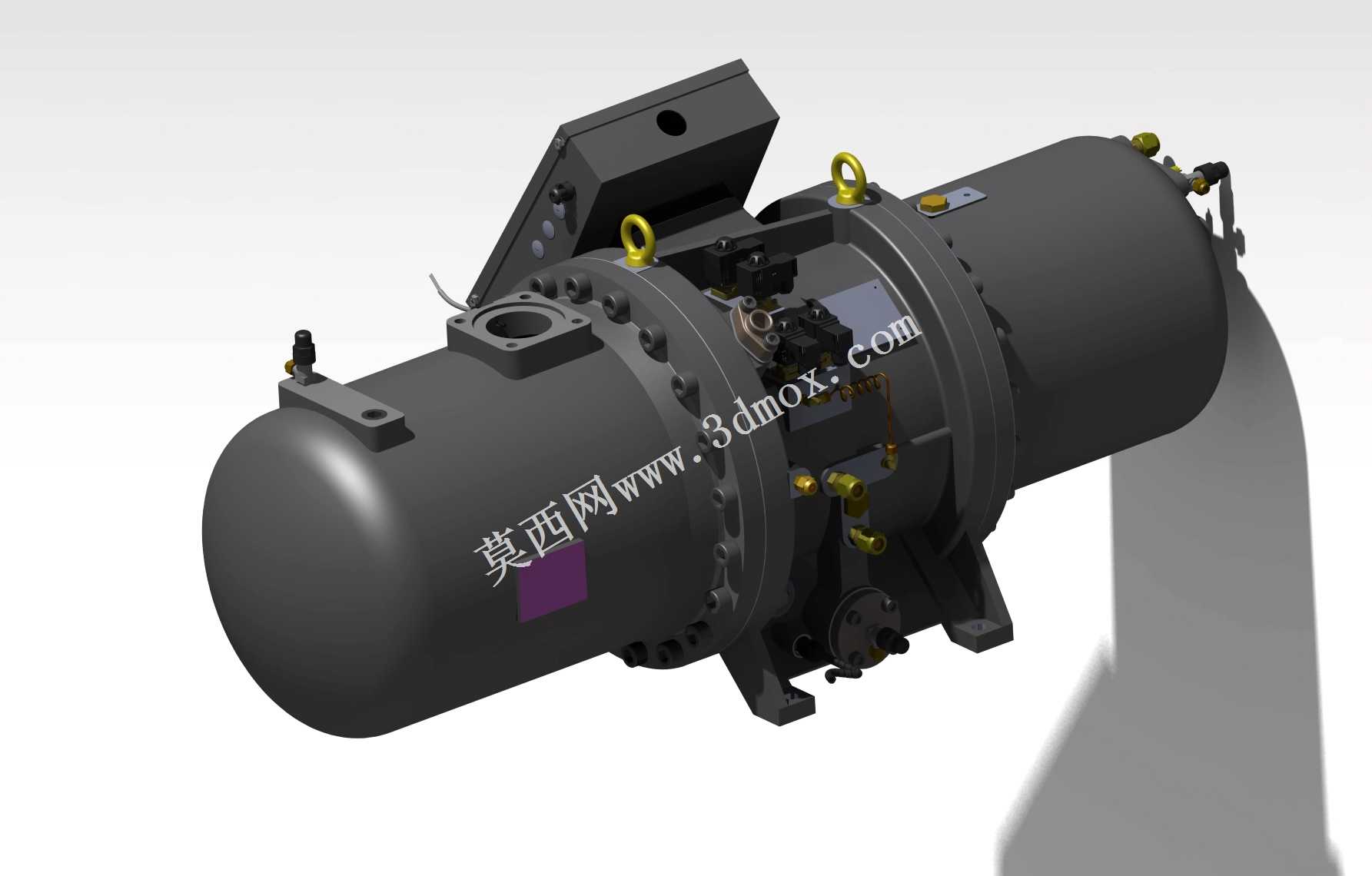

从设计思路来看，整体采用卧式筒体布局，将螺杆转子压缩核心模块封装于承压筒体内，两端端盖集成轴承支撑与轴封结构，既保证了高压腔体的密封性能，又通过对称式的受力布局平衡转子运行产生的轴向与径向载荷；顶部对称布置的吊环结构充分考虑了大重量机组的吊装转运需求，底部的支撑脚采用带安装孔的铸钢支座，能够将机组运行的微幅振动均匀传递至安装基础，避免应力集中导致的管路开裂或连接松动；侧面排布的各类控制阀件与检测接口均预留了充足的操作空间，方便后期运维过程中的检测、调试与部件更换，接线盒采用侧置上翻的防护结构，能够避免凝露或滴落的冷凝水侵入电气接线端，提升电气系统的运行安全性。

在外形尺寸与安装边界方面，该机组整体为长筒卧式结构，安装时需预留足够的轴向操作空间用于端盖拆卸与转子检修，径向方向需预留管路连接与阀件操作的侧边空间，底部支撑脚的安装孔位采用标准化间距设计，可适配常规制冷机组的公用安装底座，安装基础需满足对应的承重要求，同时预留减振垫的安装厚度空间，吸气与排气接口的位置、朝向均经过优化，可适配不同方向的管路排布走向，减少现场管路弯折的施工量，整体安装边界充分兼顾了不同制冷机房的布局适配性，能够在紧凑的机房空间内完成布置安装。
