美标NEMA5-15P接地电源插头结构设计

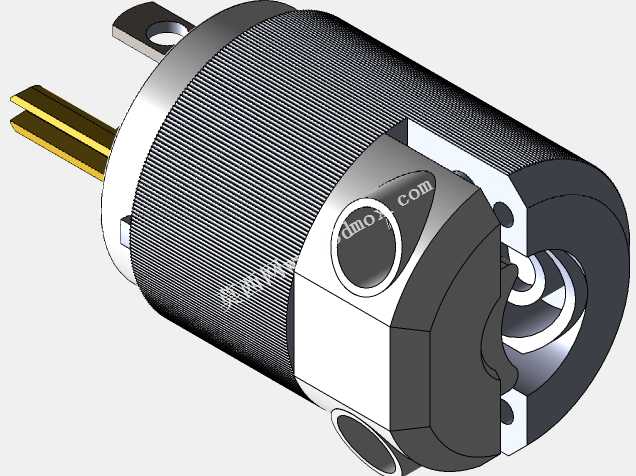

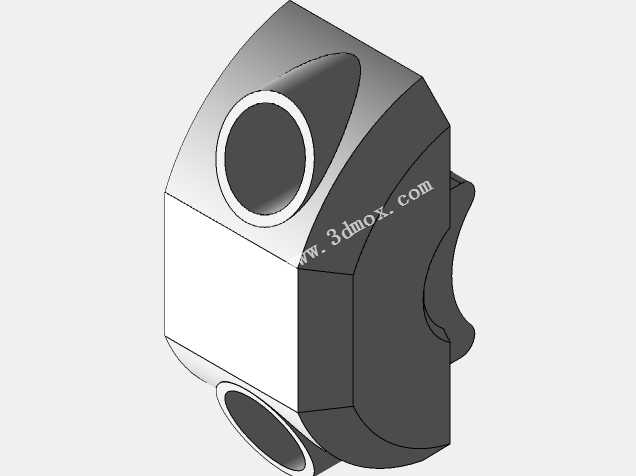

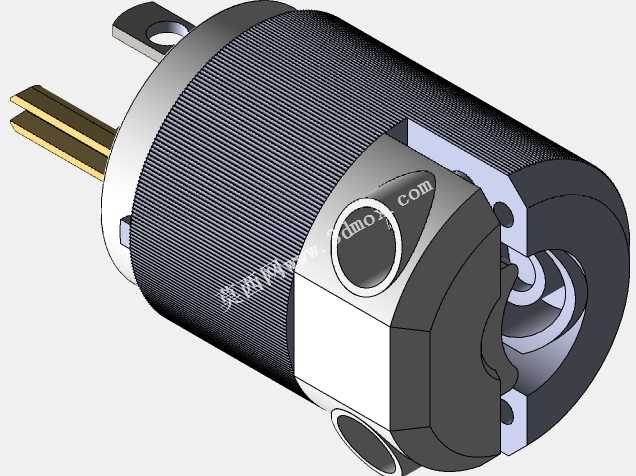

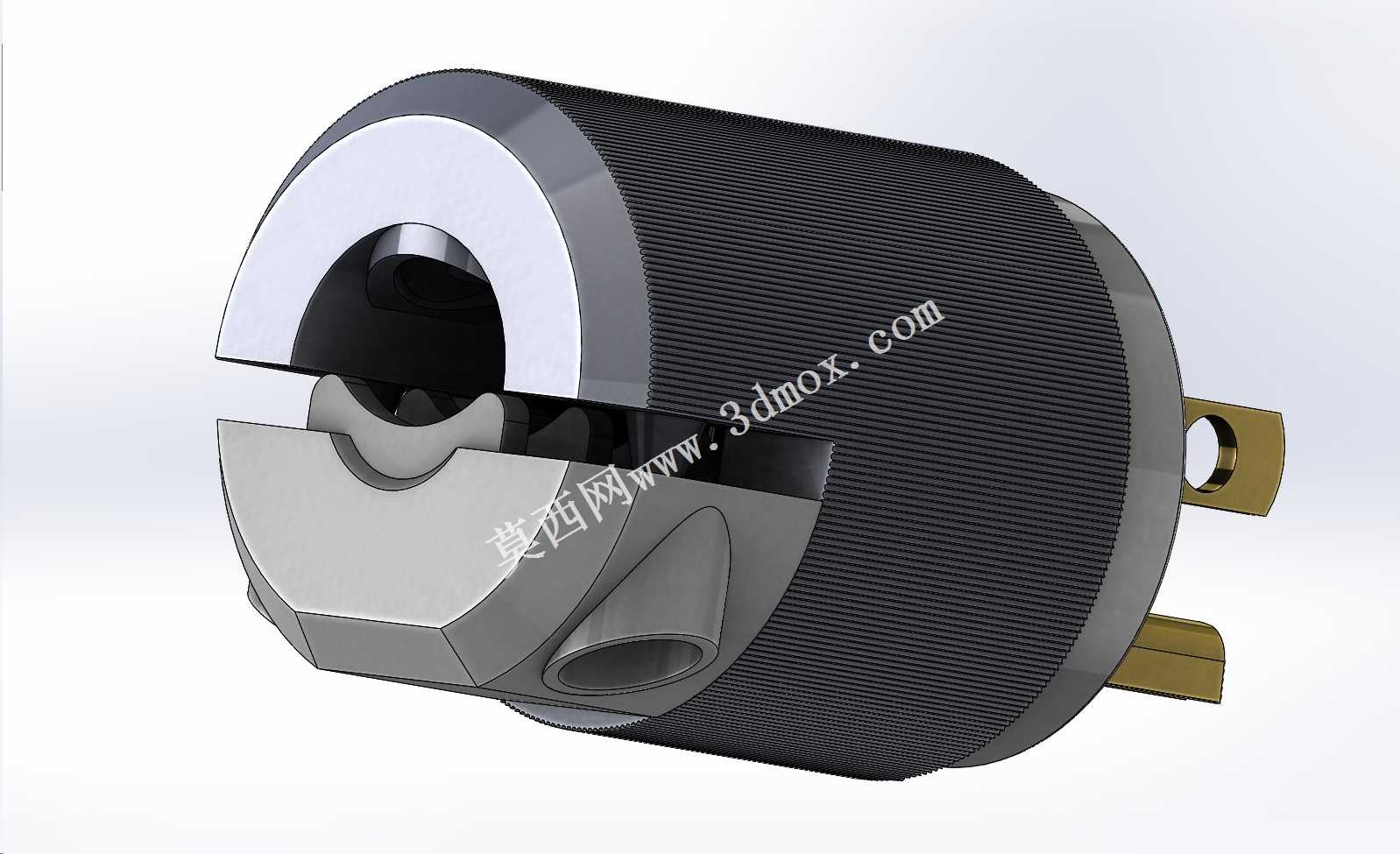

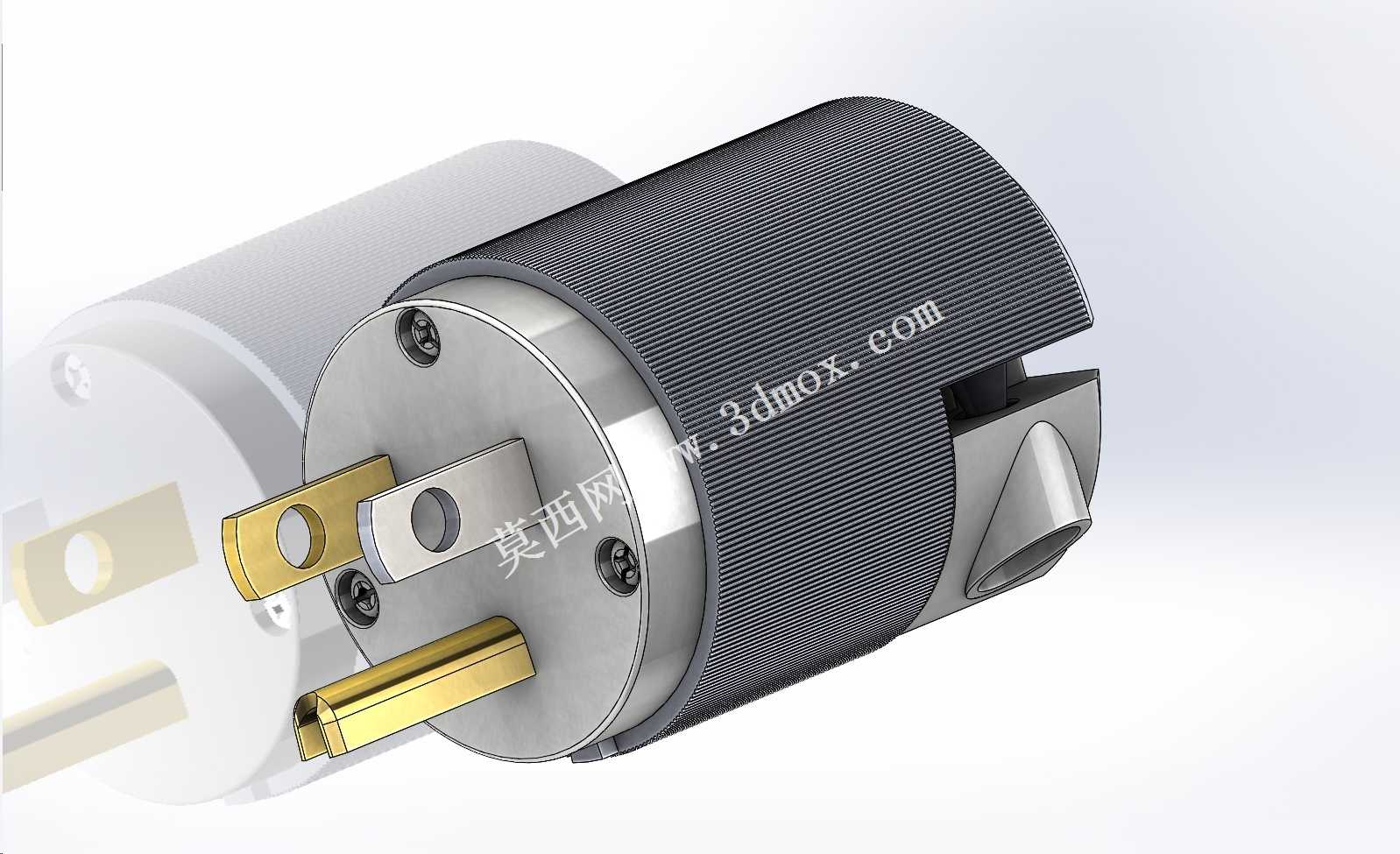

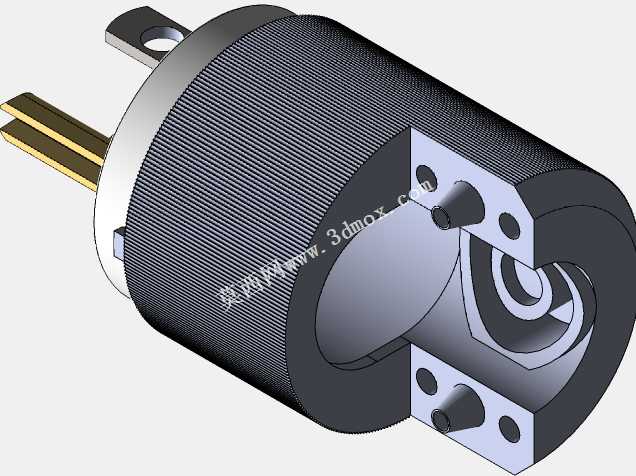

这款美标接地电源插头主要适配北美地区民用及商用低压供电场景，常见于办公设备、家用家电、小型工业电动工具的取电连接环节，作为供电链路末端的活动连接部件，承担着市电接入终端设备的电流传导、接地防护核心作用，可在常规室内干燥环境下长期稳定工作，适配15A额定电流、125V额定电压的供电回路。产品采用三极插合结构，其中两片平行扁插为零火线传导极，下方居中的圆柱形插脚为接地极，插合时接地极优先接触、断开时最后分离，从结构上保障用电安全，避免设备漏电时的触电风险。插片采用高导电黄铜材质，表面做钝化处理降低接触电阻，长期插拔也不易出现氧化锈蚀导致的接触不良问题。外壳部分采用前后分件式结构，前端金属安装座通过三颗紧固螺丝与插片组件固定，保证插片的定位精度，插片与安装座之间设置绝缘隔层，避免极间击穿短路；后端握持部位采用带细密周向滚花的绝缘壳体，既提升插拔时的手部摩擦力，也能强化壳体的结构强度，避免跌落、挤压时出现壳体开裂。尾部出线位置设计了弧形应力消除结构，电源线接入后可通过该结构分散线材弯折应力，避免反复弯折导致的内线断裂，同时适配常规三芯电源线的外径尺寸，安装时可通过壳体内部的压线结构固定线材，防止拉扯导致的接线松脱。设计过程中严格遵循美标插头的尺寸公差要求，插片的间距、伸出长度、厚度均匹配对应插座的插合尺寸，保证插拔力度适中，既不会出现插合过松导致的接触打火，也不会因插接过紧造成使用不便；整体外形为圆柱式结构，握持直径符合人体工程学设计，单手即可完成插拔操作，金属前端与绝缘壳体的衔接处做了止口配合，可阻挡少量泼溅液体渗入内部，适配日常使用场景下的防护需求。安装时仅需拆开壳体，将电源线的零火地线分别对应接在三个插片的接线端子上，扣合壳体拧紧固定螺丝即可完成装配，内部预留的接线空间足够容纳常规线径的三芯导线，不会出现压线、挤线的问题。
