三芯JST XH内螺纹接插件带线结构

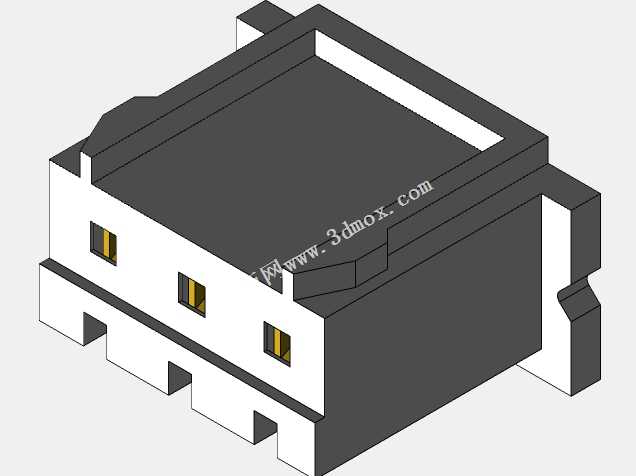

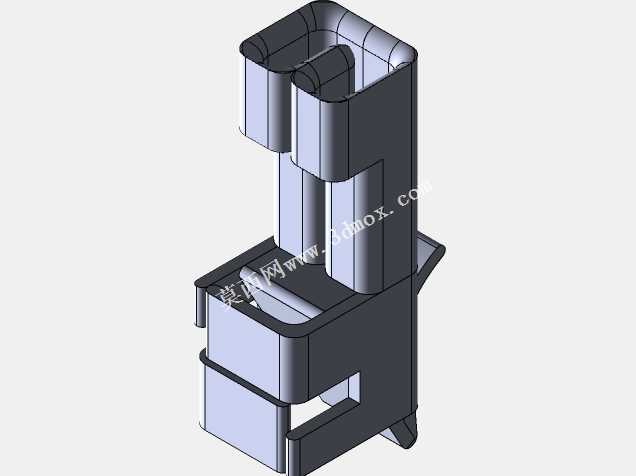

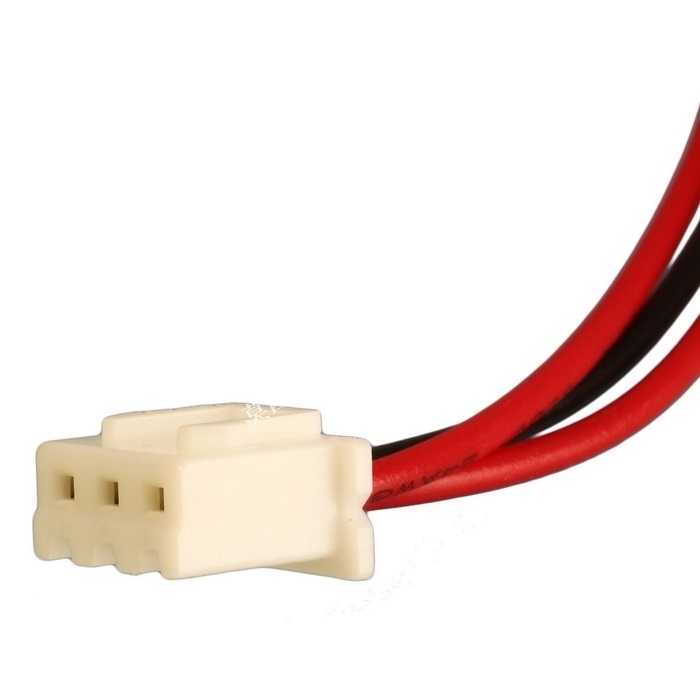

这款三芯接插件是低压电子信号、小电流供电回路里极为常用的互连部件，广泛出现在消费电子内部板对线连接、小型工控传感模块接线、3D打印设备外设供电、航模舵机信号传输、智能家居控制板外接模组等场景中，承担着回路快速插拔、防呆防错接插、稳定导通信号与小功率电流的核心作用，相比直接焊线的连接方式，这类接插件能大幅提升设备组装、后期检修维护的效率，避免错接线路导致的模组烧毁问题。产品采用米白色绝缘塑壳作为主体基座，塑壳侧边设置内螺纹结构，可配合配套螺丝实现接插后的锁止固定，避免设备运行过程中受振动、拉扯外力影响出现接插件松脱、接触不良的问题，解决了普通无锁XH接插件在振动工况下容易脱开的痛点。塑壳内部设置三个独立的端子腔室，每个腔室对应一路导通回路，腔室内部做了导向滑槽设计，配套的压线端子插入时可顺着滑槽精准到位，不会出现端子歪斜、插偏导致的相邻回路短路问题；塑壳外侧做了不对称的防呆凸筋，正反方向无法插入对应插座，从结构上杜绝了接插反接的风险。接插件尾部引出红黑两根绝缘导线，红色对应电源正极回路、黑色对应电源负极回路，剩余一路可作为信号传输或者额外供电回路使用，导线外皮采用耐温阻燃的PVC材质，可适应常规电子设备内部-20℃到80℃的工作温度范围，线芯采用多股细铜丝绞合结构，既保证导通载流能力，又具备较好的耐弯折性能，适配设备内部走线时的弯折布局需求。设计过程中首先围绕2.54mm标准XH接插件的通用安装尺寸做基准，保证和市面同规格公座的完全互换性，塑壳的外部安装边界做了圆角过渡处理，避免组装时尖锐边角划伤导线外皮或者操作人员手指，内螺纹的位置设置在塑壳侧边的加强筋区域，避免锁螺丝时塑壳受力开裂，螺纹规格适配常用的M2小螺丝，无需特殊紧固件即可完成锁止固定。端子和导线的压接位置做了应力释放结构设计，导线受拉扯时外力会作用在塑壳的压线扣位置，不会直接传导到端子和导线的压接接点处，长期使用也不会出现线芯扯断、接触电阻变大的问题。塑壳的壁厚做了均匀化设计，注塑成型时不会出现缩痕、缺胶问题，绝缘性能满足低压电子设备的安规要求，相邻端子腔室之间的隔筋厚度足够，可承受500V以上的耐压不击穿，避免相邻回路之间出现漏电串扰问题。
