HGR20规格385mm行程直线导轨滑台组件

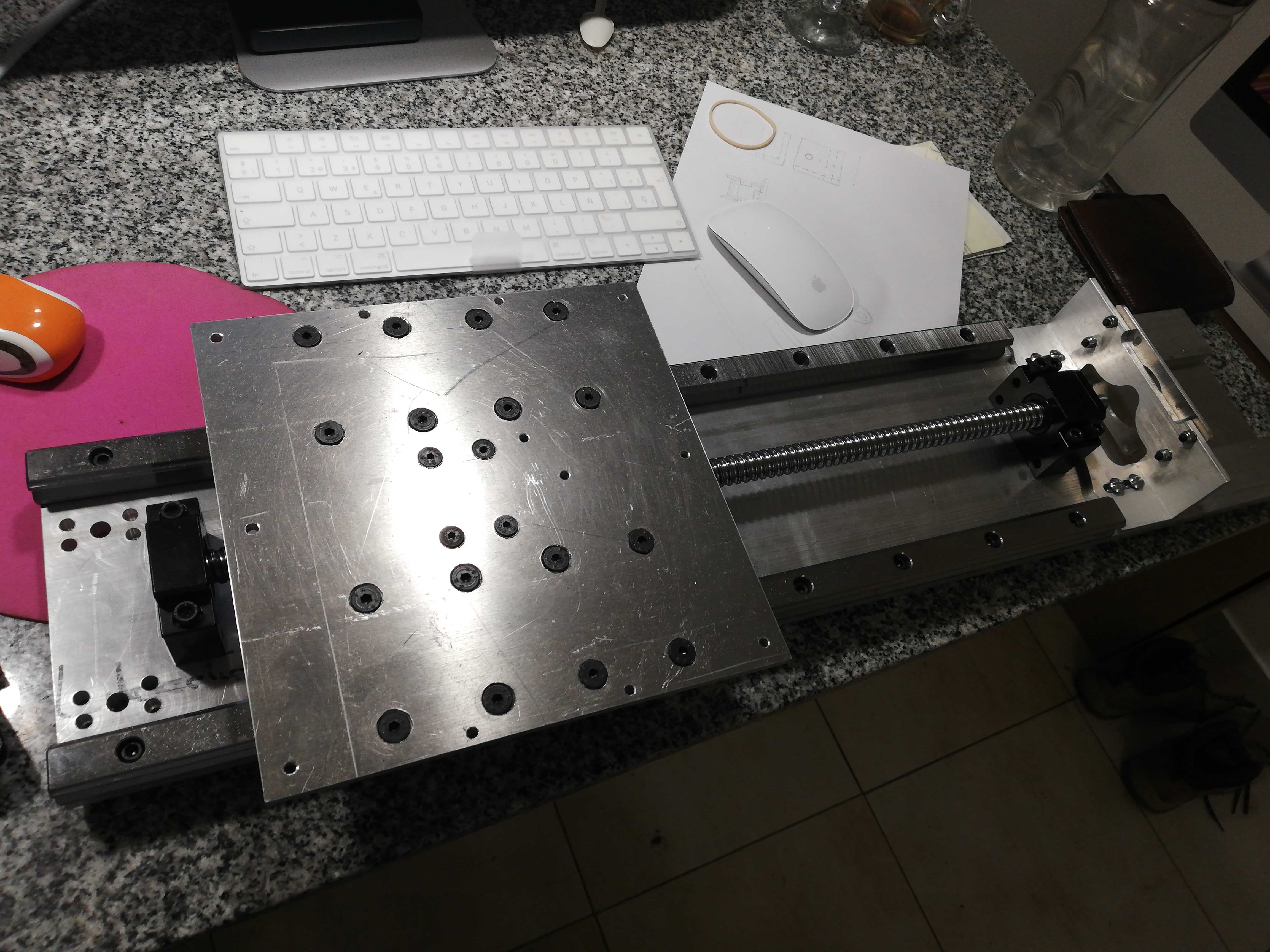

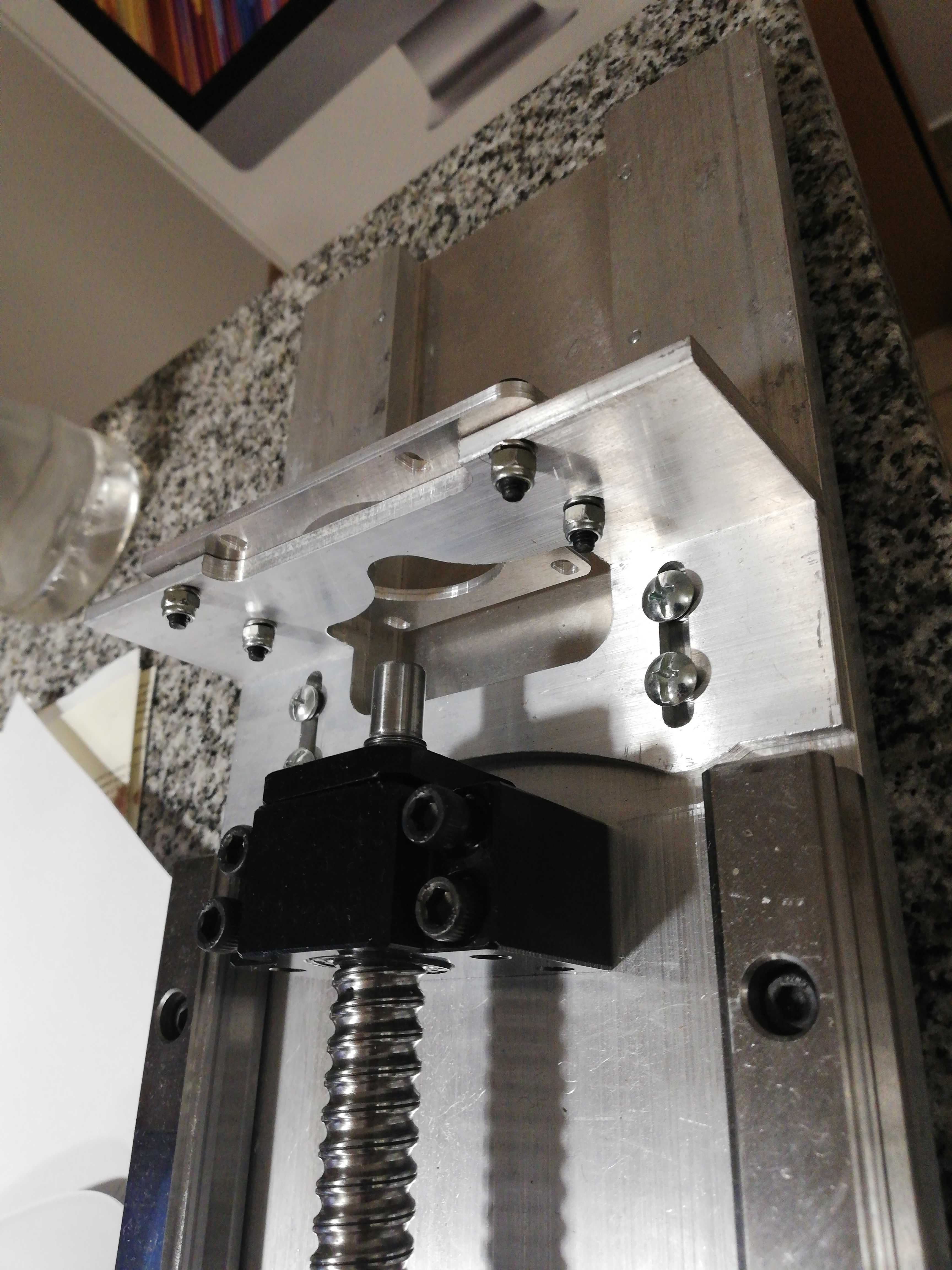

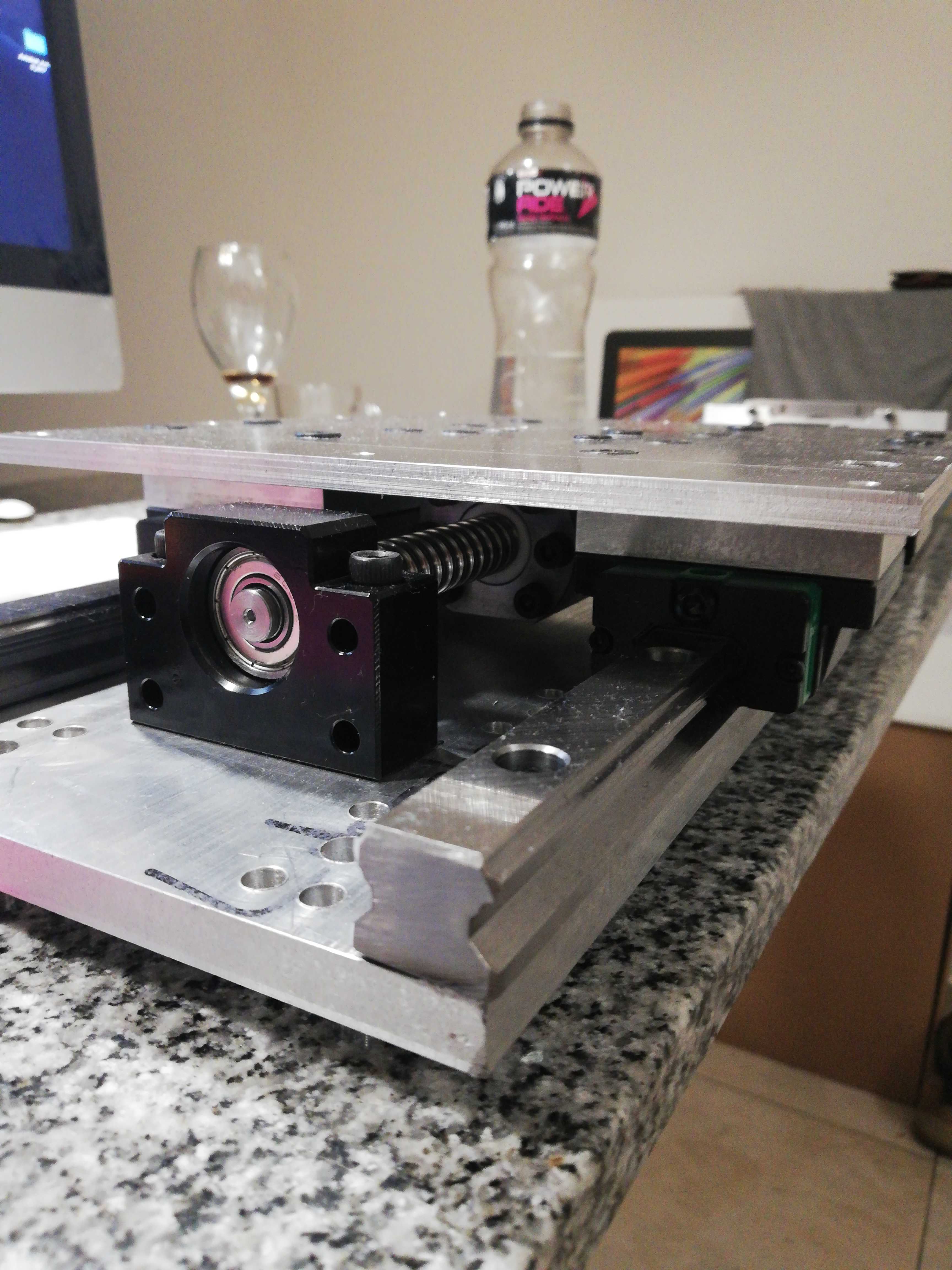

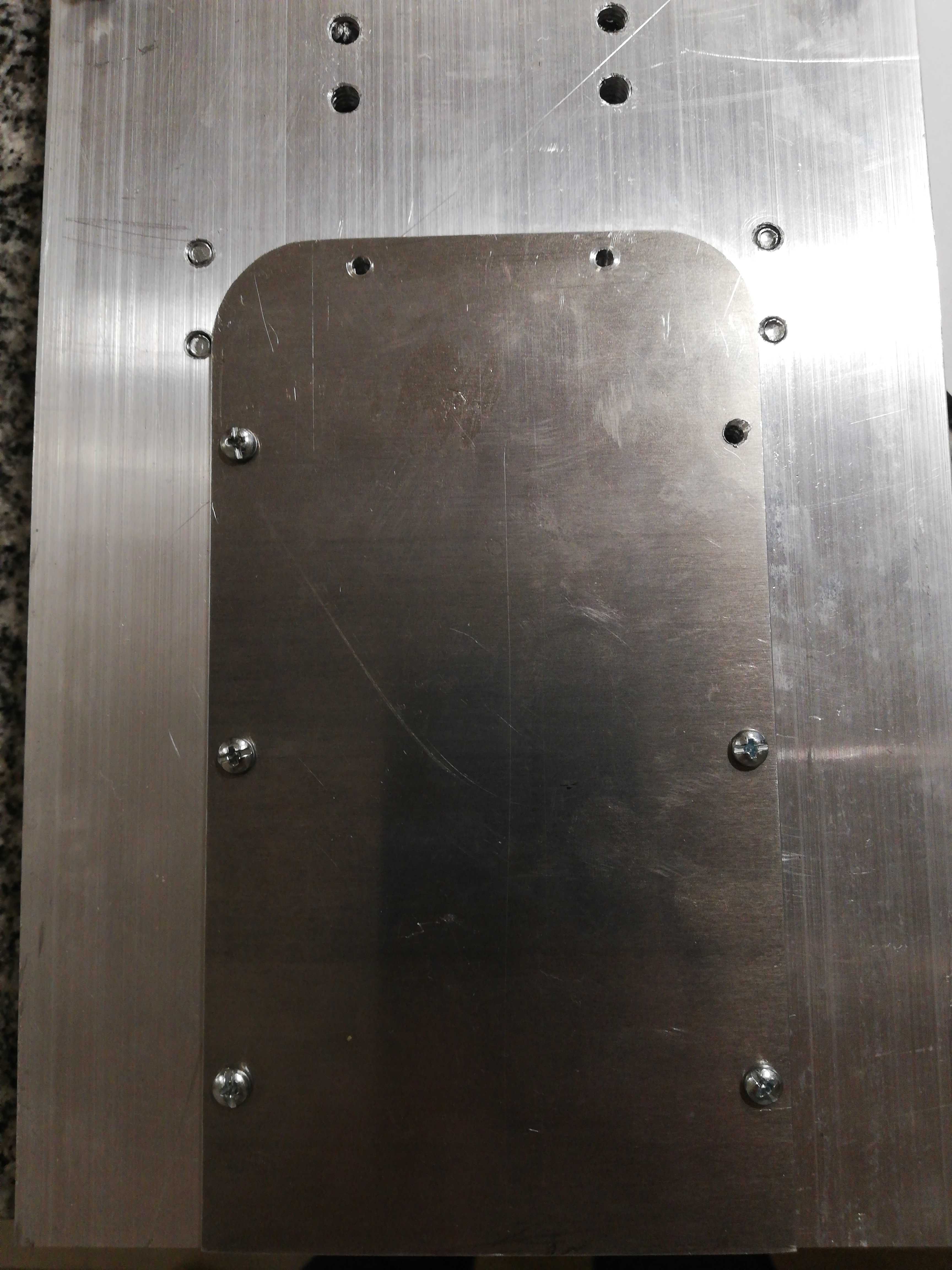

该款直线导轨滑台组件是数控传动系统里的核心执行部件，主要适配各类中小型数控加工、检测、移栽类设备的直线运动需求，常见应用场景包括桌面级数控雕刻机的进给轴、自动化点胶设备的位移平台、视觉检测设备的工件移送工位、小型非标自动化设备的直线传动单元，也可作为教学实训平台的机械传动演示组件，承担精准直线位移输出的核心功能。组件采用HGR20系列重载直线导轨作为导向基准，这类导轨的滚道采用哥特式结构设计，具备四方向等载荷承载能力，可同时承受径向、反径向与横向载荷，在安装空间受限的场景下依然能保持稳定的刚性表现，适配不同方向的受力工况。配套的滚珠丝杠传动副将旋转运动转化为直线运动，传动过程中摩擦阻力小，反向间隙可通过预紧结构调整，能保证往复运动的定位精度，避免低速爬行问题，满足精密位移的使用需求。滑台台面采用整块金属板材加工而成，台面上按照通用安装间距加工了多组螺纹安装孔，可直接适配不同规格的工装夹具、执行末端的安装需求，无需额外加工转接板，降低现场装配的调整成本。组件的有效行程为385mm，这个行程长度覆盖了多数桌面级设备的位移需求，导轨整体安装边界紧凑，底座的安装孔位按照标准间距排布，可直接固定在设备铝型材框架或者钢板机座上，安装时只需保证两根导轨的平行度与丝杠的同轴度，即可快速完成装配调试。设计过程中充分考虑了日常维护的便利性，导轨与丝杠的润滑注油位置预留了操作空间，日常保养时无需拆解滑台即可完成润滑脂加注，延长组件的使用寿命。滑台的侧面预留了行程限位开关的安装位，可根据实际使用需求加装光电或者机械限位装置，防止滑台超程运行造成设备碰撞损坏，两端的缓冲结构可吸收滑台运行到端点位置的冲击能量，降低运行噪音与结构震动。整个组件的结构布局紧凑，将导向、传动、承载功能集成在同一底座上，相比分体式安装的导轨丝杠组件，省去了现场校准同轴度、平行度的复杂工序，装配效率更高，也避免了现场安装误差带来的精度损失，能直接作为模块化单元集成到各类自动化设备中，缩短设备的研发装配周期。
