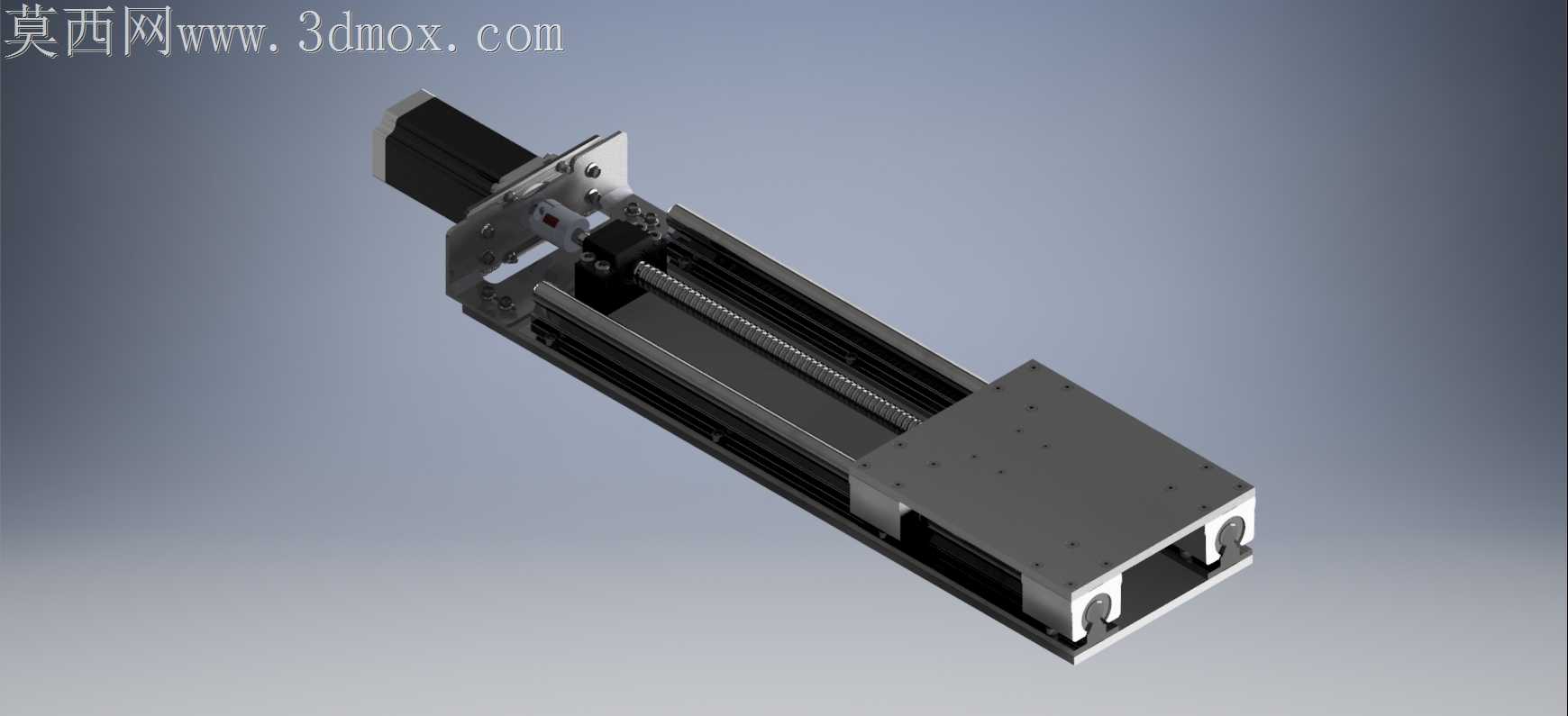

数控机床SBR导轨直线传动模组

之前在车间调试小型数控进给单元的时候，靠近电机端的轴段总因为高速启停出现微幅振颤，切出来的铝件端面有细密振纹，拆检的时候发现是导轨和丝杠的同轴度在电机安装位留的调整余量不够，锁紧后硬别着产生的内应力，这次做这套直线轴结构的时候特意把这个工况痛点放在最前面考量。选SBR16导轨不是随便凑的标准件，之前试过用更小规格的导轨，滑座走到行程中段的时候，装夹1.2kg的测头会有0.02mm的低头量，打表复测重复定位精度飘得厉害，换成16规格的导轨之后，滑块的预压调到轻预紧等级，空行程跑了两百次往返，垂直方向的跳动量稳在0.008mm以内，刚好满足小型数控铣的进给精度要求。丝杠选直径16的规格也是算过负载的，配Nema23高扭矩电机的时候，传动比算下来快移速度能到每分钟12米，不会因为丝杠直径太细出现高速转动时的甩动，之前踩过选12直径丝杠的坑，转速拉到每分钟600转的时候丝杠共振，整个滑台都跟着嗡嗡响，这次特意把丝杠的支撑端做了双角接触轴承的固定结构，靠近电机的位置额外加了几处锁紧钣件，不是随便堆料，是之前调试的时候发现电机座和导轨连接的位置只有两颗螺丝锁紧，频繁正反转的时候螺丝容易松，加的钣件一方面把电机座的连接刚度提上来，另一方面能给靠近端的轴段做径向约束，避免高速启停的时候轴段攒动带来的振动。做结构的时候特意避开了跨软件转档容易出的面破损问题，所有安装孔的位置都留了0.1mm的装配公差，之前转格式的时候经常出现螺纹孔同轴度偏移，打螺丝的时候硬拧把铝件撑裂的情况，这次每个连接位的孔位都做了公差校验，导轨安装面的平面度要求标在0.01mm以内，装配的时候不用反复刮研就能把导轨打表调平。滑座的安装面做了密集的螺纹孔阵列，不是为了好看，是考虑到不同用户装夹的工件、主轴夹座规格不一样，不用额外做转接板就能直接固定，省了二次加工的麻烦。靠近行程两端的位置留了缓冲块的安装位，之前做的结构忘了留限位缓冲，急停的时候滑座直接硬撞端盖，好几次把丝杠端的轴承撞松，这次把缓冲位集成在滑座本体上，装聚氨酯缓冲块的时候不用额外打孔。整个结构没有做多余的镂空减重，之前试过为了好看把底座铣了好多减重槽，结果装配的时候夹在台钳上稍微用力就变形，导轨装上去怎么调都有弯度，这次保留了底座的整体刚性，重量虽然多了不到一公斤，但是长期运行的稳定性好太多，连续跑8小时的负载测试，温升控制在合理范围，精度衰减量不到0.005mm，完全能满足小型数控设备的直线进给使用需求。
