卧式搅拌机用螺带式搅拌叶轮结构设计

该螺带式搅拌叶轮主要配套卧式搅拌混合设备使用，广泛应用于粉体、颗粒状物料以及高粘度膏状物料的混合搅拌工况，常见于化工原料混配、食品粉料加工、建材浆料拌合、饲料生产等行业的物料处理环节，能够在卧式筒体内实现物料的径向翻动与轴向推送，避免混合过程中出现物料分层、局部积料的问题，相比普通桨叶式搅拌结构，对高粘度、易抱团物料的混合适配性更强，可有效缩短物料混合周期，提升混合均匀度。

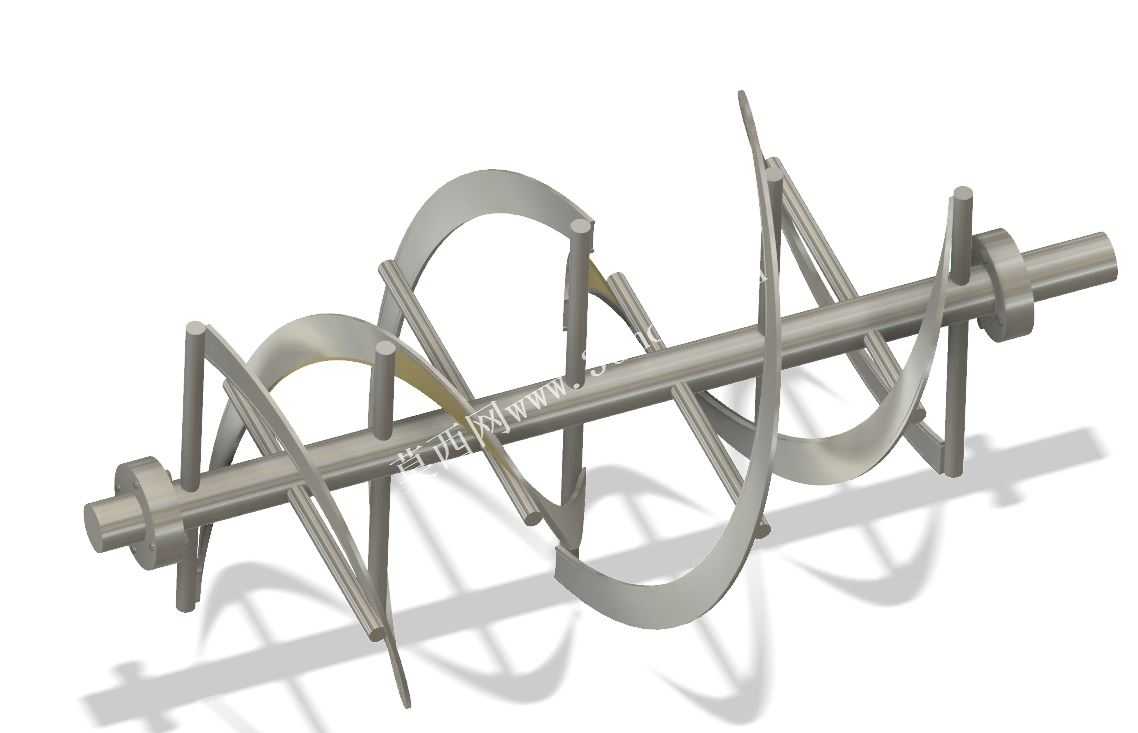

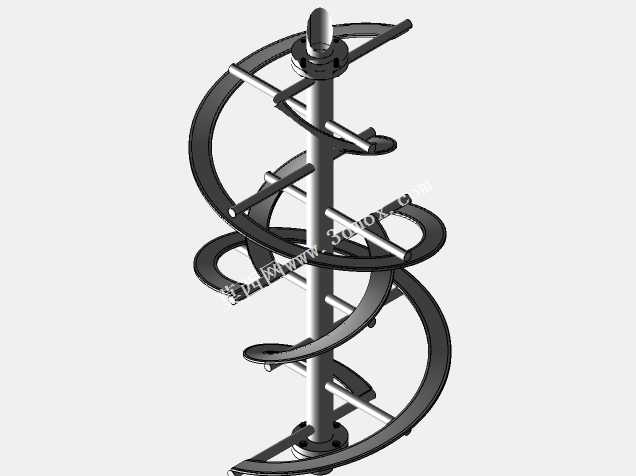

整体结构采用中心主轴搭配内外双层螺带叶片的设计思路，中心主轴作为核心承载部件，两端预留标准法兰安装位，可直接与设备的传动输出端、端部密封座配合安装，安装边界适配常规5立方容积卧式搅拌筒体的内部跨距，主轴直径经过载荷校核，可承受满负载工况下的扭矩传递，避免长轴运转出现挠曲变形。螺带叶片采用连续带状螺旋结构，内外螺带的螺旋旋向相反，运转过程中外层螺带将筒壁附近的物料向筒体中心推送，内层螺带将中心区域物料向筒壁方向输送，同时配合横向支撑杆件连接螺带与主轴，既保证了螺带叶片的结构刚性，避免长期运转出现叶片变形，又能通过杆件的扰流作用进一步打散抱团物料，提升混合效果。

叶片边缘与筒体内壁预留均匀的配合间隙，既避免运转过程中叶片刮蹭筒壁，又能减少筒壁处的物料滞留层，防止物料长期粘附在筒壁出现变质或结块问题。整体结构做了动平衡优化设计，各螺带分段的重量分布均匀，运转过程中振动量小，可降低设备整体的运行噪音，延长传动部件的使用寿命。该结构可根据不同物料的特性调整螺带的螺距、叶片宽度以及支撑杆的排布密度，针对易磨损物料工况可在叶片边缘增加耐磨衬层，针对腐蚀性物料可更换对应耐腐蚀材质，适配不同行业的多样化搅拌混合需求，安装时仅需将主轴两端与设备轴承座、传动机构对位连接即可，无需在筒体内额外加装辅助支撑，装配维护便捷。
