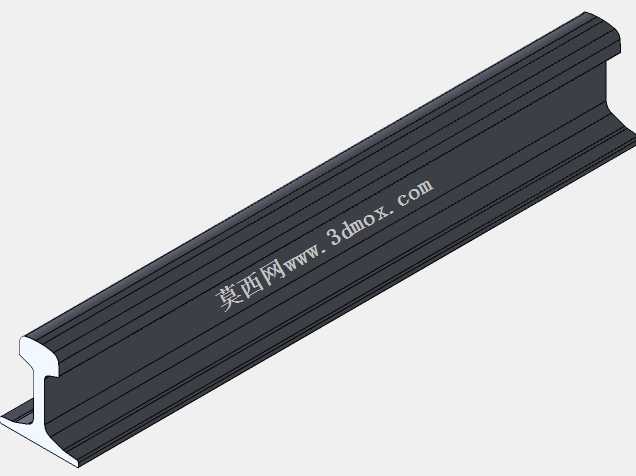

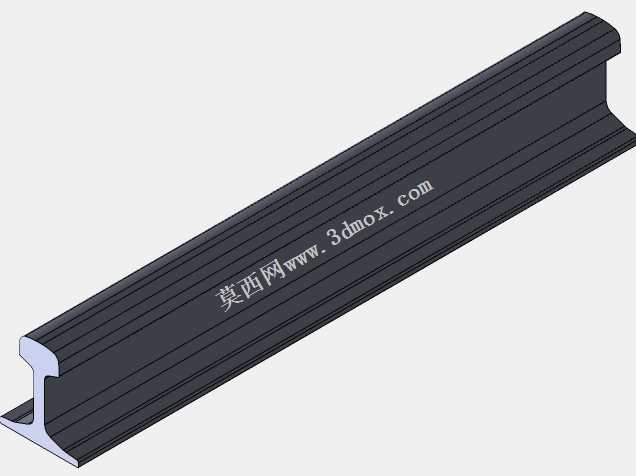

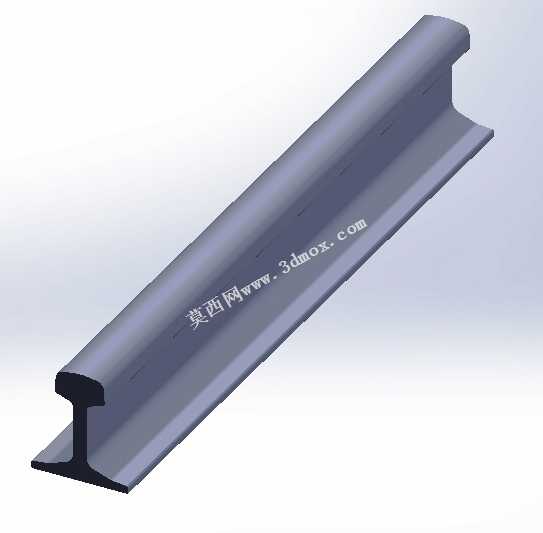

56E1型钢轨剖面结构三维设计

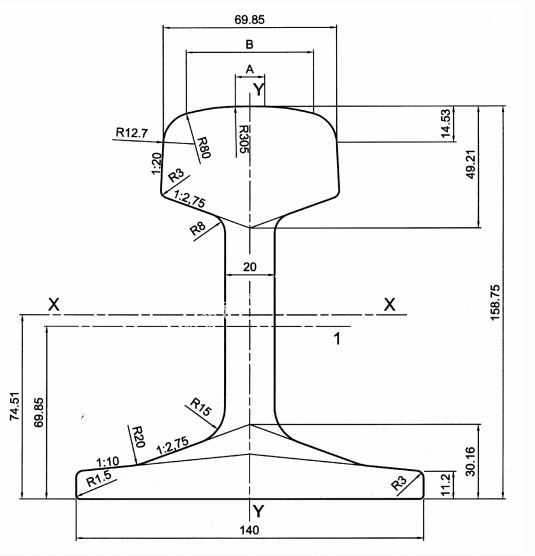

该模型还原的56E1型钢轨是铁路轨道系统的核心承载部件，主要应用于干线铁路、城市轨道交通等轮轨交通场景，承担引导列车车轮行进、分散传递列车荷载至下部轨枕与道床结构的核心作用，是保障列车平稳、安全运行的关键基础设施构件。在实际线路应用中，钢轨需要长期承受列车车轮的反复碾压、冲击荷载以及温度应力带来的形变影响，因此其剖面结构的设计合理性直接决定了轨道的使用寿命、行车平稳性与运维成本。从结构设计来看，该剖面严格匹配56E1型钢轨的截面力学特性，顶部的轨头部分设计为适配车轮轮缘踏面的圆弧轮廓，能够保证车轮与轨面的接触应力均匀分布，减少局部应力集中带来的轨面磨耗与压溃损伤；中部的轨腰采用等强度薄壁工字形结构，在保证足够竖向抗弯刚度的同时尽可能降低构件自重，优化截面材料分布，兼顾结构强度与材料利用率；底部的轨底设计为宽幅平底结构，能够增大与轨下垫板、轨枕的接触面积，将上部传递的竖向荷载均匀分散到下部支撑结构上，同时为钢轨的扣件固定提供充足的安装接触面，保证钢轨在轨枕上的固定可靠性。在安装边界层面，该模型的截面尺寸完全符合对应钢轨的标准规格，轨底宽度、轨头宽度、钢轨高度等关键安装尺寸严格匹配通用铁路扣件系统、轨枕承轨槽的适配要求，能够直接用于轨道系统的装配仿真、受力模拟分析场景，也可作为铁路线路设计、轨道结构教学演示的数字化载体，帮助设计人员直观理解钢轨截面的力学传递逻辑，验证轨道结构的装配匹配性。在功能特性上，该剖面结构的设计充分考虑了轮轨接触的动力学需求，轨头侧面的轮廓能够适配列车过弯时轮缘的导向接触，避免轮缘与钢轨的非正常硬接触，降低轮轨磨耗速率；轨腰的过渡圆角设计能够有效缓解截面突变带来的应力集中问题，减少钢轨在长期交变荷载下出现疲劳裂纹的风险；轨底的平直度设计能够保证扣件扣压力的均匀施加，避免钢轨在温度应力作用下出现应力集中导致的胀轨跑道风险。
