两款美标常用外螺纹气动空气接头

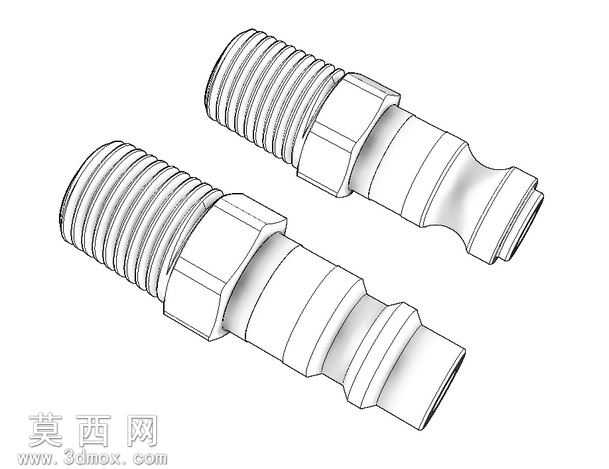

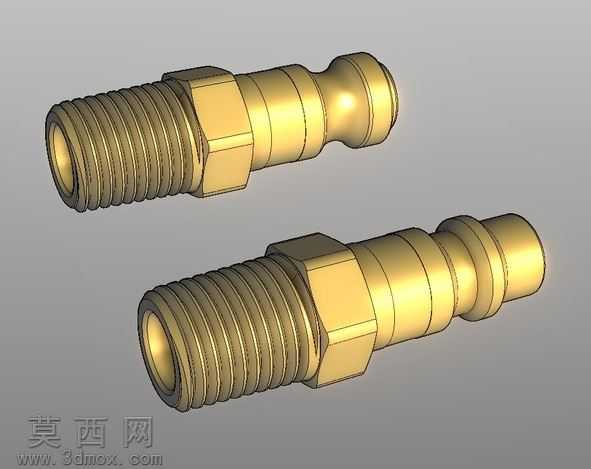

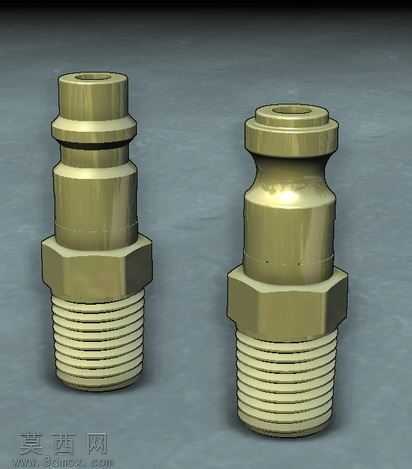

本次建模的两款空气接头为美国市场应用广泛的通用气动连接配件，建模过程围绕工业气动元件的实际生产标准展开，首先基于真实接头的测绘尺寸搭建基础参数体系，明确两款接头的外螺纹规格、六角扳拧部位尺寸、插芯段长度、端部密封结构的各项公差要求，保证模型尺寸符合美标气动配件的通用规范。建模时优先采用参数化草图绘制方式，先绘制接头的轴向半剖面轮廓，对螺纹牙型、六角棱边、插芯段的环形凸筋、端部过渡锥面逐一进行尺寸约束，通过回转特征生成接头的主体基础结构，再对六角扳拧部位进行拉伸切除形成标准的六方受力面，针对外螺纹部分采用螺旋线配合牙型草图扫描的方式生成真实螺纹结构，还原螺纹的牙距、牙高参数，避免简化螺纹带来的结构失真。材质设定上参考工业气动接头的常用材质，主体采用黄铜金属材质，调整材质参数还原黄铜的哑光金属质感，对六角部位的棱边做微小倒角处理，还原实际机加工零件的工艺细节，插芯段的环形密封凸筋做圆角过渡，匹配实际软管插接时的密封需求。两款接头的结构差异主要集中在插芯端部的造型，一款为直端平口结构适配常规内径气动软管，另一款为收腰锥口结构适配带卡扣的快速连接场景，建模时分别针对两款的端部结构做独立特征绘制，保证两款零件的结构特征清晰可辨。渲染阶段采用正交视图展示接头的线稿结构，清晰呈现各段结构的轮廓分界、螺纹的排布走向、六角部位的受力面形态，通过明暗层次区分不同直径段的结构转折，让观看者可以直观识别接头的装配部位、扳拧部位、插接部位的位置与形态。设计思路上完全遵循实用型工业配件的建模逻辑，不添加冗余装饰特征，所有结构特征均服务于实际装配使用需求：外螺纹段用于连接气源端的内螺纹接口，六角部位用于扳手夹持拧紧，插芯段用于插入气动软管实现气路连通，端部的过渡结构用于避免插接时割伤软管内壁，每一处结构都对应实际使用场景的功能需求，模型可直接用于气动系统装配演示、配件选型参考、加工生产的图纸参照，还原了真实空气配件的全部结构细节与尺寸比例。
