磁吸式两用扳手收纳挂架结构设计

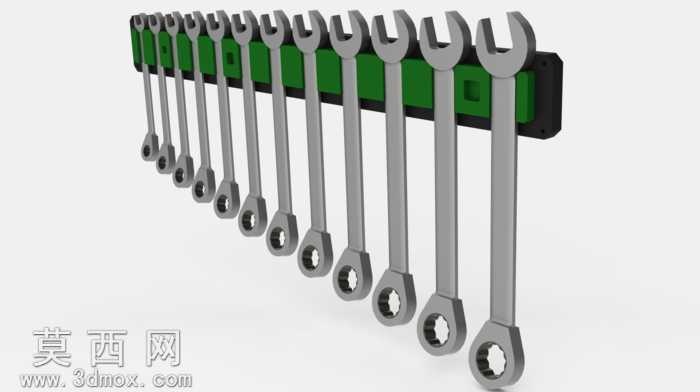

本作品为磁吸式两用扳手收纳挂架的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对挂架主体进行基准定位，拆分出黑色安装背板、绿色磁吸嵌条两大核心基体部件，再逐一绘制不同规格的两用扭力扳手单体，每把扳手均还原开口扳头、棘轮梅花扳头、长握柄的完整结构，严格匹配常规五金扳手的尺寸比例，确保12把不同规格扳手可整齐排布在挂架上。建模过程中对磁吸嵌条的安装槽位做了精准的公差预留，保证嵌条可嵌入背板凹槽内不发生松脱，同时对每把扳手的挂放卡位做了限位设计，避免扳手收纳时出现歪斜、滑落的问题。渲染阶段采用哑光硬质塑料材质赋予黑色背板，还原工程塑料的磨砂质感，绿色磁吸嵌条采用带轻微反光的软磁材质表现，金属扳手部分则赋予拉丝合金钢材质，调整金属粗糙度参数模拟真实五金工具的哑光金属光泽，场景内添加柔和的漫反射环境光，搭配侧方补光突出扳手的轮廓层次与挂架的结构细节，渲染输出的效果图清晰展现产品的实际使用状态。材质搭配上充分考虑实际使用场景的需求，背板选用耐磨耐冲击的工程塑料材质，可通过背部安装孔固定在墙面、工具柜侧壁等位置，磁吸嵌条采用强磁橡胶材质，既可以通过磁力牢牢吸附金属扳手，又不会刮伤扳手表面的镀层。设计思路围绕五金工具的规整收纳需求展开，针对传统扳手架插拔费力、卡位易磨损的问题，采用磁吸固定方案，拿取扳手时无需对准卡位直接抽取即可，放回时靠近挂架即可被磁力吸附定位，大幅提升工具取放效率；挂架上的扳手按照尺寸从小到大依次排布，使用者可以快速识别所需规格的扳手，适配维修车间、五金工坊、家用工具收纳等多种场景，整体结构无复杂活动部件，生产加工难度低，耐用性强，可有效解决零散扳手摆放杂乱、易丢失的问题。
