多关节工业喷涂作业机械臂结构设计

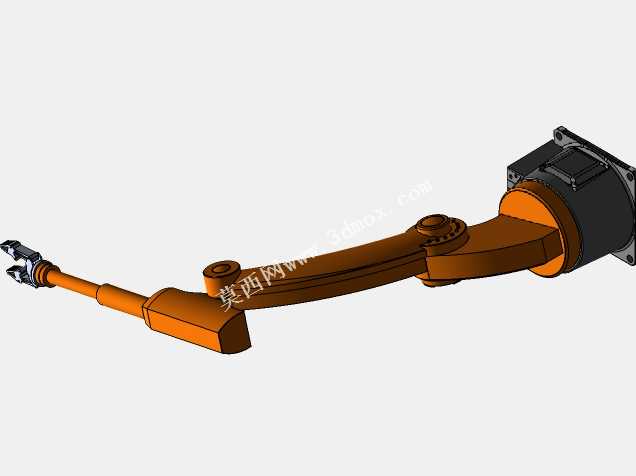

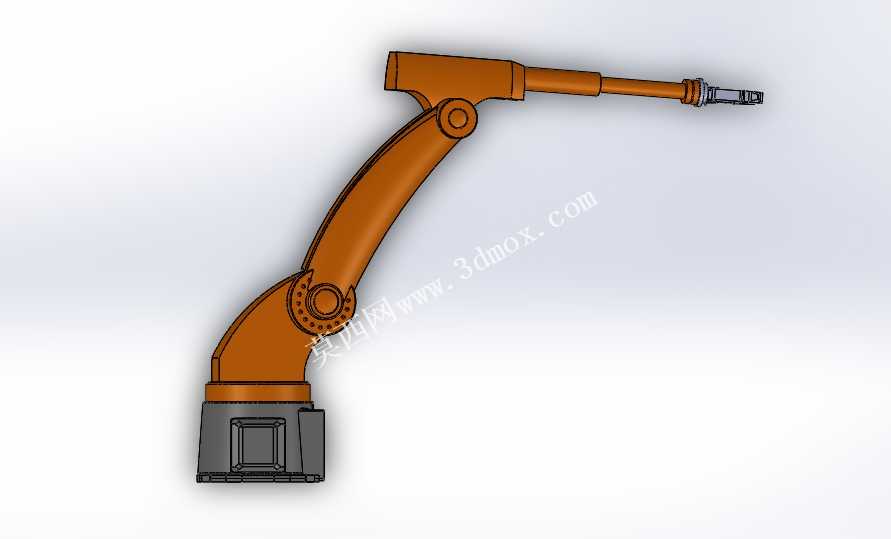

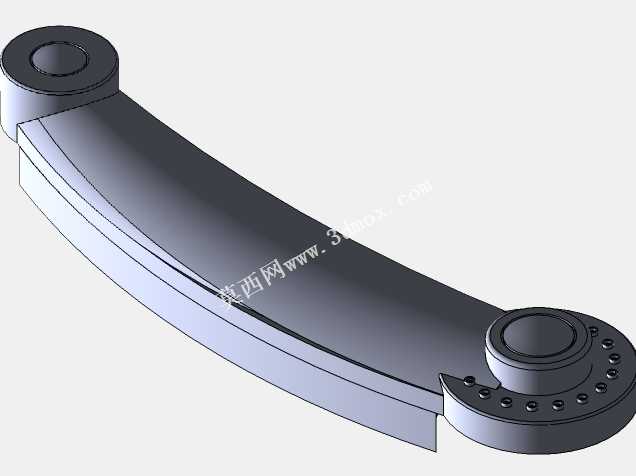

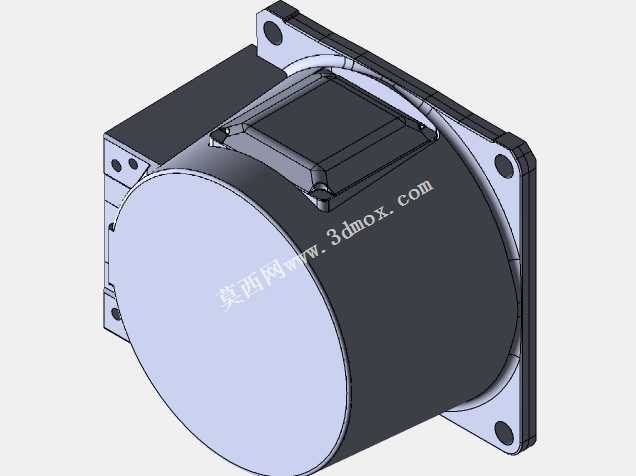

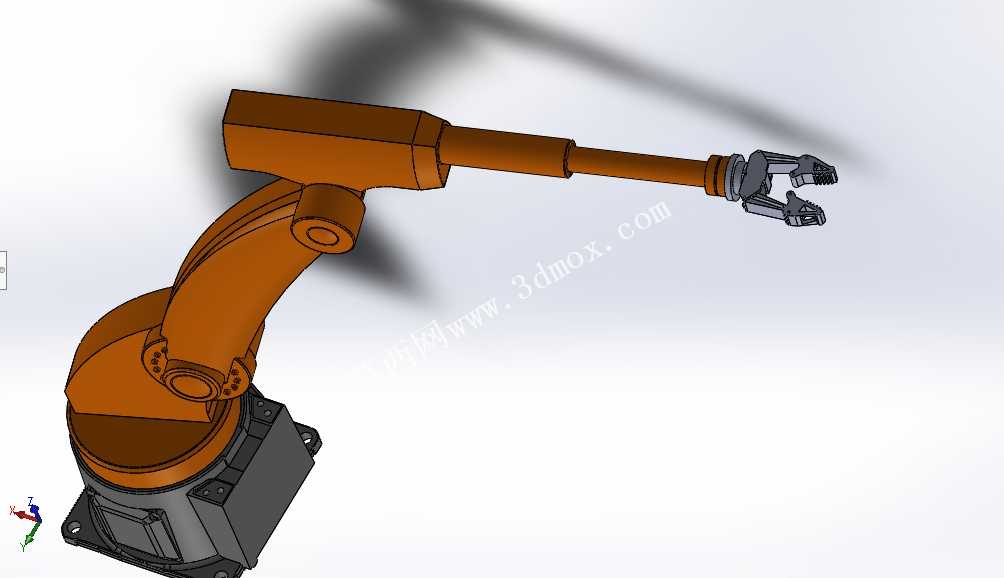

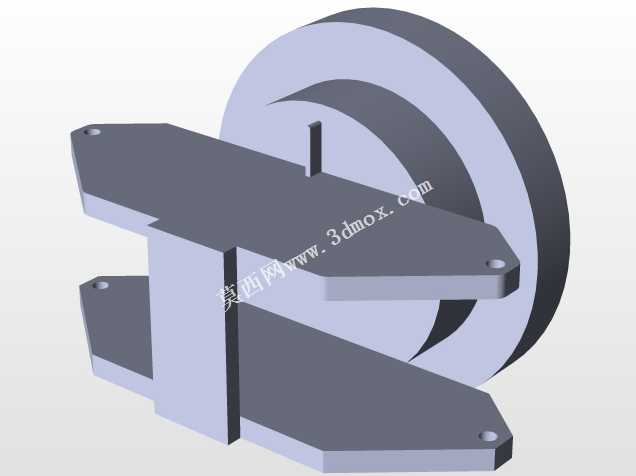

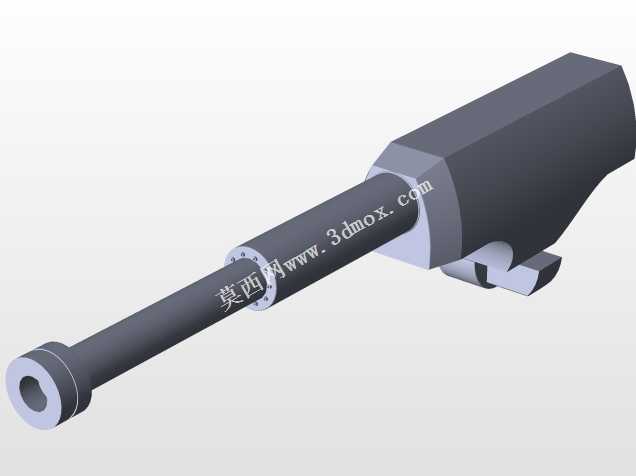

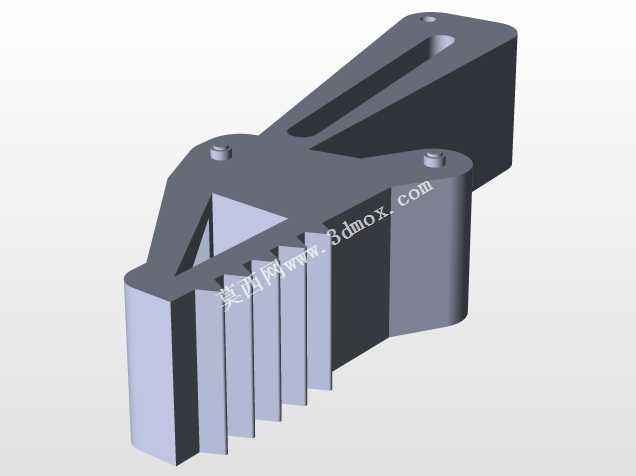

这款多关节机械臂主要面向工业涂装、小件搬运、精密点胶等轻负载自动化作业场景，在3C电子外壳喷涂、小型五金件表面处理、汽配零部件涂胶工位中能够替代人工完成重复性高、环境有害的连续作业，有效降低作业人员接触有害漆雾、胶体挥发物的职业风险，同时提升作业轨迹的一致性与良品率。从实际用途来看，该机械臂末端可适配喷枪、夹爪、点胶阀等多种执行工具，能够在水平延展2米左右的作业半径内覆盖常见的工位工作台范围，底座采用方形固定式安装结构，安装时需要预留至少0.8平方米的水平安装基面，通过地脚螺栓完成刚性固定，避免高速运动过程中出现基座晃动影响作业精度。在功能特性上，该机械臂采用六轴串联关节构型，从底座到末端依次设置腰转关节、大臂摆动关节、小臂摆动关节、腕部三个旋转关节，每个关节处都设计了独立的走线槽与密封防护结构，能够阻挡作业环境中的漆雾、粉尘进入关节内部损伤传动部件，臂身采用流线型包覆设计，减少作业过程中积尘积漆的附着面积，日常清洁维护更加便捷。设计思路上，这款机械臂优先平衡了作业覆盖范围与臂身刚性的关系，大臂与小臂采用变截面的弧形结构设计，相比等直臂身能够在同等自重下获得更高的结构刚度，减少末端负载下的臂身形变，关节处的铰接位置做了凸起的防护台设计，避免运动过程中臂身之间发生干涉，同时预留了传感器安装位，可后续加装视觉识别、力觉传感模块适配更复杂的柔性作业需求。安装边界方面，该机械臂竖直展开后的最大高度约2.2米，腰转关节可实现360度全周旋转，作业时需要在基座周围预留至少0.5米的安全避让空间，避免臂身运动过程中与周边工位护栏、物料架发生碰撞，末端执行端的安装法兰采用标准接口设计，可快速适配不同厂商的作业工具，无需额外制作转接结构，缩短产线调试的周期。在实际产线布局中，该机械臂可搭配变位机、输送线组成连续作业单元，针对不同的作业轨迹可通过示教器快速完成路径编程，适配多品种小批量的柔性生产需求，臂身内部的传动结构采用模块化设计，后期维护时可单独拆解单个关节进行检修更换，无需整体拆解臂身，降低设备运维的时间成本与配件成本。
