双足仿生伺服驱动编绳机器人结构设计

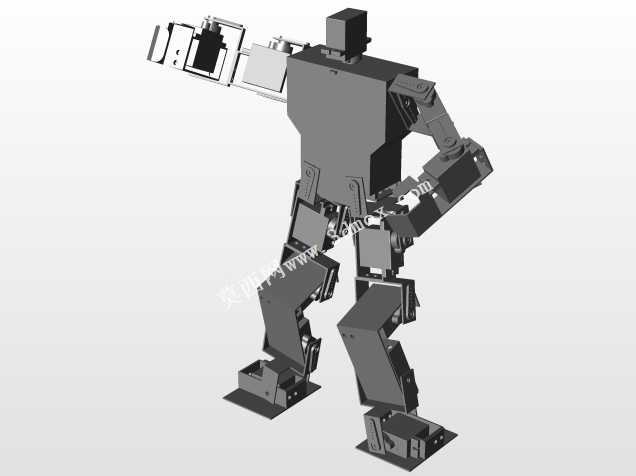

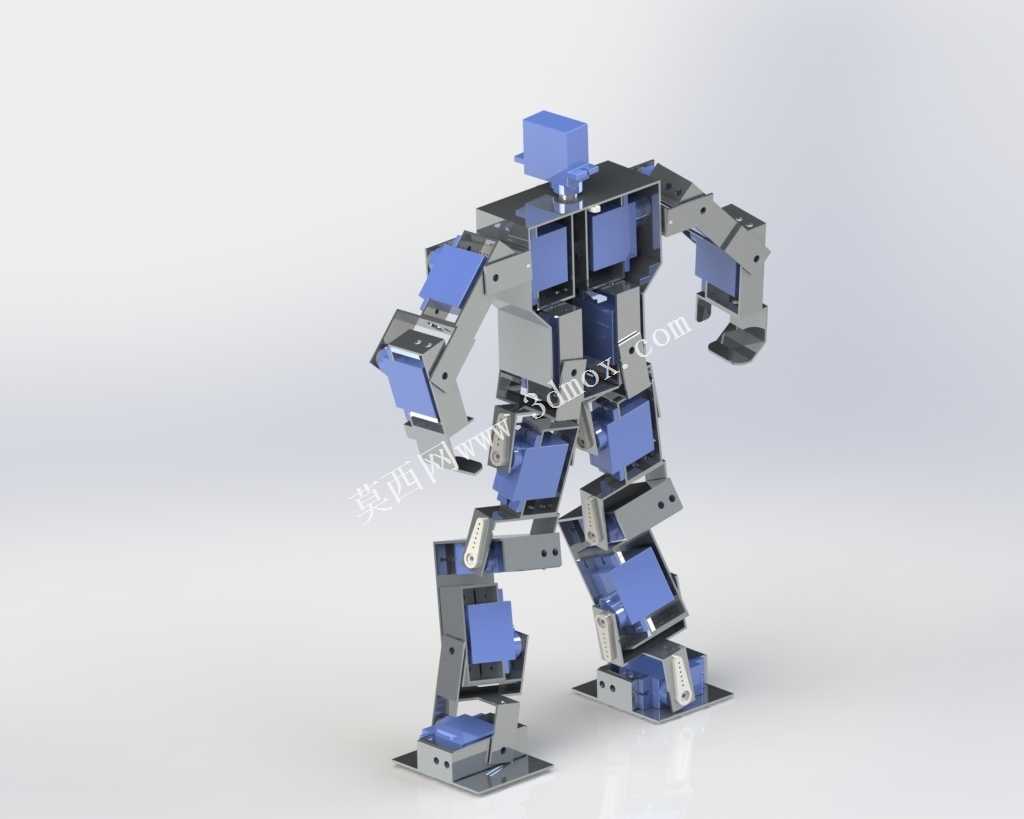

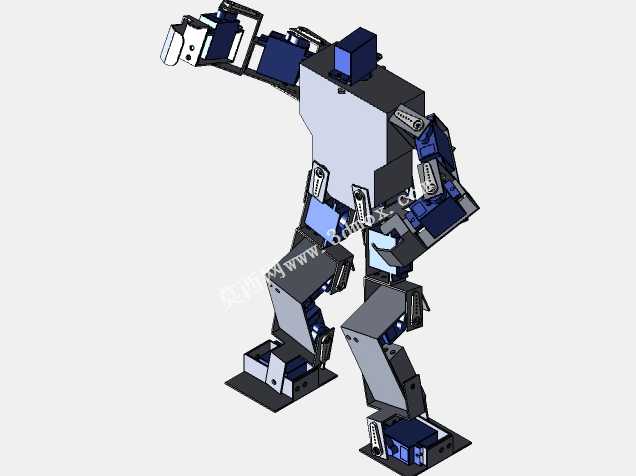

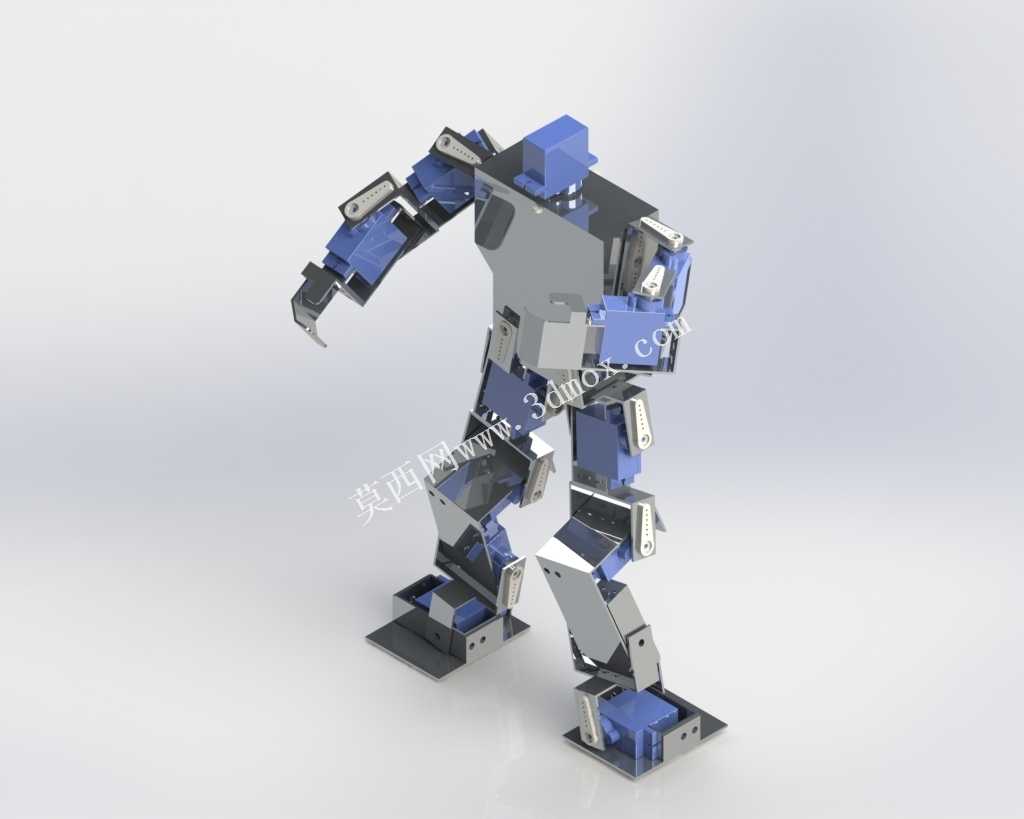

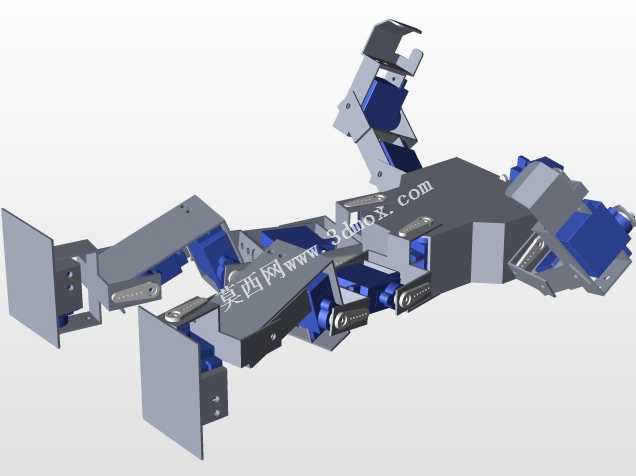

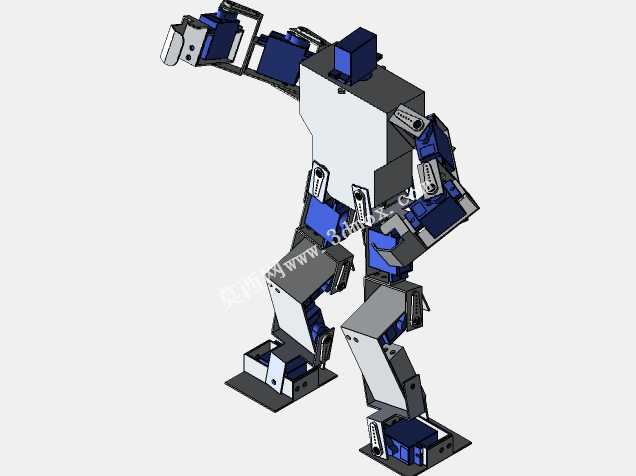

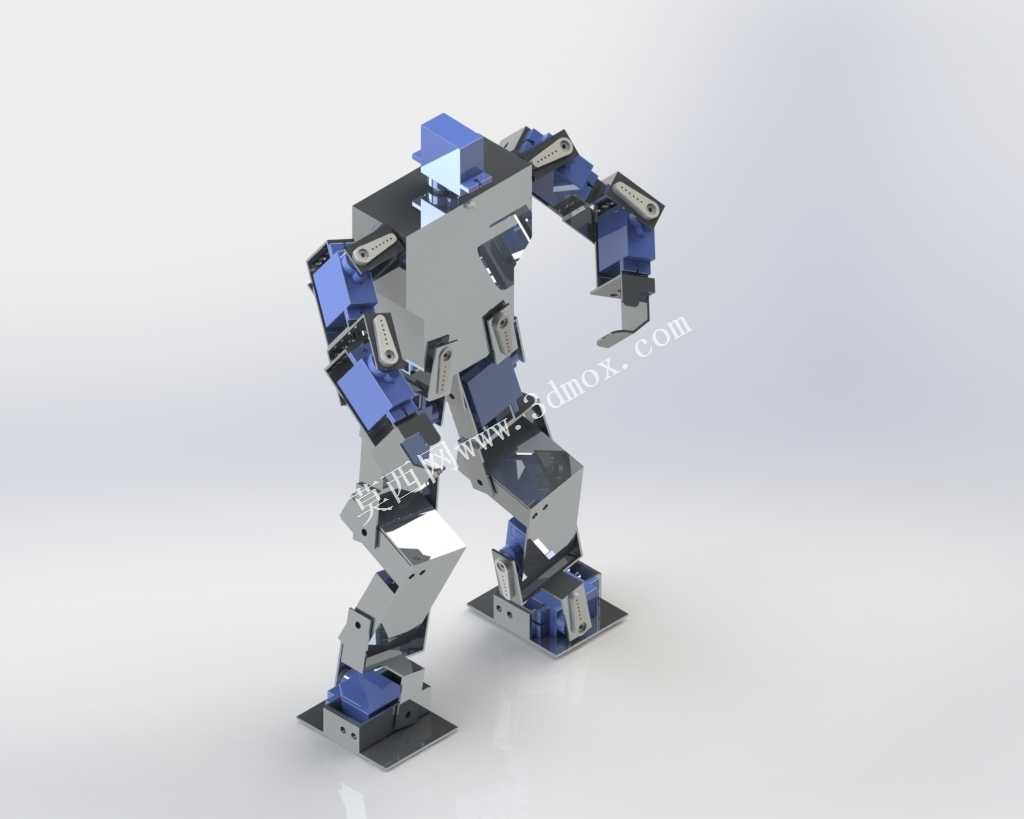

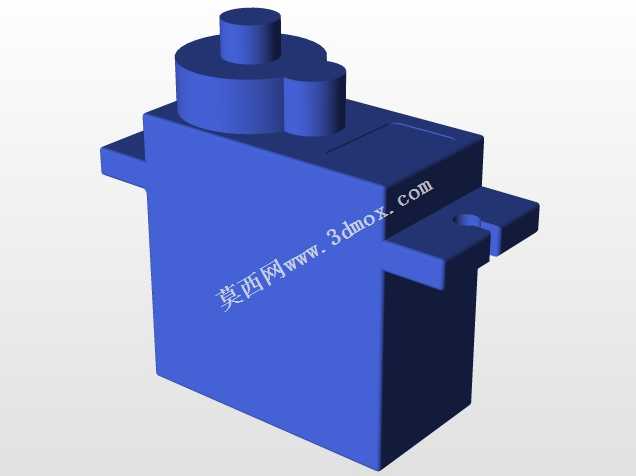

这款双足仿生行走机器人，主要面向科教演示、仿生运动算法验证、小型竞技表演类场景使用，可作为高校机器人工程、机械电子工程专业的教学实验载体，也可适配青少年科创赛事的人形机器人参赛平台，还能经过功能拓展后完成简单的物料拾取、定点巡走等轻量化作业任务。整机采用模块化关节设计思路，以多台微型伺服舵机作为核心动力输出单元，分别对应髋、膝、踝、肩、肘等多个运动自由度，每个关节处都设计了独立的钣金安装支架，支架预留了标准化的舵机安装孔位与走线槽位，既可以保证舵机输出轴的同轴度，减少运动过程中的传动间隙，也能让内部线束沿着结构件内侧排布，避免行走摆臂过程中线束被拉扯磨损。从结构布局来看，整机重心严格控制在双足支撑面的中心区域，足部采用加宽的方形支撑底座，底座底部预留了防滑缓冲垫的安装槽，静态站立时可以保证足够的支撑稳定性，动态行走过程中通过踝关节的两个自由度实时调整重心偏移量，配合髋部关节的前后摆幅、膝关节的屈伸角度匹配，能够完成向前行走、左右转体、手臂摆动等类人动作，不会出现重心失稳倾倒的问题。在安装边界设计上，所有关节支架都采用折弯成型的金属板材加工，相邻运动部件之间预留了足够的摆动间隙，不会出现结构干涉卡滞的问题，上肢末端的夹持结构预留了功能拓展接口，可以根据使用需求更换不同的执行末端，比如加装小型夹爪、传感器支架或者演示道具。整体外形采用类人比例设计，躯干部分预留了控制主板、电池模块的安装仓，仓体设计了快拆式盖板，方便后期对电控元件进行调试更换，所有外露的紧固件都采用沉头安装方式，既保证了外观的整洁度，也避免运动过程中紧固件刮碰外部物体。在结构强度设计上，承重部位的支架都做了折弯加强筋处理，在保证整体轻量化的前提下，能够承受行走过程中的动态冲击载荷，长时间往复运动也不会出现结构变形的问题，关节处的舵机摇臂与支架之间采用防松螺丝紧固，避免频繁摆动导致的连接松动，保证运动精度的长期稳定性。
