5吨带防转导轨C型单臂液压机机架

这款C型结构的液压机机架，是5吨级单臂液压设备的核心承载基体，广泛应用于小型五金零件冲压、电子元器件压装、小型工件校直、轴承压入、五金件铆接等生产场景，常见于五金加工车间、电子装配产线、小型机修站点、零部件配套加工厂等作业场所，适配小吨位、小行程的精密压装冲压作业需求，相比四柱式压机，C型开口结构具备三面开放的操作空间，操作人员可从多个方向上下料，适配小型流水线旁的定点压装工位，也可作为独立工位完成单件小批量的压加工作业。

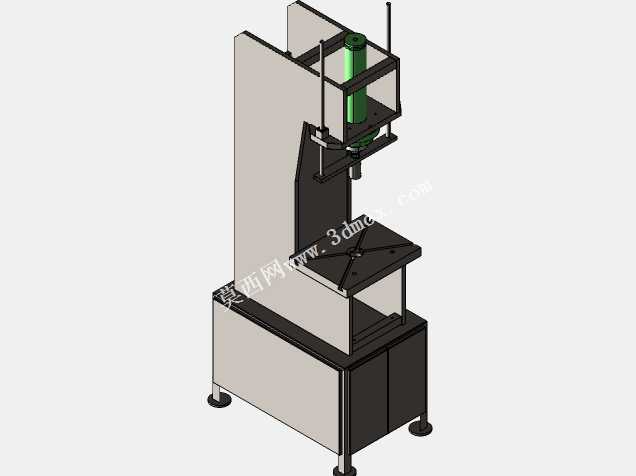

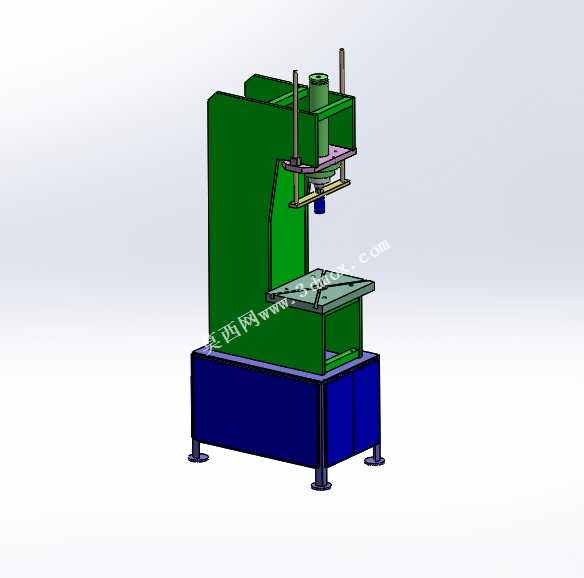

机架整体采用C型悬臂式布局，底部为一体式箱型基座，基座内部预留液压站安装空间，可直接容纳液压泵站、控制阀组等配套部件，无需额外搭建泵站安装台，基座底部配置可调式支撑脚，可根据地面平整度调节高度，保证设备整体水平，避免长期承压出现机架偏载变形。上部竖直承载臂采用厚钢板焊接箱型结构，相比单薄壁结构具备更高的抗弯扭强度，可承受5吨公称压力下的反向弯矩，避免压头作业时出现机架张口变形影响压装精度。压头导向部位配置专用防转导轨，区别于普通单柱压机的单导向结构，防转导轨可限制压头的周向转动，保证压头下行过程中始终保持竖直姿态，避免压头偏摆导致的工件压装错位、模具损伤问题，适配带定位要求的精密压装工序。

设计过程中重点优化了C型臂的受力分布，在悬臂与基座连接位置设置加强筋结构，通过有限元校核验证应力分布，将最大应力控制在材料许用应力范围内，避免长期载荷下出现焊缝开裂、结构变形问题；工作台面采用带T型槽的平板结构，可通过T型螺栓快速固定不同规格的工装夹具、冲压模具，适配不同尺寸工件的装夹需求，工作台与压头的同轴度经过设计校核，保证压头作业中心与工作台承载中心重合，减少偏载力矩。安装边界方面，机架整体占地面积紧凑，无需大型设备基础，普通硬化车间地面即可放置安装，设备高度适配常规车间厂房层高，上部预留的油缸安装位可直接适配标准5吨液压油缸，导轨安装面预留精加工基准，可保证装配后压头的运动直线度满足精密压装要求，整体结构兼顾了结构刚性、操作便利性与安装适配性，可直接作为小吨位液压机的承载基体投入生产装配。
